3.8. Порядок сдачи и ввод отремонтированного участка в эксплуатацию

Сдача отремонтированного участка МТ заказчику выполняется после полной готовности участка (засыпки, обвалования, установки арматуры и приборов, восстановления средств ЭХЗ, пикетных и километровых указателей, проведения контроля состояния изоляции методом катодной поляризации, проведения испытания на прочность и проверки на герметичность).

Приемка отремонтированного участка МТ осуществляется приемочной комиссией, назначенной приказом руководителя предприятия-заказчика.

При приемке в эксплуатацию отремонтированного участка МТ комиссия должна руководствоваться проектом, нормами, правилами, техническими условиями и другими нормативными документами, действующими в период проектирования и проведения капитального ремонта.

Запрещается приемка в эксплуатацию отремонтированного участка с недоделками, препятствующими безопасной эксплуатации, с отступлениями от проекта, без проверки качества выполненных работ и проведения испытаний.

В процессе сдачи отремонтированного участка генеральный подрядчик (РСУ) должен представить комиссии комплект приемо–сдаточной документации:

– перечень организаций, участвовавших в ремонте МТ, с указанием вида выполненных ими работ и фамилий лиц, ответственных за выполнение этих работ;

– сертификаты, технические паспорта и другие документы, удостоверяющие качество материала труб, конструкций, деталей, применяемых при ремонте;

– исполнительную проектную документацию – комплект рабочих чертежей на ремонт предъявляемого к приемке участка МТ с записями о соответствии выполненных в натуре работ по этим чертежам или внесенным в них изменениям и оформленными в установленном порядке [7];

– комплект исполнительной производственной документации – акты об освидетельствовании скрытых работ и о промежуточной приемке отдельных ответственных конструкций (узлов линейной арматуры, камеры приема и пуска очистных устройств), журналы производства работ, материалы обследования и проверок в процессе ремонтных работ органами государственного и другого надзора, акты об индивидуальных испытаниях ремонтных участков и т.д.

После окончания работы приемочной комиссии приемосдаточная документация передается заказчику и хранится наравне с документацией по строительству МТ.

4 . Выбор комплекта технологического оборудования для проведения капитального ремонта магистрального трубопровода

Расчет основных параметров траншеи выполняется следующим образом. По условиям задания диаметр трубопровода d = 1220 мм, глубина заглубления трубопровода h = 0,8 м, длина участка траншеи L = 10 км.

1. Ширина траншеи по дну (рис. 4.1):

Согласно [12, п. 5.3] ширина траншей по дну принимается 1,5d_тр мм для трубопроводов диаметром 700 мм и более, то есть должна быть равна:

, (4.1)

– диаметр трубопровода, по заданию принимаем =1220мм.

2. Глубина траншеи:

(4.2)

где

h – глубина заглубления трубопровода, по заданию принимаем h=0,8 м,

C – толщина мягкой подушки из песка, равная 0,2 м [12, п. 5.7],

.

3. Длина основания трапеции:

, (4.3)

где b – ширина траншеи по дну равная 1,83 м;

– глубина траншеи равная 2,22 м;

β – угол откоса, равный 45^o, ctg45^o = 1 [7, табл. 5.1].

4. Площадь сечения траншеи:

(4.4)

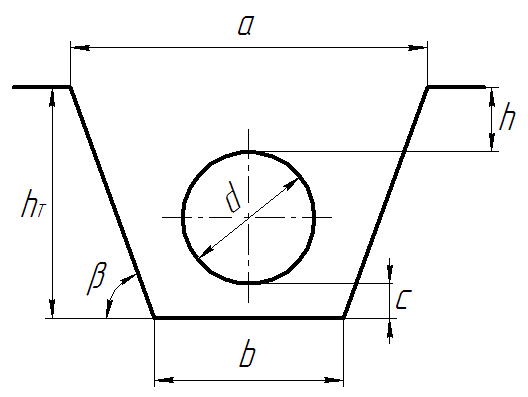

_{Рис. 4.1 Поперечный профиль траншеи трубопровода}

5. Объем грунта в целике:

, (4.5)

где S_сечен – площадь сечения траншеи, равная 9 м²;

L – длина участка траншеи, принимаем по зданию L = 10 км = 10000 м.

м³

Фактический объем грунта:

(4.6)

где K_p – коэффициент разрыхления, по заданию принимаем 1,26;

V_земли – объем грунта в целике, равный 90000 м³.

Объем работ на объекте:

Время на сооружение трубопровода протяженностью 10 км по заданию 30 дней.

Время на подготовительные работы (составляет 50 % основного времени на сооружение траншеи):

(4.7)

где Т – основное время на сооружение траншеи.

Принимаем 15 дней.

Согласно условиям задания для разработки траншеи при капитальном ремонте магистрального трубопровода диаметром 1220 мм протяжённостью 10 км, по 3-ой категории грунта потребуются: машины для подготовительных работ и машины для разработки траншеи.

Для производства подготовительных работ потребуются следующие машины: бульдозеры и т.д.

Для сооружения траншеи, исходя из категории грунта и объёмов работ, выбираем одноковшовый экскаватор с обратной лопатой.
