4.5 Опис лабораторної установки

Інклінометр типу ИТ-200 (рис. 4.1) складається із свердловинного приладу 1, панелі управління 2 , блоку живлення 3 та стола 4 для встановлення свердловинного приладу (дальше стола).

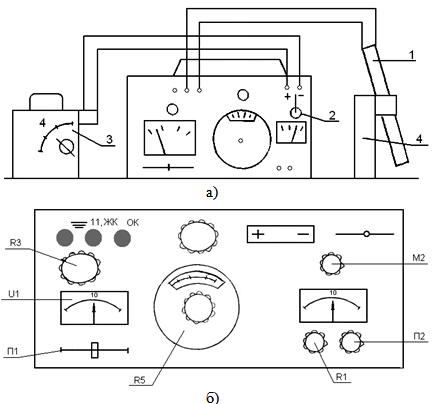

Рисунок 4.1 – Схема лабораторної установки

(а- інклінометр типу ИТ-200, б- панель управління)

Основна частина інклінометра - обертова рамка, кінематична схема якої приведена на рис.4.2. Центр тяжіння рамки зміщений, в результаті чого при будь-якому положенні свердловинного приладу в просторі, площина рамки встановлюється перпендикулярно до площини викривлення свердловини. В рамці розташований покажчик азимута і кута.

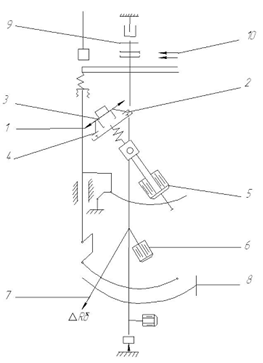

Рисунок 4.2 – Схема конструкції вимірювальної частини інклінометра на опорах

Покажчик азимута складається з магнітної стрілки 1 і градуйованого електричного опору (кругового реохорда) 2. Круговий реохорд змонтований на ізоляційній панелі, розташованій під магнітною стрілкою. Магнітна стрілка виконана з двох намагнічених стержнів, які розміщені в дюралюмінієвому ковпачку з агатовим підшипником.

Таблиця 4.1 - Технічна характеристика електричного інклінометра типу ИТ-200.

1	Границі вимірювання кутів нахилу від вертикалі	-0° - 50°
2	Похибка вимірювання кутів відхилення	не більше ± 0°- 30°
3	Кути відхилення від вертикалі, при яких похибка зміни азимута знаходиться в межах допуску	-3°+50°
4	Характер вимірювань	точковий
5	Час заспокоєння елементів	не більше 12с
6	Максимально допустима напруга	270В

Підшипник насаджений на гострій вісі 3. Стрілка оснащена ізольованими від неї пружинними контактами 4.

Корпус, в якому змонтований покажчик азимута, прикріплений на двох піввісях і під дією вантажу 5 займає положення, при якому вісь магнітної стрілки завжди орієнтована вертикально.

Датчик кута викривлення складається з виска 6, стрілки 7 і градуйованого електричного опору (кутового реохорда) 8. Площина коливання виска 6 перпендикулярна до площини рамки і співпадає з площиною викривлення свердловини.

В інклінометрі встановлений електромагніт, який по команді з поверхні фіксує або звільняє магнітну стрілку і висок. За допомогою колектора з трьома контактними кільцями 9 і двома парами щіток 10 до вимірювального кола за допомогою перемикача П (рис.4.3) підключаються реохорд кута нахилу, або датчик азимута.

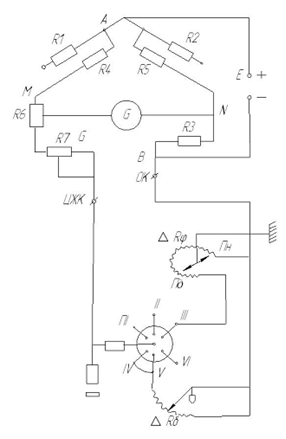

Рисунок 4.3 – Принципова електрична схема інклінометра

При зміні азимута магнітна стрілка пружинними контактами 4 закорочує частину реохорда. Опір незамкненої частини пропорційний азимуту . При вимірюванні кута стрілка покажчика кута відхилення, яка жорстко прикріплена до виска, переміститься на дугу і закоротить реохорд. Опір незакороченої ділянки реохорда , пропорційний куту .

Кути відхилення вимірюють при фіксованому положенні всіх чутливих елементів. Для вимірювань і використовують мостову схему. Принципова електрична схема інклінометра зображена на рис.4.3

Три плечі моста мають постійний опір і встановлені на поверхні панелі управління. Опори і включаються при вимірюванні кутів; опори і включаються при вимірюванні азимута; загальний опір моста. Четверте плече складається із опору жили кабелю, змінного опору , призначеного для компенсації зміни опору жили кабелю, і опору реохорда кута нахилу або магнітної бусолі .

В одну діагональ моста АВ підключено джерело струму Е, в другу діагональ моста МN - гальвонометр G. Змінний опір служить для компенсації моста при вимірюванні або .

Для виконання вимірювань на одній точці свердловини необхідно зробити шість перемикань.

Таблиця 4.2 - Повний цикл перемикань

№ позиції	Операція	Покази приладу «азимут» - кут (рис.2)	Положення бусолі та виска	Положення щіток
1.	Заспокоєння чутливих елементів	«0»	Вільне	Нейтральне
2.	Контрольне вимірювання кута	Права частина шкали – «кут»	Вільне	Накладені щітки, підключають реохорд кутів.
3.	Вимірювання кута відхилення від вертикалі	Права частина шкали – «кут»	Фіксоване	Накладені щітки, підключають реохорд кутів.
