Тема: расчет сжатого стЕрЖня на устойчивость

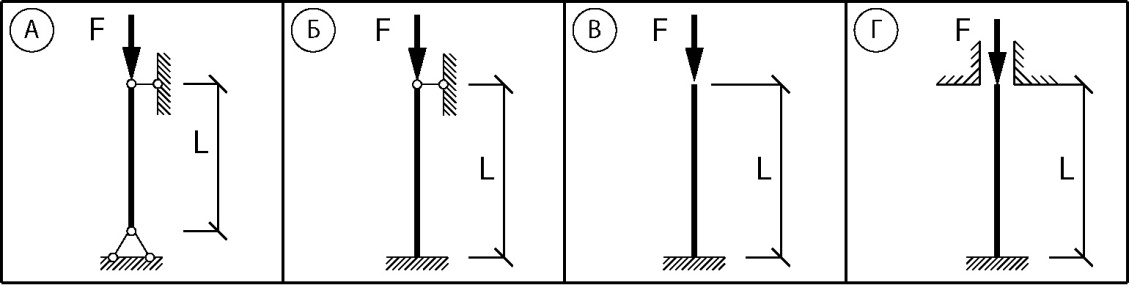

Рис. 15. Расчетные схемы к задаче 14
Рис. 16. Типы сечений стержней к задаче 14
Тема: расчет статически определимой многопролетной балки Задача 15
ДАНО: Многопролетная балка, изображенная на рис. 17.
Схема расположения постоянной распределенной нагрузки приведена на рис. 18, исходные данные в табл. 12.
ТРЕБУЕТСЯ:
Вычертить заданную балку и выполнить ее кинематический анализ.
Построить поэтажную (рабочую) схему балки и загрузить постоянной нагрузкой.
Построить эпюры M и Q от постоянной нагрузки qп, M, F.
Построить эпюру М от временной равномерно распределенной нагрузки интенсивностью qв, расположенной на участке балки, показанном пунктирной линией на рис. 17.
Построить объемлющую эпюру M на участке, где действует временная нагрузка, используя значения изгибающих моментов не менее чем в трех сечениях на каждом грузовом участке.
Таблица 12
Номер строки |
Схема балки (рис. 17) |
Схема нагрузки (рис. 18) |
Постоянная нагрузка |
Временная нагрузка qв, кН/м |
a, м |
b, м |
c, м |
||
qп, кН/м |
F, кН |
М, кНм |
|||||||
1 |
1 |
1 |
10 |
20 |
10 |
15 |
2 |
3 |
1,5 |
2 |
2 |
2 |
15 |
15 |
20 |
20 |
3 |
4 |
2,5 |
3 |
3 |
3 |
20 |
15 |
30 |
25 |
2,5 |
4,5 |
3 |
4 |
4 |
4 |
15 |
10 |
40 |
40 |
4 |
3,5 |
3,5 |
5 |
5 |
5 |
10 |
12 |
20 |
30 |
3 |
2,5 |
3 |
6 |
6 |
6 |
10 |
25 |
10 |
35 |
2 |
3 |
2,5 |
7 |
7 |
7 |
6 |
15 |
40 |
30 |
3,5 |
2 |
4 |
8 |
8 |
8 |
12 |
20 |
20 |
40 |
3,2 |
2,5 |
3 |
9 |
9 |
9 |
10 |
25 |
30 |
20 |
2,5 |
4 |
3,5 |
0 |
10 |
10 |
15 |
20 |
25 |
30 |
3 |
3,5 |
4 |
|
г |
д |
е |
г |
д |
е |
г |
д |
е |
Тема: расчет статически определимой многопролетной балки
Рис. 17. Расчетные схемы балок к задаче 15
Рис. 18. Расчетные схемы нагрузок к задаче 15
Список литературы
Дарков А. В. Сопротивление материалов / А. В. Дарков, Г. С. Шапиро. – 5-е изд., перераб. и доп. – М. : Высш. шк., 1989. – 622 с.
Смирнов А. Ф. Сопротивление материалов : учеб. / А. Ф. Смирнов. – 3-е изд., перераб. и доп. – М. : Высш. шк., 1975. 480 с.
Беляев Н. М. Сопротивление материалов : учеб. пособие для вузов / Н. М. Беляев. 15-е изд., перераб. М. : Наука, 1976. 607 с.
Александров А. В. Сопротивление материалов / А. В. Александров, В. Д. Потапов, Б. П. Державин ; под ред. А. В. Александрова. М. : Высш. шк., 1995. 560 с. ; 2000. 560 с.
Валиев Ф. С. Сопротивление материалов. Ч. 1. Основы теории и примеры выполнения индивидуальных расчетных заданий : учеб. пособие / Ф. С. Валиев. Новосибирск : НГАСУ (Сибстрин), 2006. – 156 с.
Гребенюк Г. И. Сопротивление материалов. Ч. 2. Основы теории и примеры решения задач : учеб. пособие / Г. И. Гребенюк, Ф. С. Валиев. Новосибирск : НГАСУ, 2001. 132 с. ; 2006. – 140 с.
Гребенюк Г. И. Сопротивление материалов. Определение внутренних усилий в поперечных сечениях стержней : метод. указания / Г. И. Гребенюк, Ф. С. Валиев, Е. В. Яньков. – Новосибирск : НГАСУ, 2003. – 48 с.
Чаплинский И. А. Прямой поперечный изгиб призматических балок : метод. указания по сопротивлению материалов / И. А. Чаплинский, Г. Б. Лебедев, Л. И. Татарова. Новосибирск : НГАС, 1998. 37 с.
Список литературы для решения задачи 15
Дарков А. В. Строительная механика / А. В. Дарков, Н. Н. Шапошников. – М. : Высш. шк., 1986. – 607 с.
Крамаренко А. А. Статически определимые многопролетные балки : метод. указания к индивидуальному расчетному заданию / А. А. Крамаренко. Новосибирск : НГАС, 1995. 34 с.
ПРИЛОЖЕНИЯ
1. КОЭФФИЦИЕНТЫ ДЛЯ РАСЧЕТА СЖАТЫХ СТЕРЖНЕЙ НА УСТОЙЧИВОСТЬ
1.1. Коэффициенты продольного изгиба (по СНиП 11-23-81 – для сталей)
Таблица П.1.1
λ – гибкость |
Материал |
||||||||
Сталь с расчетным сопротивлением Ry, МПа |
Серый чугун СЧ |
Алюм. сплав АМг |
Тяжелый бетон |
Железобетон |
Дерево (сосна, ель) |
||||
200 |
240 |
280 |
320 |
||||||
10 |
0,988 |
0,987 |
0,985 |
0,984 |
0,97 |
0,97 |
1,0 |
1,0 |
0,99 |
20 |
0,967 |
0,962 |
0,959 |
0,955 |
0,91 |
0,94 |
0,96 |
1,0 |
0,97 |
30 |
0,939 |
0,931 |
0,924 |
0,917 |
0,81 |
0,92 |
0,90 |
1,0 |
0,93 |
40 |
0,906 |
0,894 |
0,883 |
0,873 |
0,69 |
0,87 |
0,84 |
1,0 |
0,87 |
50 |
0,869 |
0,852 |
0,836 |
0,822 |
0,57 |
0,77 |
0,76 |
1,0 |
0,80 |
60 |
0,827 |
0,805 |
0,785 |
0,766 |
0,44 |
0,68 |
0,70 |
0,83 |
0,71 |
70 |
0,782 |
0,754 |
0,724 |
0,687 |
0,34 |
0,60 |
0,63 |
0,73 |
0,61 |
80 |
0,734 |
0,696 |
0,641 |
0,602 |
0,26 |
0,53 |
0,57 |
0,64 |
0,49 |
90 |
0,665 |
0,612 |
0,565 |
0,522 |
0,20 |
0,46 |
0,51 |
0,57 |
0,38 |
100 |
0,599 |
0,542 |
0,493 |
0,448 |
0,16 |
0,42 |
0,45 |
0,52 |
0,31 |
110 |
0,537 |
0,478 |
0,427 |
0,381 |
– |
0,36 |
– |
– |
0,25 |
120 |
0,479 |
0,419 |
0,366 |
0,321 |
– |
0,33 |
– |
– |
0,22 |
130 |
0,425 |
0,364 |
0,313 |
0,276 |
– |
0,30 |
– |
– |
0,18 |
140 |
0,376 |
0,315 |
0,272 |
0,240 |
– |
0,26 |
– |
– |
0,16 |
150 |
0,328 |
0,276 |
0,239 |
0,211 |
– |
0,24 |
– |
– |
0,14 |
160 |
0,290 |
0,244 |
0,212 |
0,187 |
– |
– |
– |
– |
0,12 |
170 |
0,259 |
0,218 |
0,189 |
0,167 |
– |
– |
– |
– |
0,11 |
180 |
0,233 |
0,196 |
0,170 |
0,150 |
– |
– |
– |
– |
0,10 |
190 |
0,210 |
0,177 |
0,154 |
0,136 |
– |
– |
– |
– |
0,09 |
200 |
0,191 |
0,161 |
0,140 |
0,124 |
– |
– |
– |
– |
0,08 |
210 |
0,174 |
0,147 |
0,128 |
0,113 |
– |
– |
– |
– |
– |
220 |
0,160 |
0,135 |
0,118 |
0,104 |
– |
– |
– |
– |
– |
