Титульный лист пояснительной записки
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«Санкт-Петербургский государственный университет
Технологии и дизайна»
Институт Дизайна костюма____________________
Специальность 070601
Выпускающая кафедра «Дизайн костюма»
КУРСОВОЙ ПРОЕКТ
(пояснительная записка)
на тему
Исполнитель – студент уч. группы
(Фамилия, и., о., подпись)
Руководитель курсового проекта
(Ученая степень, звание, фамилия, и., о., подпись)
Консультанты:
1.
2.
3.
Санкт-Петербург 20___ г.
Приложение Б

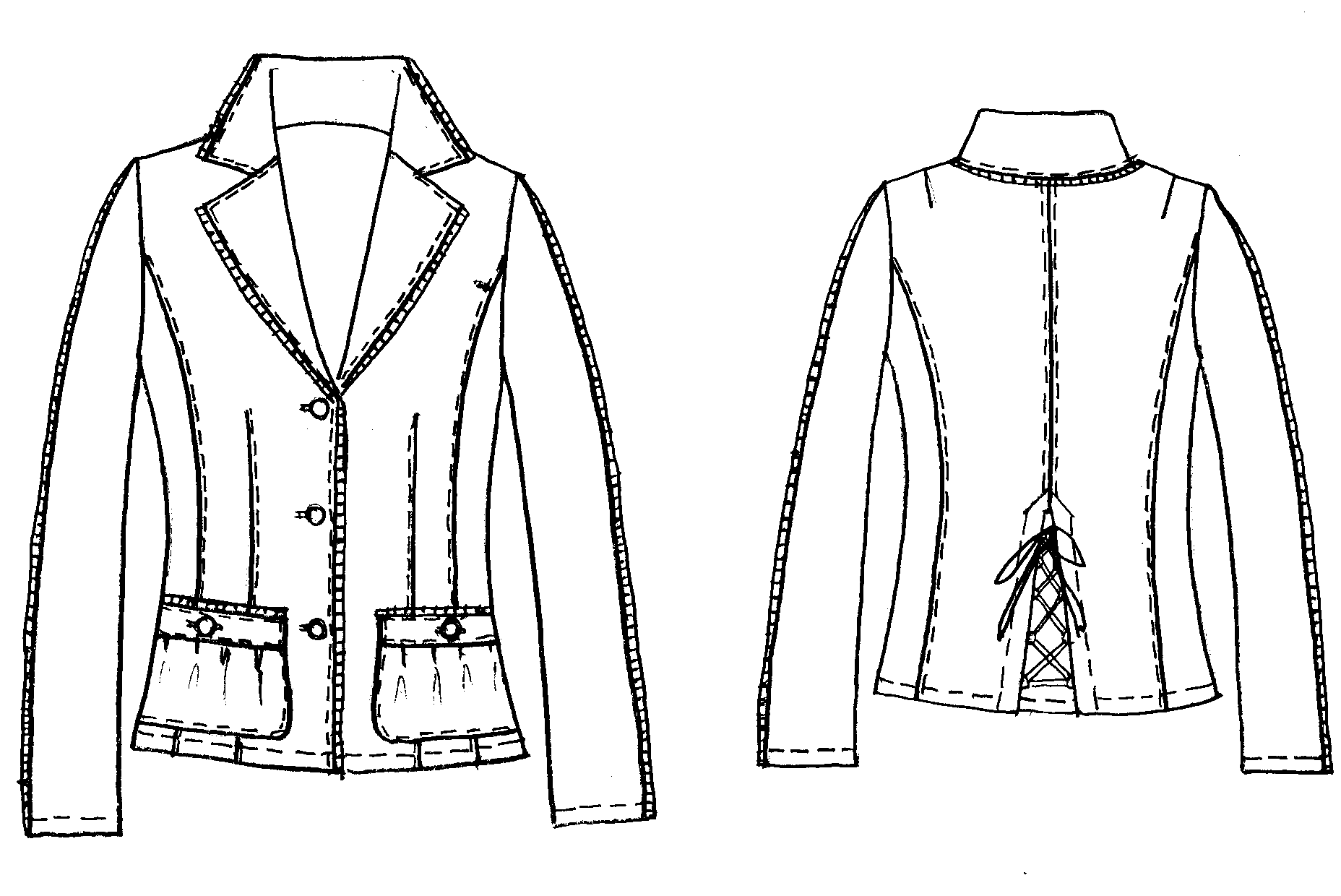

Технический эскиз и описание модели
Рисунок Б.1
Описание модели
Жакет женский для повседневного использования. Для изготовления жакета рекомендуются ткани средней плотности с содержанием натуральных волокон. Жакет прилегающего силуэта, плечевой пояс заужен. Застежка центральная, на 3 обметных петли и пуговицы.
Спинка со средним швом, рельефами и плечевыми вытачками. В среднем шве встречная складка со шнуровкой. Полочка с рельефами и нагрудной вытачкой, переведенной в линию низа жакета. На полочке расположены накладные карманы, застегивающиеся на пуговицы.
Рукав втачной, двухшовный, с верхним и нижним швом. Воротник пиджачного типа. Для отделки жакета использована декоративная тесьма по отлету воротника, краю борта, верхнему краю кармана, верхнему шву рукава.
Жакет выполнен на притачной подкладке.
Приложение В
Основные размерные признаки типовой фигуры
( К системе М.Muller & Sohn)
абсолютные величины
Условные |
Наименование |
З н а ч е н и я р а з м е р н ы х п р и з н а к о в , см |
|||||||
обозначения |
размерных признаков |
||||||||
Размер |
½ обхвата груди
|
38 |
40 |
42 |
44 |
46 |
48 |
50 |
52 |
Р |
Рост
|
170 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
ОГ
|
Обхват груди |
76 |
80 |
84 |
88 |
92 |
96 |
100 |
104 |
ОТ
|
Обхват талии |
58 |
61 |
64 |
68 |
72 |
76 |
80 |
84 |
ОБ
|
Обхват бедер |
84 |
88 |
92 |
96 |
100 |
104 |
108 |
112 |
ОШ
|
Обхват шеи |
34.2 |
34.8 |
35.4 |
36.0 |
36.6 |
37.2 |
37.8 |
38.4 |
ДГОР
|
Длина горловины |
6.4 |
6.5 |
6.6 |
6.7 |
6.8 |
6.9 |
7.0 |
7.1 |
ГПР
|
Глубина проймы сзади |
18.9 |
19.3 |
19.7 |
20.1 |
20.5 |
20.9 |
21.3 |
21.7 |
ДТС |
Длина спины до линии талии |
41.4 |
41.4 |
41.4 |
41.6 |
41.8 |
42.0 |
42.2 |
42.4 |
ДБ |
Длина спины до линии обхвата бедер |
61.0 |
61.4 |
61.8 |
62.2 |
62.6 |
63.0 |
63.4 |
63.8 |
ВГ II
|
Высота груди вторая |
25.7 |
26.5 |
27.3 |
28.1 |
28.9 |
29.7 |
30.5 |
31.3 |
ДТП II |
Длина переда до талии вторая |
43.9 |
44.3 |
44.7 |
45.3 |
45.9 |
46.5 |
47.1 |
47.7 |
ШС
|
Ширина спины |
15.0 |
15.5 |
16.0 |
16.5 |
17.0 |
17.5 |
18.0 |
18.5 |
Шпр
|
Ширина проймы |
7.2 |
7.9 |
8.6 |
9.3 |
10.0 |
10.7 |
11.4 |
12.1 |
ШГ
|
Ширина груди |
15.8 |
16.6 |
17.4 |
18.2 |
19.0 |
19.8 |
20.6 |
21.4 |
ШП |
Ширина плечевого ската |
11.6 |
11.8 |
12.0 |
12.2 |
12.4 |
12.6 |
12.8 |
13.0 |
ДР
|
Длина рукава (платья) |
59.0 |
59.3 |
59.6 |
59.9 |
60.2 |
60.5 |
60.8 |
61.1 |
ОП
|
Обхват плеча |
25.6 |
26.2 |
26.8 |
28.0 |
29.2 |
30.4 |
31.6 |
32.8 |
ОЗ
|
Обхват запястья |
14.6 |
15.0 |
15.4 |
15.8 |
16.2 |
16.6 |
17.0 |
17.4 |
ДСБ |
Длина от талии до пола сбоку |
106 |
106 |
106 |
106 |
106 |
106 |
106 |
106 |
ДС |
Длина от талии до плоскости сидения |
24.9 |
25.3 |
25.7 |
26.1 |
26.5 |
26.9 |
27.3 |
27.7 |
ДН |
Длина ноги по внутренней поверхности |
81.1 |
80.7 |
80.3 |
79.9 |
79.5 |
79.1 |
78.7 |
78.3 |
Окол
|
Обхват колена |
32.3 |
33.2 |
34.1 |
35.0 |
35.9 |
36.8 |
37.7 |
38.6 |
Приложение Г Схемы построения основных, производных и вспомогательных лекал верхней одежды
|
|
Рисунок Г.1 – Основные лекала деталей верха: спинка, полочка, верхняя и нижняя части рукава.
|
|
|

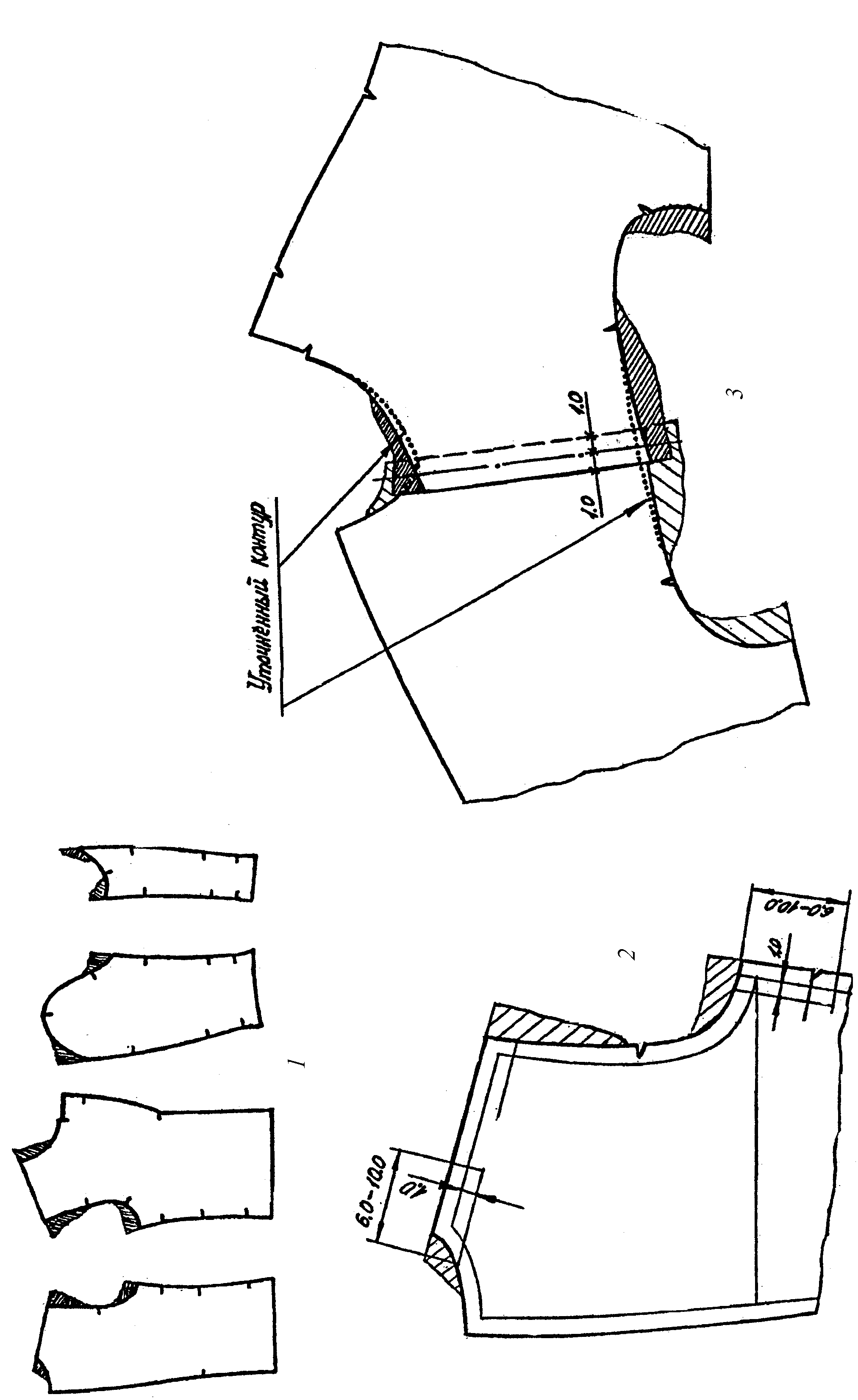

Рисунок Г.2 – Сопряжение лекал: 1 – дополнительные припуски для сопряжения; 2 – линии сопряжения; 3 – корректировка контуров в процессе сопряжения.
|
||
|
Рисунок Г.3 – Производные лекала подкладки для изделия с притачной по низу подкладкой: спинка, полочка, двухшовный рукав. |
||
|
Рисунок Г.3 – Производные лекала подкладки для изделия с притачной по низу подкладкой: спинка, полочка, двухшовный рукав. |
||
|

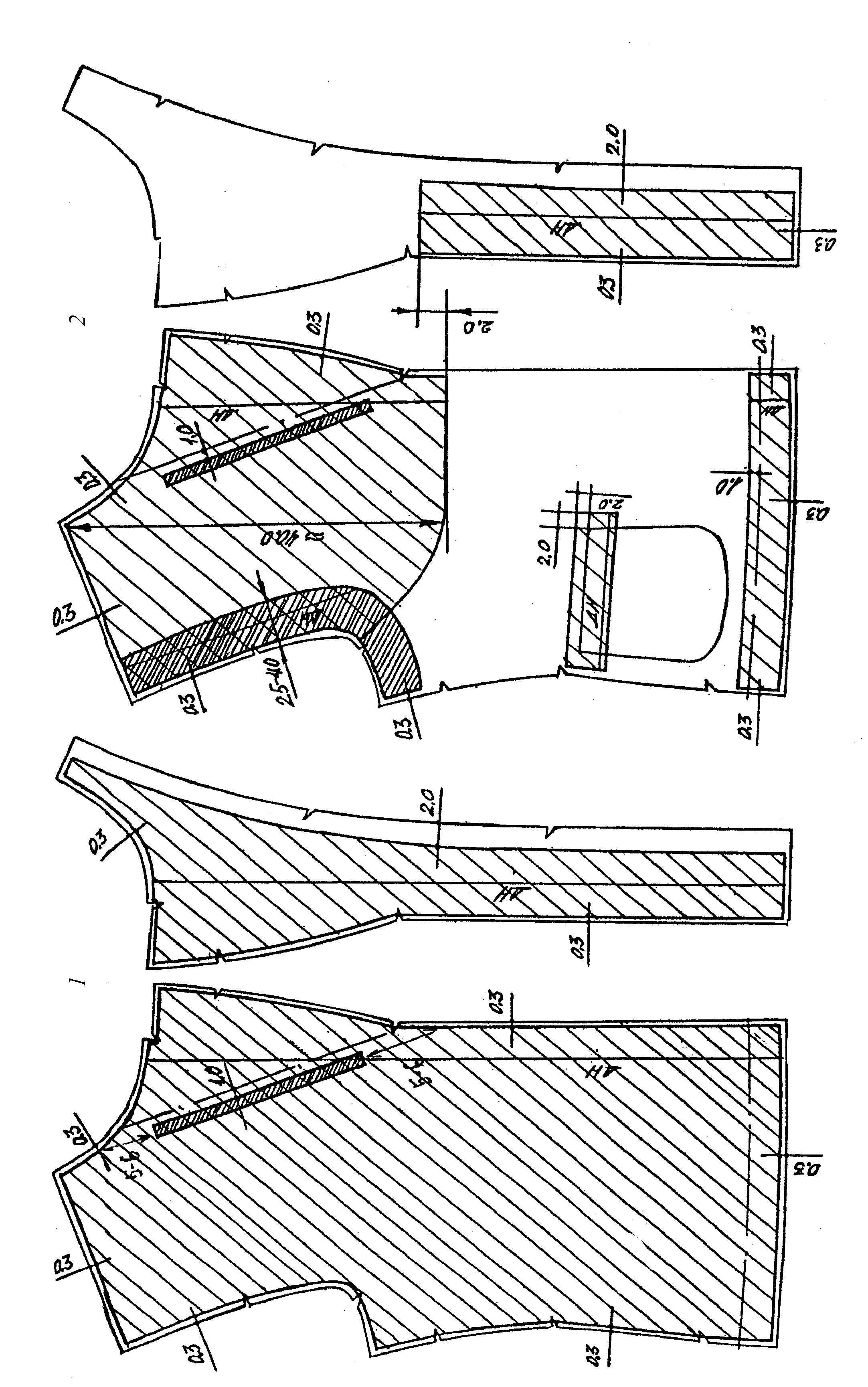

Рисунок Г.5 – Лекала клеевой прокладки полочки и подборта: 1 – при фронтальном дублировании; 2 – при зональном дублировании. |
||
|

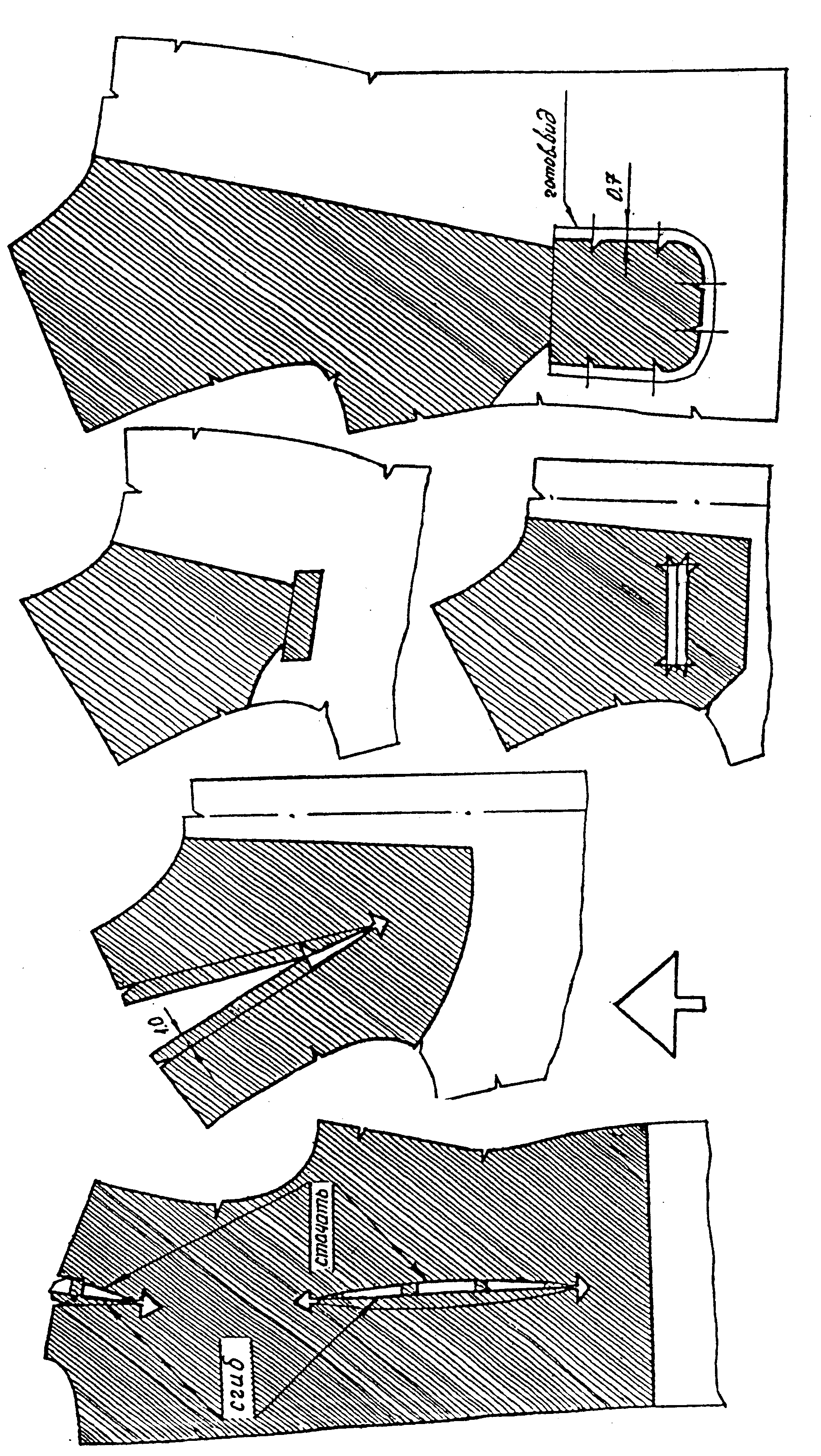

Рисунок Г.6 – Вспомогательные лекала: разметка вытачек и карманов.
|
||
|
Рисунок Г.7 – Вспомогательные лекала разметок: петель, обтачивания лацкана и клапана, подгиба низа изделия.
|
||
|

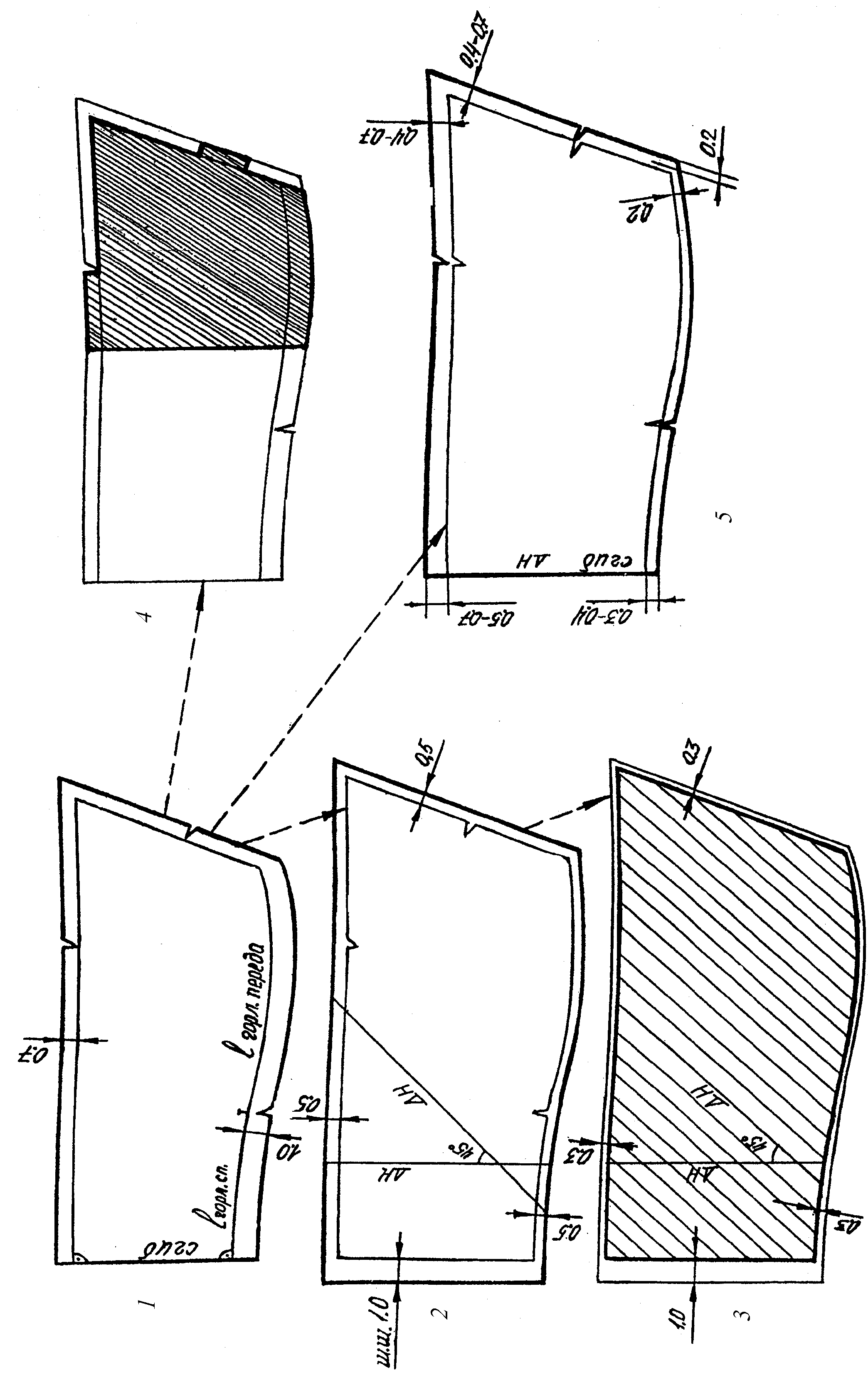

Рисунок Г.8 – Построение лекал воротника: 1 – подрезка нижнего воротника; 2 – нижний воротник из основной ткани; 3 – клеевая прокладка в нижний воротник; 4 – разметка обтачивания угла воротника; 5 – верхний воротник из основной ткани. |
