Требования к размещению аппаратуры
При проведении измерений затухания речевого сигнала, размещение функциональных элементов источника тестовых акустических сигналов должно отвечать следующим требованиям:
Акустический излучатель тестовых сигналов необходимо размещать на высоте 1,5 м от пола и на расстоянии 1,5 м от вертикальной поверхности ограждающей конструкции (стена, дверь, окно), или от соответствующего конструктивного элемента технических систем (коммуникаций), имеющих выход за пределы контролируемой зоны.
Облучение потолочных перекрытий осуществляется с высоты 1,5 м от пола.
Акустические излучения во всех случаях ориентируется в направлении контрольной точки по нормали к облучаемому участку ограждающей конструкции (элементу технической системы). При этом, в излучающем объеме с радиусом 1,5 м относительно центра апертуры излучателя не должны находиться окружающие предметы.
Измерительный микрофон, с помощью которого определяется уровень звукового давления акустического поля, падающего на участок ограждающей конструкции (элемент технической системы), должен располагаться на линии акустической оси излучателя и находиться на расстоянии 0,65 м от внутренней поверхности ограждающей конструкции (элемента технической системы).
Измерительный микрофон, с помощью которого определяется уровень звукового давления акустического поля за пределами рабочего помещения, должен располагаться в контрольной точке на расстоянии не менее 0,5 м от внешней поверхности этой ограждающей конструкции. Рабочая ось микрофона должна совпадать с акустической осью излучателя тестовых сигналов.
Вибродатчик (вибропреобразователь), с помощью которого определяется уровень наведенного вибрационного поля в ограждающих конструкциях и коммуникациях различных технических систем за пределами рабочего помещения, должен располагаться непосредственно на поверхностях ограждающих конструкций и на различных конструктивных элементах инженерно-технических систем при контроле защищенности от речевой разведки с использованием вибрационных средств, а также на плоскостях остекленения оконных проемов при контроле защищенности от речевой разведки с использованием оптико-электронных средств. Примерная схема проведения измерений приведена на рисунке.

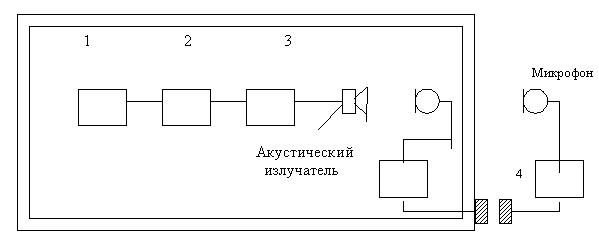

Рис. Схема размещения аппаратуры при проведении
Акустических и виброакустических измерений:
1 - генератор шума; 2 - октавный фильтр; 3 - усилитель мощности; 4 - шумомер; 5 - вибродатчик
Порядок проведения измерений
Для получения числовых значений контролируемых показателей в каждой контрольной точке для каждой i-ой октавной полосы (i=1....5), необходимо провести следующую последовательность измерительных и расчетных операций:
1. При отключенном источнике тестового сигнала измерить уровень акустической (вибрационной) помехи Lпi (Vпi) в выбранной контрольной точке.
2. При включенном источнике тестовых сигналов измерить:
уровень звукового давления ТАС в контролируемом помещении L1i;
уровень вибросигнала, возбуждаемого действующим внутри помещения тестовым акустическим сигналом L1i=LNi измеренный на внутренней поверхности ограждающей конструкции (ОК) контролируемого помещения (элементе инженерно-технической системы) VNi;
уровень вибросигнала, возбуждаемого действующим внутри помещения тестовым акустическим сигналом L1i, измеренный на внутренней поверхности ограждающей конструкции контролируемого помещения (элементе инженерно-технической системы) V1i;
уровень суммарная сигнал (тестового акустического сигнала плюс помеха, или вибрационного сигнала плюс помеха) в контрольной точке L2i(V2i).
3. По результатам проведенных измерений рассчитать коэффициент затухания речевого сигнала в среде распространения от источника излучения до контрольной точки Qai (Qvi) по формулам:
Qai = L1i – L2i
Qvi = V1i – V2i
4. Рассчитать значения отношений информативный сигнал/помеха i в контрольной точке по формуле:
i = Lci – Qai – Lшi
i = Vci – Qvi -Vшi
Результаты измерений и расчетов по пп. 1-4 внести в таблицу:
