5. Расчет обрыва одной фазы.

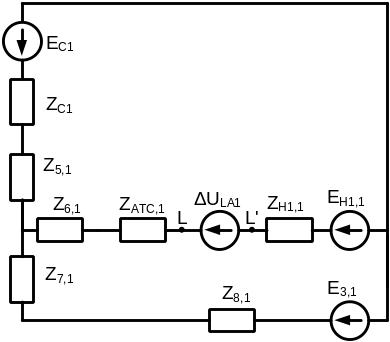

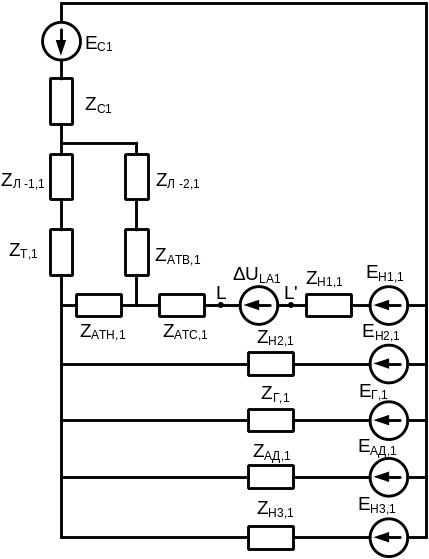

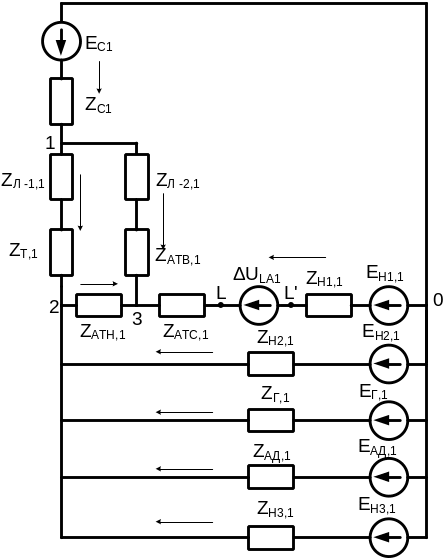

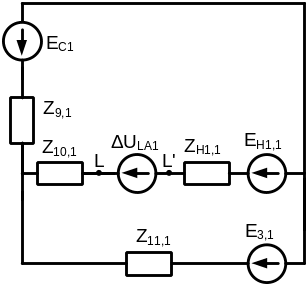

Схема замещения прямой последовательности приведена на рисунке.

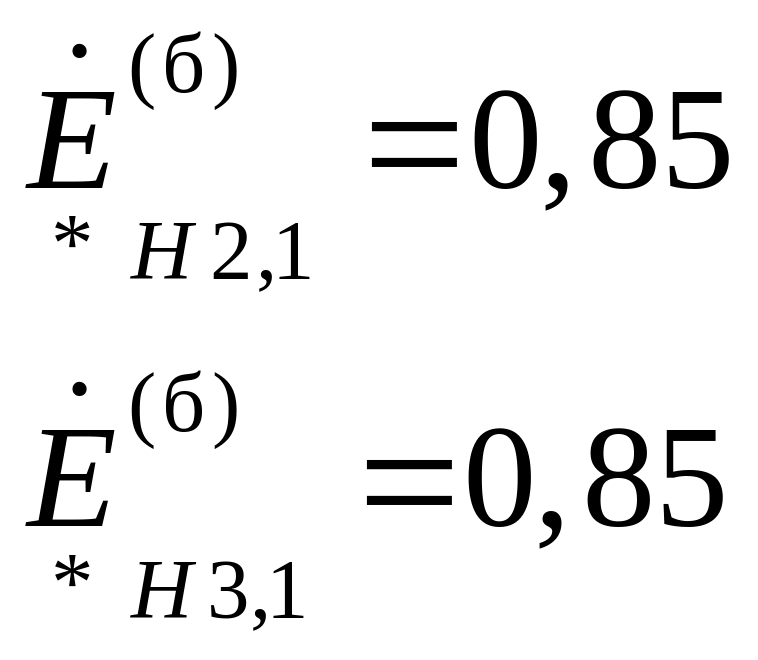

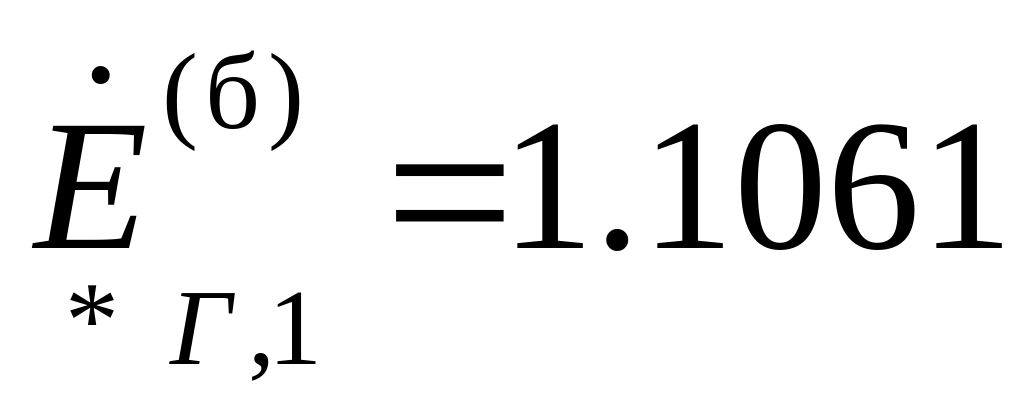

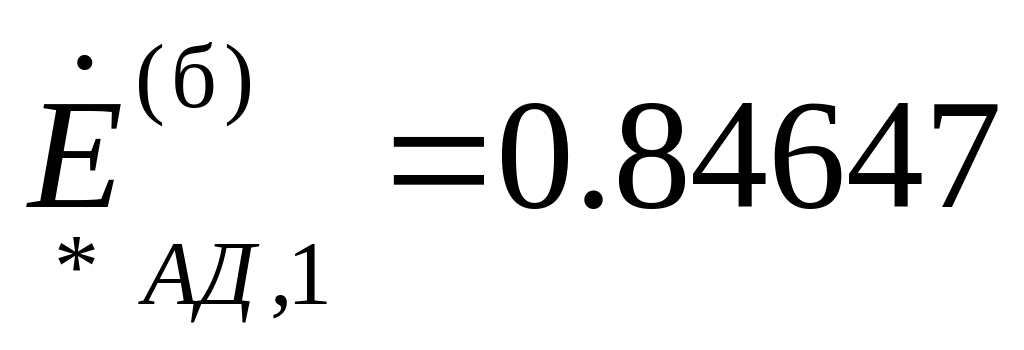

Параметры данной схемы абсолютно такие же как и в аналитическом методе.
Система
Линия 1,2
Трансформатор
Автотрансформатор
Нагрузка 1
Нагрузка 2,3
Асинхронный двигатель
Генератор

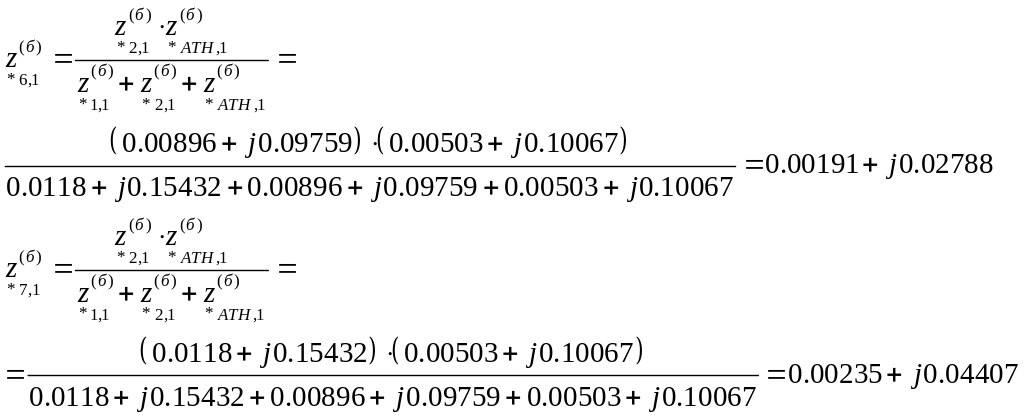

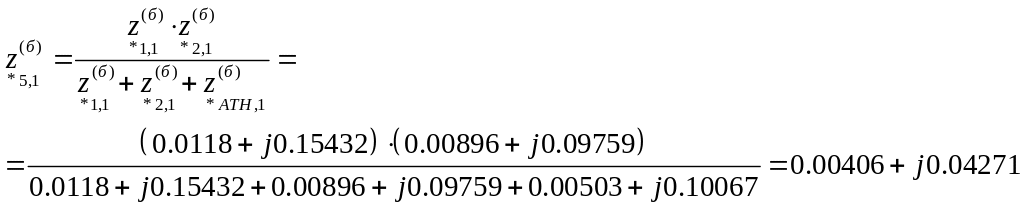

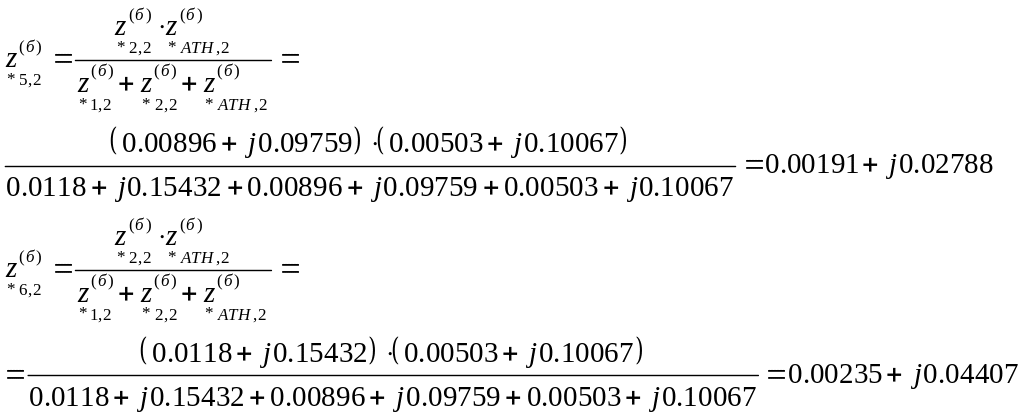

Сворачивание схемы прямой последовательности.

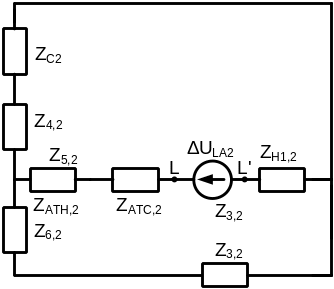

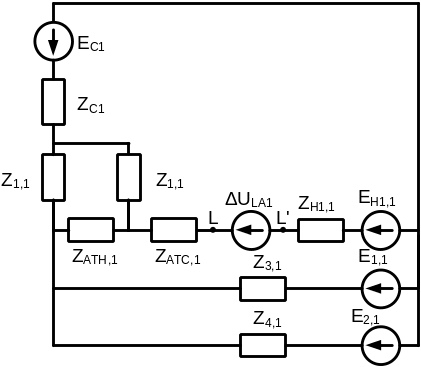

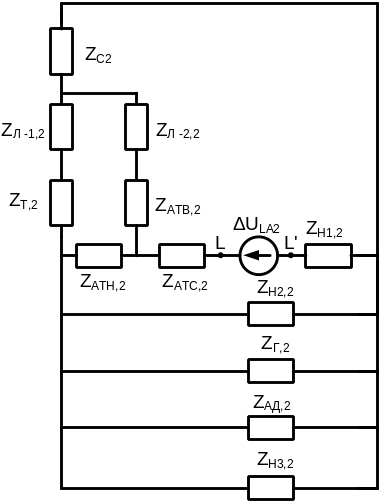

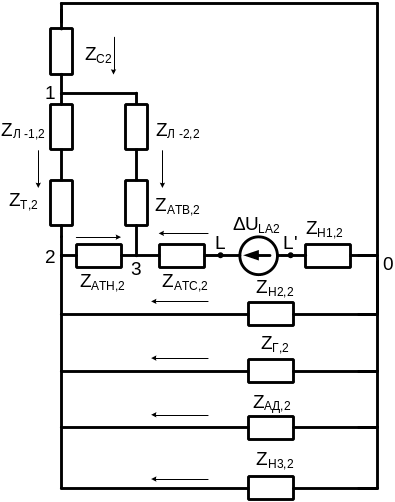

Схемы замещения обратной последовательности.

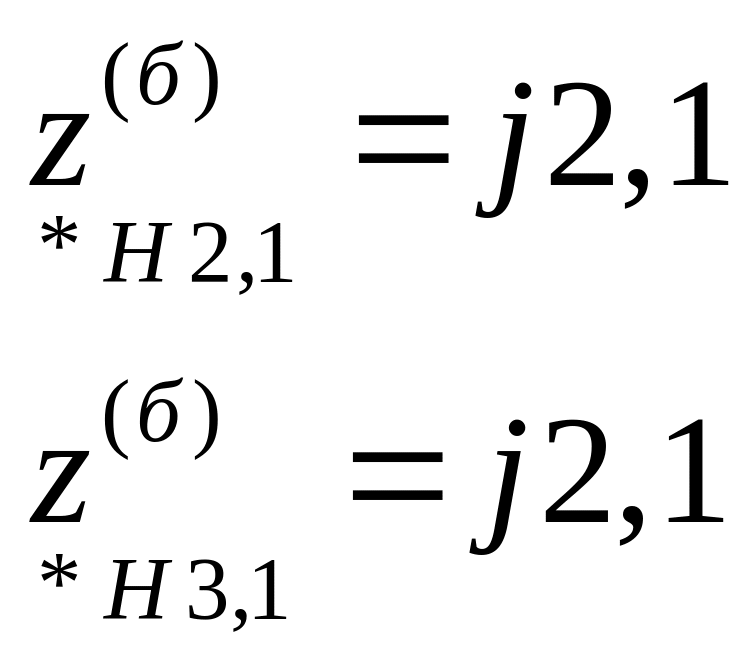

Параметры схемы замещения обратной последовательности.
Система
Линия 1
Линия 2
Трансформатор
Автотрансформатор
Нагрузка 1
Нагрузка 2,3
Асинхронный двигатель
Генератор
Сворачивание схемы обратной последовательности.

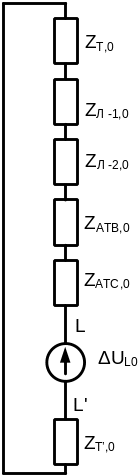

Схема замещения нулевой последовательности.
Линия 1
Линия 2
Трансформатор
Автотрансформатор
Необходимо,
чтобы с обеих сторон повреждения были
нейтрали. Следовательно распишем
нагрузку 1 как трансформатор
с параметрами

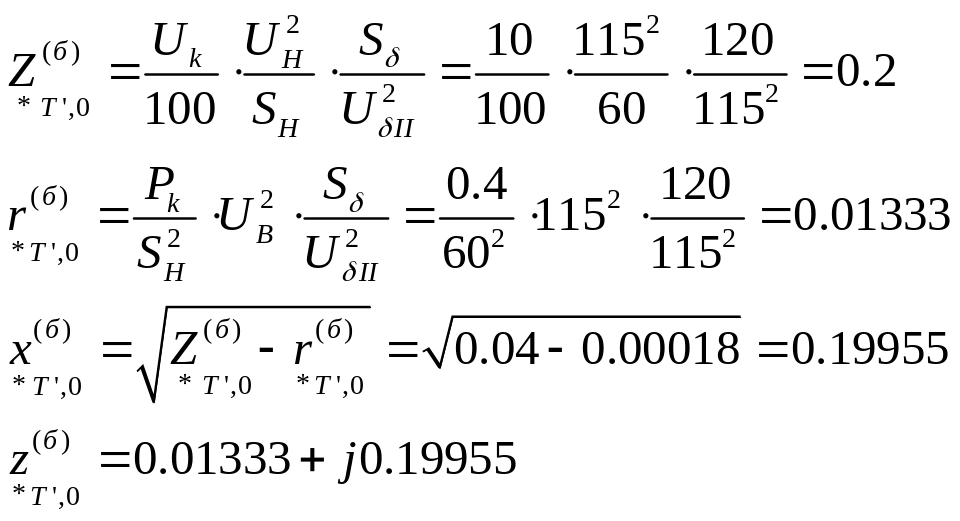

T’: SH=60 МВА; 115/11 кВ; Uk=10%; Рк=0.4 МВт.
Для обрыва одной фазы

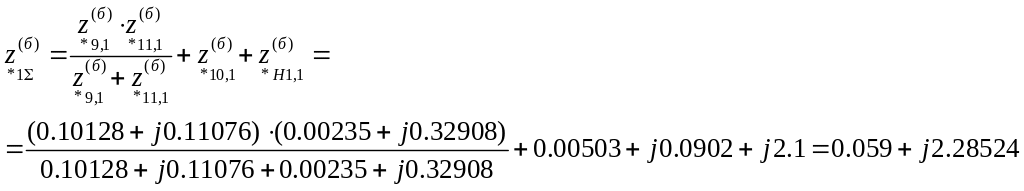

Посчитаем токи прямой последовательности методом узловых напряжений.

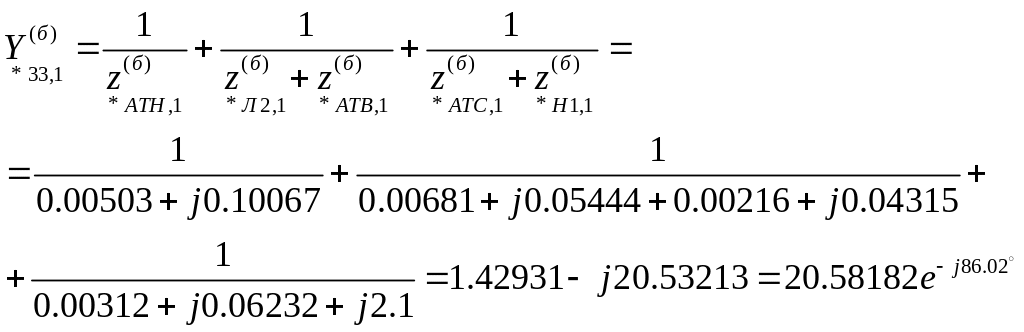

Запишем выражения для проводимостей узлов.

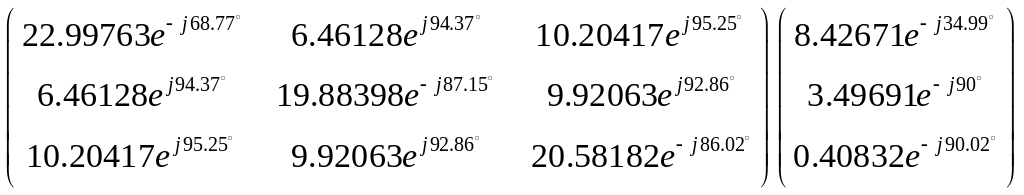

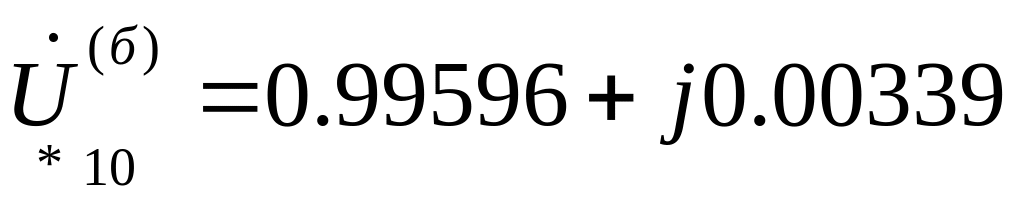

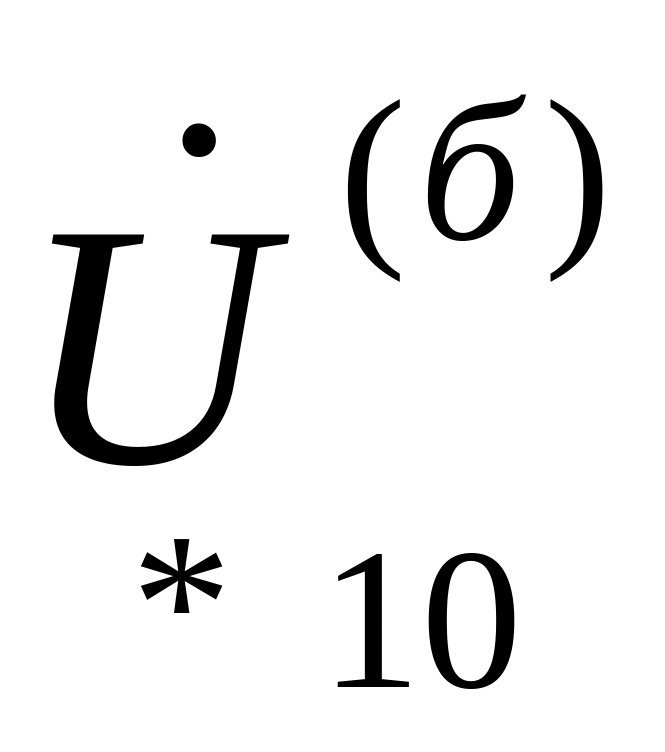

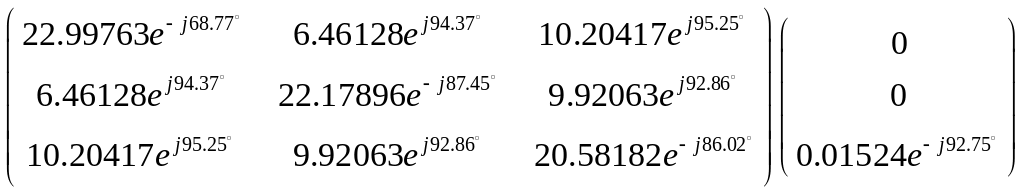

Решая эту матрицу получим
,
и
.

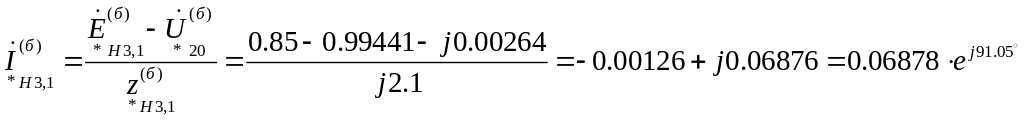

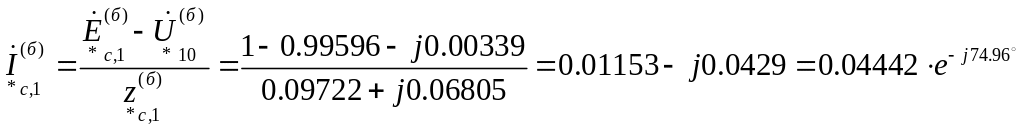

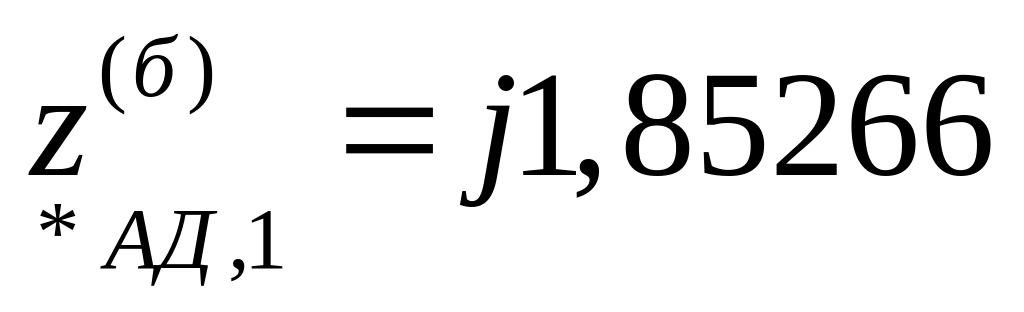

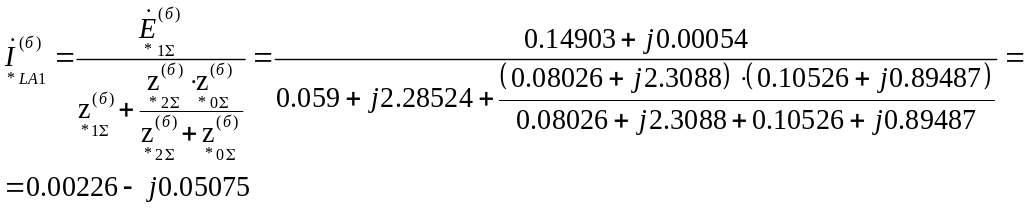

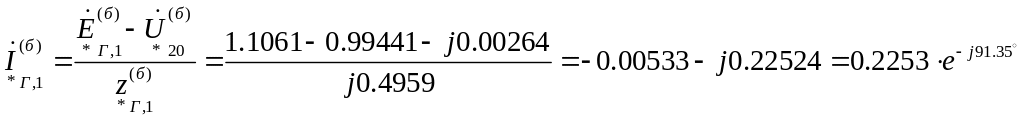

Найдем токи прямой последовательности
Для обратной последовательности

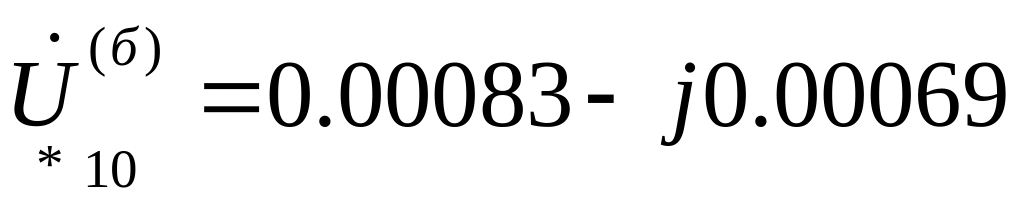

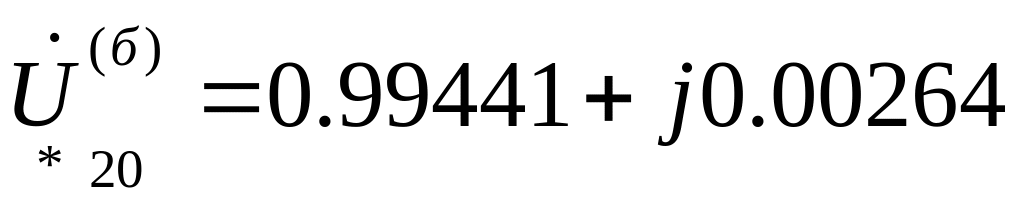

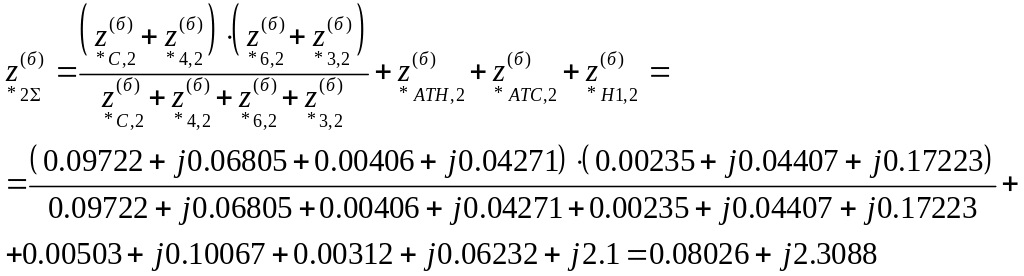

Решая эту матрицу получим

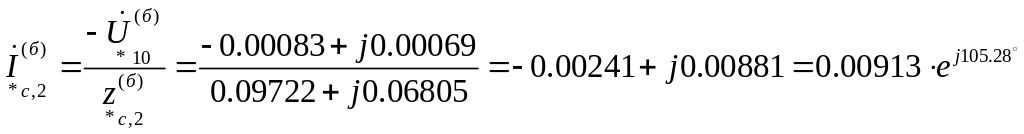

, и .

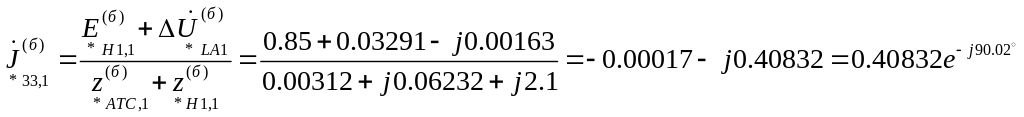

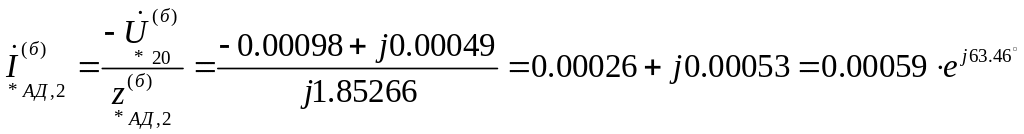

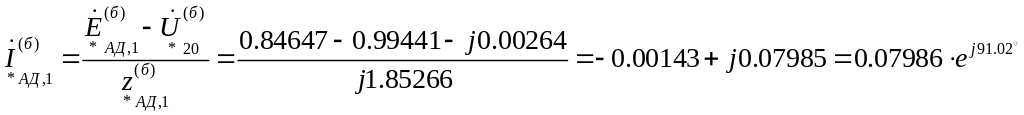

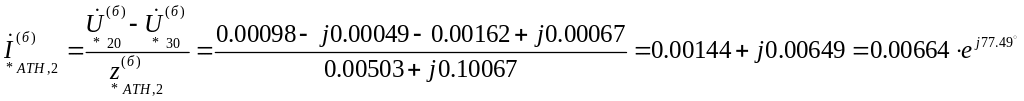

Токи обратной последовательности

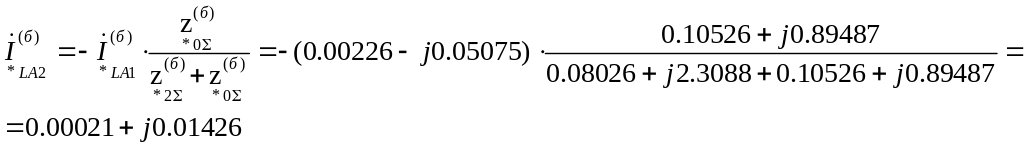

Ток нулевой последовательности

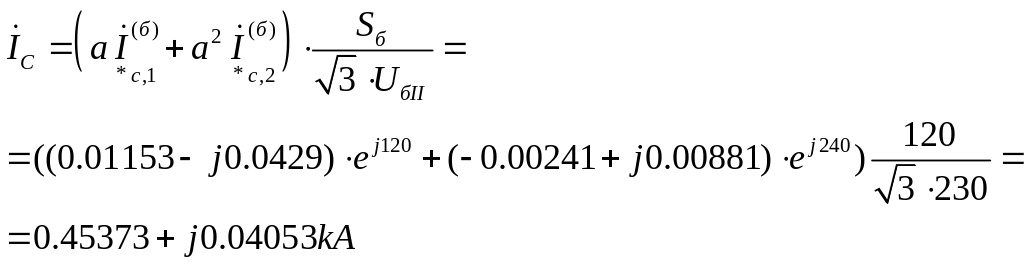

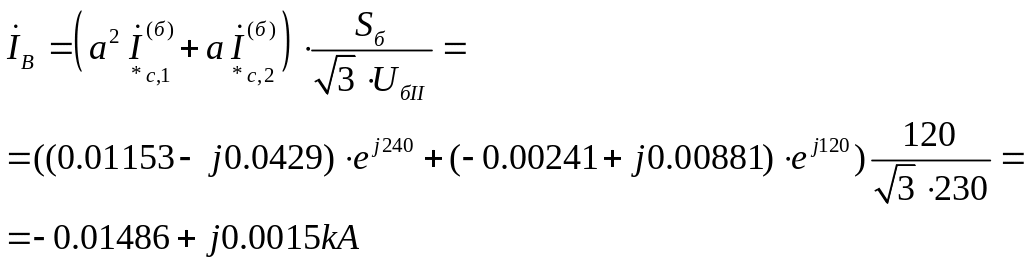

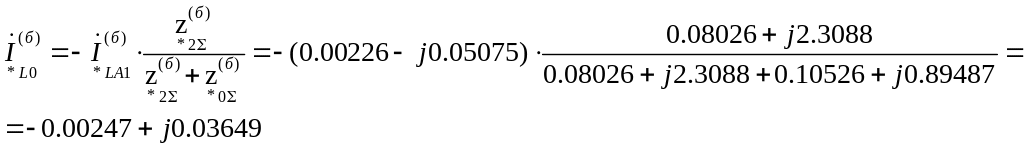

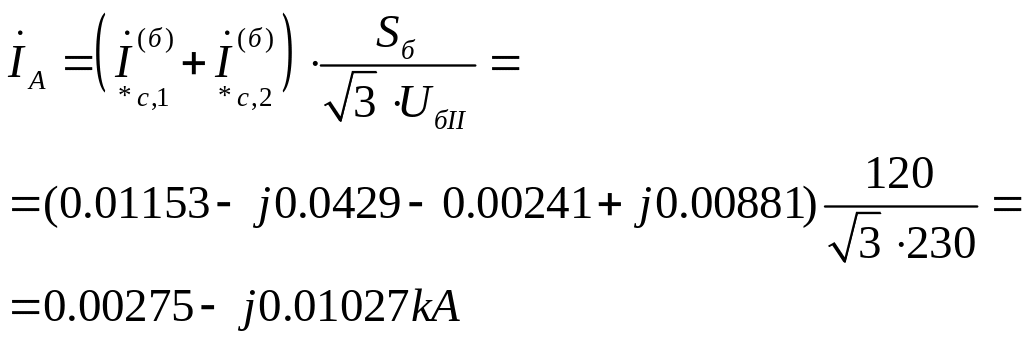

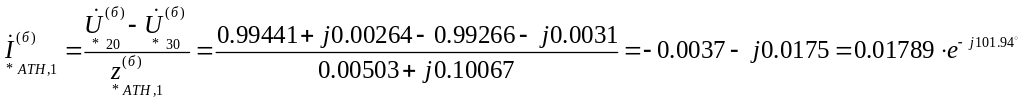

По найденным значениям токов прямой, обратной и нулевой последовательностей определим фазные токи на элементах.
Система

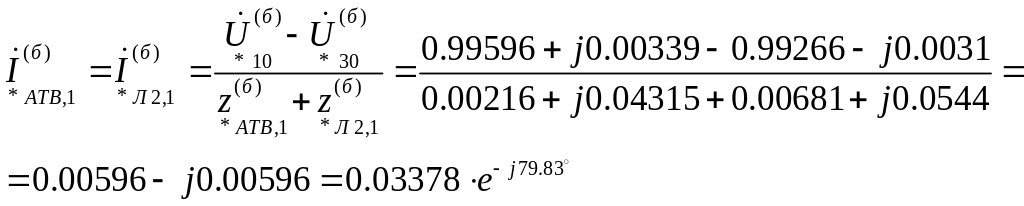

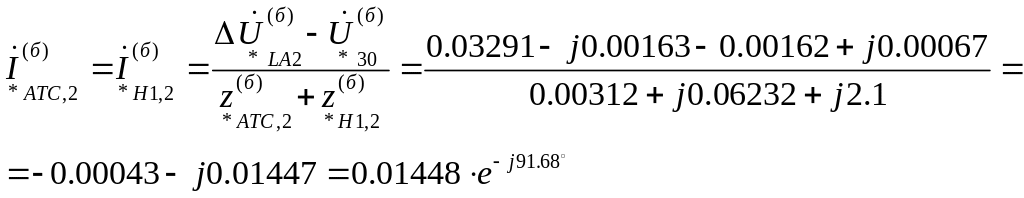

Расчет фазных токов на остальных элементах аналогичен.
Сведем значения токов прямой, обратной и нулевой последовательностей, а также фазные токи в таблицу.
элемент |
|
|
|
|
|
|
, кА |
, кА |
, кА |
|
С |
0.01153- j0.0429 |
-0.00241+ j0.00881 |
|
0.00912- j0.03409 |
-0.04934+ j0.00498 |
1.50628+ j0.13455 |
0.00275- j0.01027 |
-0.01486+ j0.0015 |
0.45373+ j0.04053 |
|
Л – 1 |

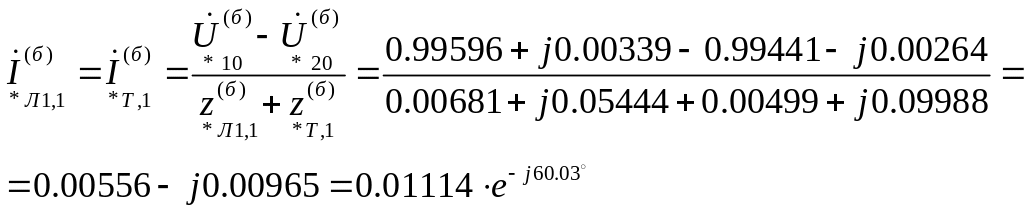

0.00556- j0.00965 |
