1.4.4. Дымоудаление
Дымоудаление - процесс удаления дыма и подачи чистого воздуха системой приточно-вытяжной противодымной вентиляции зданий для обеспечения безопасной эвакуации людей из здания при пожаре, возникшем в одном из помещений. Работа системы противодымной защиты подвержена действию множества с трудом поддающихся учёту факторов, в основе которых лежат сложные, многообразные явления, наблюдаемые при пожаре: химические реакции горючих материалов с кислородом воздуха, сложный теплообмен ,диффузия, турбулентное перемешивание пространственных неизотермических потоков воздуха и продуктов горения (схема вентилятора указана на рисунке 8)

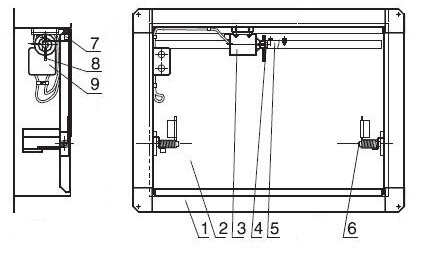

Рисунок 8 – Дымоудаление
1– корпус клапана; 2– заслонка; 3– электромагнит; 4– сердечник эл/магнита; 5–скоба; 6– ось поворота заслонки ; 7– микропереключатель; 8– рычаг; 9–коробка соединительная.
Система противодымной защиты здания или сооружения должна обеспечивать защиту людей на путях эвакуации и в безопасных зонах от воздействия опасных факторов пожара в течение времени, необходимого для эвакуации людей, или всего времени развития и тушения пожара посредством удаления продуктов горения и термического разложения и (или) предотвращения их распространения.
Системами противодымной вентиляции защищаются помещения не имеющие естественного освещения.
Применение систем общеобменной вытяжной вентиляции для дымоудаления на пожаре может существенно изменить газообмен и динамику пожара в целом, поэтому решение об их использовании принимает руководитель тушения пожара (РТП).
1.5. Вентилятор диаметрального сечения(тангенциальный)
Тангенциальный вентилятор - тип вентиляторов, в котором перемещение воздуха происходит в плоскости, перпендикулярной оси вращения рабочего колеса(показан на рисунке 9).
Рисунок 9 – Диаметральный вентилятор
1–лопастное колесо; 2– кожух; 3–направляющий аппарат; 4–коробка; 5–коленообразная часть кожуха; 6–диффузор.
Рабочее колесо тангенциального вентилятора выполнено в форме продолговатого цилиндра. Вместо стенок у цилиндра крыльчатка из загнутых вперед лопастей. Крыльчатка тангенциального вентилятора встроена в корпус в форму диффузора, напоминающий корпус центробежного вентилятора. Только воздух забирается не с торца вентилятора, а по всей его длине с фронтальной стороны устройства. Воздух увлекается вращающимися лопатками, а потом благодаря диффузору приобретает ускорение в нужном направлении.
Тангенциальные вентиляторы широко применяются в кондиционерах, воздушных завесах, фанкойлах и других устройствах, где не важен напор воздуха. Отличительной особенностью тангенциальных вентиляторов можно назвать большой расход воздуха, низкий уровень шума и низкий создаваемый напор. Именно эта особенность и определяет невозможность осуществлять глубокую фильтрацию воздуха при помощи бытового кондиционера. Любой фильтр тонкой очистки создает высокое сопротивление потоку воздуха. И в бытовом кондиционере установка такого фильтра приседет к неработоспособности системы.
1.5.1 Кондиционеры
Кондиционер - это устройство для поддержания оптимальных климатических условий в квартирах, домах, офисах, автомобилях, а также для очистки воздуха в помещении от нежелательных частиц. Предназначен для снижения температуры воздуха в помещении при жаре, или (реже) - повышении температуры воздуха в холодное время года в помещении. Устройство кондиционера настенного типа изабражено на риснке 10.
Рисунок 10 – Устройство кондиционера настенного типа
1 – компрессор; 2 – четырехходовой клапан; 3 – теплообменник-конденсатор и капиллярная трубка; 4 – звукоизоляция;5 – вентилятор;6 – жалюзи кожуха;7 – выходная решетка;8 – двухходовой клапан;9 – трехходовый клапан; 10 – поддон;11 – сливной патрубок.
Виды:
Центральные кондиционеры - это промышленные агрегаты, которые применяются для обработки воздуха в крупных коммерческих и административных зданиях, плавательных бассейнах, промышленных предприятиях и других. Центральный кондиционер является неавтономным, то есть для работы ему необходим внешний источник холода: вода от чиллера, фреон от внешнего компрессорно-конденсаторного блока или горячая вода от системы центрального отопления, бойлера. Основными целевыми функциями данных систем являются: комфортная вентиляция с рекуперацией тепла, нагревом и охлаждением; вентиляция и осушение в помещениях плавательных бассейнов; промышленная вентиляция с рекуперацией и без рекуперации тепла. Обработанный центральными кондиционерами воздух по сети воздуховодов распределяется по всему помещению.
Прецизионные кондиционеры – в основном такой кондиционер применяется в помещениях, требующих поддержания заданных параметров с высокой надёжностью и точностью, таких как медицинские учреждения, производственные помещения, лаборатории, посты управления, узлы связи, залы электронных вычислительных машин, диспетчерские пункты и другие помещения. Представляет собой моноблок, который содержит вентагрегат, фильтр, холодильную машину с фреоновым воздухоохладителем, водяной воздухонагреватель и электрокалорифер. Применяется кондиционер как в системах с рециркуляцией воздуха, так и в системах со 100 % приточным воздухом.
Автономные системы кондиционирования воздуха снабжаются извне только электрической энергией, например, шкафные кондиционеры и тому подобное. Такие кондиционеры имеют встроенные компрессионные холодильные машины, работающие на фреоне-R22, R134A, R407C. Автономные системы охлаждают и осушают воздух, для чего вентилятор продувает рециркуляционный воздух через поверхностные воздухоохладители, которыми являются испарители холодильных машин, а в переходное или зимнее время они могут производить подогрев воздуха с помощью электрических подогревателей или методом реверсирования работы холодильной машины, по циклу так называемого «теплового насоса».
Большинство бытовых кондиционеров не могут работать при отрицательных наружных температурах, особенно в режиме подогрева, поэтому в средних широтах использовать их вместо обычных систем отопления можно только в переходный период. Кондиционеры, адаптированные к работе и при отрицательных температурах, называются всесезонными (или - кондиционерами с всесезонным блоком).
Для охлаждения небольших объёмов (например, внутренних полостей какого-либо оборудования, процессоров ПК) иногда используют кондиционеры, основанные на элементах Пельтье. Такие кондиционеры бесшумны, легки, не имеют движущихся деталей, надёжны и компактны. Но имеют очень ограниченную холодопроизводительность, дороги и менее экономичны.
Кондиционер воздуха, работающий на наружном воздухе, называется приточным; на внутреннем воздухе - рециркуляционным; на смеси наружного и внутреннего воздуха - кондиционером с рекуперацией.
Мобильные - кондиционеры, не требующие монтажа; для использования достаточно вывести гибкий шланг или особый блок из помещения для отвода тёплого воздуха. Конденсат обычно скапливается в поддоне в нижней части мобильного кондиционера.
Моноблочный кондиционер - новый тип кондиционеров, для использования необходимо два отверстия в стене. Преимущества: простой монтаж и обслуживание, отсутствие разъёмных соединений во фреоновой магистрали и, как следствие, отсутствие утечки фреона, максимально возможный коэффициент полезного действия, длительный срок службы, низкий уровень шума. Недостаток: высокая цена
Оконное состоящие из одного блока; монтируются в окне, стене и прочее. Недостатки: высокий уровень шума, уменьшение освещённости помещения из-за сокращения площади оконного проёма. Преимущества: дешевизна, лёгкость монтажа и последующего обслуживания, отсутствие разъёмных соединений во фреоновой магистрали и, как следствие, отсутствие утечки фреона, максимально возможный коэффициент полезного действия, длительный срок службы.
Сплит-системы - состоят из двух блоков, внутреннего и наружного размещения, соединённых между собой трассой фреонопровода (обычно используются медные трубки). Наружный блок содержит (подобно холодильнику) компрессор, конденсатор, дроссель и вентилятор; внутренний блок - испаритель и вентилятор. Различаются по типу исполнения внутреннего блока: настенный, канальный, кассетный, напольно-подпотолочный (универсальный тип), колонный и другие.
Мульти-сплит системы - состоят из наружного блока и нескольких, чаще двух, внутренних блоков, связанных между собой трассой фреонопровода. Как и обычные, сплиты различаются по типу исполнения внутренних блоков.
Системы с изменяемым расходом хладагента (VRF, VRV и так далее) состоят из одного наружного блока (при необходимости увеличения общей мощности могут использоваться комбинации наружных блоков) и из некоторого количества внутренних блоков. Особенность систем состоит в том, что наружный блок меняет свою холодопроизводительность (мощность) в зависимости от потребностей внутренних блоков по данной мощности.
