Вопрос 4. Основные элементы телекоммуни-кационных сетей.

Вопрос 5. Классификация систем электросвязи

Вопрос 6.

В концепции формирования

Глобальной информационной инфраструктуры (гии)

инфокоммуникационная инфраструктура рассматривается состоящей из трех составляющих:

• оборудования пользователя, включающего информационные терминалы и средства для хранения, обработки и преобразования информации;

• сети доступа, являющиеся совокупностью технических средств, предназначенных для предоставления инфокоммуникационных услуг;

• базовой сети, состоящей из транспортной сети и систем коммутации, предназначенных для соединения сетей доступа между собой.

При этом понятие пользователь заменяет привычное понятие абонент, подчеркивая тот факт, что пользователем современных информационных сетей могут являться различные автоматизированные устройства, функционирующие без участия человека, например персональный компьютер (ПК) или факсимильный аппарат, работающий в «дежурном» режиме.

Информационное обслуживание пользователей осуществляется путём предоставления услуг и приложений.

Приложение (Application) в инфокоммуникациях - это программный продукт, предоставляющий пользователю дополнительные возможности при работе в сети.

Информационные терминалы и оборудование обработки, хранения и преобразования информации определяет информационную составляющую, а совокупность базовых сетей и сетей доступа - телекоммуникационную составляющую инфокоммуникационной инфраструктуры.

Исходя из этого,

телекоммуникационная сеть - это совокупность базовой сети и сетей доступа,

информационная сеть - совокупность телекоммуникационной сети, оборудования пользователя и необходимых для их взаимодействия протоколов и интерфейсов.

Краткая характеристика

основных элементов телекоммуникационных сетей.

Любая система электросвязи как базовая составляющая телекоммуникационной системы может быть представлена в виде структурной схемы, представленной на рис. 3.2.

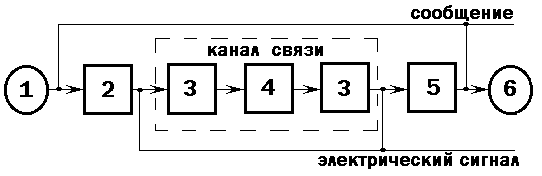

Рис. 3.2. Структурная схема системы электросвязи:

1 – источник информации;

2 – преобразователь информации в электрический сигнал;

3 – система передачи;

4 – среда (направляющая система);

5 – преобразователь электрического сигнала в информацию;

6 – потребитель информации

Источником и потребителем информации может быть человек, ЭВМ, устройство телемеханики или телеуправления и т.д. Преобразователями информации в сигнал и обратно могут быть: телеграфные и фототелеграфные аппараты, передающая и приемная ТВ-трубки и др.

Каналом электросвязи называют комплекс физических устройств и среду, при помощи которых электрические сигналы передаются из одного пункта связи в другой.

Если распространение электромагнитной энергии (электрического сигнала) происходит в свободном пространстве (в диэлектрической среде), то канал связи называют радиоканалом (радиосвязь, релейная, спутниковая и лазерная связь).

Если канал связи предполагает наличие границы раздела сред, вдоль которой канализируется электромагнитная энергия, то его называют проводным каналом.

Проводные каналы создаются с помощью направляющих систем (линий связи), в качестве которых могут использоваться двухпроводные цепи (коаксиальные и симметричные), или волноводы (волоконно-оптические световоды).

Двухпроводные симметричные цепи могут быть организованы как по низкочастотным кабелям городских и сельских телефонных сетей (ГТС и СТС), так и с помощью систем передачи (высокочастотные цепи), позволяющих по одной цепи одновременно передать значительное число информации одного или различных видов.

Волоконно-оптические световоды, работающие в оптическом диапазоне волн, позволяют передать очень большие объемы информации.

Таким образом,

Электросвязь (electric communication, telecommunication) - связь, при которой передача информации любого вида осуществляется элек-трическими сигналами, распространяющимися по проводам, или радиосигналами.

Для обеспечения надежной работы направляющие системы оснащают дополнительными элементами и устройствами, которые в совокупности носят название линейных сооружений связи.

Совокупность линейных и станционных сооружений составляют единую систему – сеть электросвязи.

Сеть электросвязи страны (СЭС) – комп-лекс технических средств электросвязи, взаимо-действующих на основе определенных принци-пов и обеспечивающих возможности своевре-менно, качественно и полно удовлетворять все потребности населения страны, отраслей народ-ного хозяйства, органов государственного управ-ления и обороны, науки и просвещения, здраво-охранения и культуры в разнообразных услугах связи.

Классификация систем электросвязи

Классификация систем электросвязи в основном определяется видами передаваемых сообщений, средой распространения электрических сигналов (рис. 2.3) и способами распределения информации: коммутируемые или некоммутируемые сети передачи сообщений.

Телекоммуникационные системы и сети представляют совокупность технических средств, осуществляющих следующие операции при передаче сообщения от источника к получателю:

• преобразование сообщения, поступающего от источника сообщения (ИС) в сигнал электросвязи;

• преобразование сигналов электросвязи в форму, удобную для передачи и получателя сообщения (ПС);

- сопряжение сигналов электросвязи с каналами передачи и станциями коммутации (СК), установленных в оконечных пунктах (ОП) или узлах связи (УС).

Рис. 3.2. Классификация систем электросвязи по видам передаваемых сообщений и среды распространения.
