МИНИСТЕРСТВО ОБРАЗОВАНИЯ, НАУКИ, МОЛОДЕЖИ И СПОРТА УКРАИНЫ
ГОСУДАРСТВЕННОЕ ВЫСШЕЕ УЧЕБНОЕ ЗАВЕДЕНИЕ
ДОНЕЦКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Методические указания
к выполнению курсового проекта по дисциплине
«Цифровая схемотехника»
для студентов специальности __________
«Электронные системы»
РАССМОТРЕНО
на заседании кафедры
электронной техники
протокол №__________
УТВЕРЖДЕНО
на заседании учебно-
издательского совета
ГВУЗ ДонНТУ
протокол ___от __________
Донецк,2012
СОДЕРЖАНИЕ
1. |
Задание на курсовой проект. Требования к структуре и содержанию пояснительной записки…………………………….. |
|
|
|
1.1. |
Задание на курсовой проект…………………………………. |
|
|
1.2. |
Требования к структуре и содержанию курсового проекта |
|
|
1.3. |
Порядок работы над курсовым проектом…………………… |
|
2. |
Пример разработки имитационной модели МПС…………………. |
|
|
3. |
Пример разработки функциональной схемы (ФС) МПС…………. |
|
|
|
3.1. |
Разработка ФС узла центрального процессора…………….. |
|
|
3.2. |
Разработка ФС узла внешнего ОЗУ………………………… |
|
|
3.3. |
Разработка ФС узла индикации…………………………….. |
|
|
3.4. |
Разработка ФС узла АЦП и ЦАП…………………………… |
|
4. |
Пример разработки программного обеспечения МПС…………… |
|
|
|
4.1. |
Настройка UART и выдача сообщения «Start»…………….. |
|
|
4.2. |
Выдача в UART данных по запросу………………………… |
|
|
4.3. |
Вывод информации на динамический индикатор…………. |
|
|
4.4. |
Функция вывода на индикатор целочисленной переменной. |
|
|
4.5. |
Функция тестирования ОЗУ…………………………………. |
|
|
4.6. |
Работа с ЦАП…………………………………………………. |
|
5. |
Пояснения к выполнению вариантов заданий…………………….. |
|
|
|
5.1. |
Измерение частоты электрического сигнала………………. |
|
|
5.2. |
Измерение температуры сенсора TMP03/04……………….. |
|
|
5.3. |
Измерение скорости пули……………………………………. |
|
|
5.4. |
Лазерный дальномер………………………………………….. |
|
|
5.5. |
Формирование сигнала с помощью ЦАП…………………… |
|
|
5.6. |
Цифровой фильтр…………………………………………….. |
|
6. |
Справочные материалы…………………………………………….. |
|
|
|
6.1. |
Программируемый периферийный адаптер i8255………… |
|
|
6.2. |
Стандартные функции ввода/вывода Си…………………… |
|
|
6.3. |
Таблица перевода чисел в разные системы исчисления…… |
|
|
6.4. |
Таблица скоростей UART…………………………………… |
|
|
6.5. |
Задание периода переполнения таймера……………………. |
|
|
6.6 |
Правила оформления блок-схем……………………………. |
|
Список рекомендованной литературы………………………………….. |
|
||
Приложение А. Листинг программы для тестирования МПС……. |
|
1. Задание на курсовой проект. Требования к структуре и содержанию пояснительной записки
Задание на курсовой проект.
Разработать измерительную микропроцессорную систему (МПС) контроля и управления объектом. Варианты заданий на проектирование аппаратной части системы приведены в таблице 1. Варианты заданий на разработку программного обеспечения (ПО) приведены в таблице 2.
При старте программа должна выполнять тестирование всех структурных электронных узлов МПС (UART, АЦП, ОЗУ, ЦАП, индикаця).
Табл.1 - Таблица вариантов заданий на курсовой проект
Вариант |
МК |
АЦП |
ЦАП |
ОЗУ |
RS232 |
Семисегм. |
1 |
AT89C52 |
16р. |
|
4кБ |
+ |
4 |
2 |
AT89C55 |
8р. |
12р. |
|
+ |
4 |
3 |
AT89S52 |
12р. |
|
8кБ |
+ |
6 |
4 |
AT89S8252 |
10р. |
10р. |
|
+ |
6 |
5 |
AT89S53 |
16р. |
|
32кБ |
+ |
4 |
6 |
AT89S8253 |
10р. |
8р. |
|
+ |
4 |
7 |
AT89C51RB2 |
12р. |
|
4кБ |
+ |
6 |
8 |
AT89C51RC2 |
8р. |
12р. |
|
+ |
6 |
9 |
AT89C51IC2 |
16р. |
|
8кБ |
+ |
4 |
10 |
AT89C51AC2 |
10р. |
10р. |
|
+ |
4 |
11 |
AT89C51AC3 |
12р. |
|
32кБ |
+ |
6 |
12 |
AT89C51RD2 |
8р. |
8р. |
|
+ |
6 |
13 |
AT89C51ED2 |
16р. |
|
4кБ |
+ |
4 |
14 |
AT89C51ID2 |
10р. |
10р. |
|
+ |
4 |
15 |
AT89C55WD |
12р. |
|
8кБ |
+ |
6 |
16 |
AT89C51RC |
8р. |
10р. |
|
+ |
6 |
17 |
AT89C52 |
16р. |
|
32кБ |
+ |
4 |
18 |
AT89C55 |
10р. |
8р. |
|
+ |
4 |
19 |
AT89S52 |
12р. |
|
4кБ |
+ |
6 |
20 |
AT89S8252 |
8р. |
12р. |
|
+ |
6 |
Табл.2 - Таблица вариантов заданий на ПО
Вариант |
Измеряемый параметр |
Тип индикации |
Дополнительно |
1 |
АЧХ фильтра |
|
Цифровой ФНЧ 2-го порядка. Частота дискретизации Fd=100 Гц, частота среза Fc=5 Гц |
2 |
АЧХ фильтра |
|
Цифровой ФНЧ 2-го порядка. Частота дискретизации Fd=50 Гц, частота среза Fc=1 Гц |
3 |
Частота Fx |
Семисегментн. |
Fx от 1 до 40 кГц |
4 |
Частота Fx |
UART циклически |
Fx от 1 до 40 кГц |
5 |
Частота Fx |
UART по запросу |
Fx от 1 до 40 кГц |
6 |
Температура |
Семисегментн. |
Датчик температуры ТМР03 |
7 |
Температура |
UART циклически |
Датчик температуры ТМР03 |
8 |
Температура |
UART по запросу |
Датчик температуры ТМР03 |
9 |
Скорость пули |
Семисегментн. |
L=1 м; v от 100 до 200 м/с |
10 |
Скорость пули |
UART циклически |
L=1 м; v от 100 до 200 м/с |
11 |
Расстояние |
Семисегментн. |
L от 5 до 50 м; Fm=1 МГц |
12 |
|
ЦАП |
Сформировать на выходе ЦАП сигнал требуемой формы и частоты (диаграмма 1) |
13 |
Расстояние |
UART по запросу |
L от 5 до 50 м; Fm=1 МГц |
14 |
|
ЦАП |
Сформировать на выходе ЦАП сигнал требуемой формы и частоты (диаграмма 2) |
15 |
Расстояние |
UART циклически |
L от 5 до 50 м; Fm=1 МГц |
16 |
|
|
Сформировать на выходе ЦАП сигнал требуемой формы и частоты (диаграмма 3) |
17 |
Частота Fx |
Семисегментн. |
Fx от 1 до 40 кГц |
18 |
|
|
Сформировать на выходе ЦАП сигнал требуемой формы и частоты (диаграмма 4) |

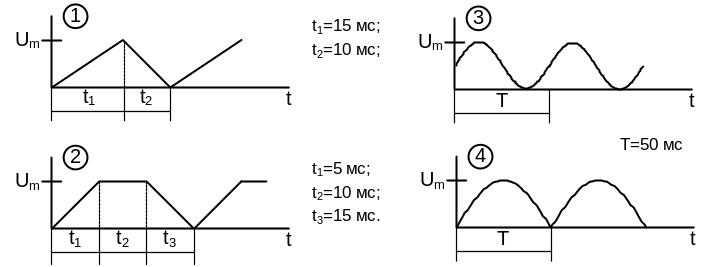

Рис.1 – Формы сигналов на выходе ЦАП.
Требования к структуре и содержанию курсового проекта.
Курсовой проект оформляется в виде пояснительной записки (ПЗ). ПЗ должна содержать:
– титульный лист;
– лист задания;
– реферат;
– перечень сокращений;
– содержание;
– введение;
– текст ПЗ;
– выводы;
– перечень ссылок;
– приложения.
Текст ПЗ должен включать в себя следующие пункты:
Разработка структурной схемы МПС.
Выбор элементной базы.
Разработка функциональной схемы МПС и словесного алгоритма ее функционирования.
Разработка имитационной модели МПС.
Разработка ПО.
Разработка блок-схем ПО.
Разработка программы.
Моделирование работы МПС.
Структурная схема МПС должна отражать структурные элементы системы и связи между ними.
При выборе элементной базы необходимо кратко обосновать выбор микросхем, указать их назначение, принцип работы, назначение выводов, привести условное графическое обозначение микросхемы на принципиальной схеме и ее основные технические характеристики.
Функциональная схема МПС отличается от принципиальной отсутствием линий питания, блокировочных конденсаторов, разъемов и прочих элементов, не отражающих принцип функционирования системы. Для улучшения читабельности однотипные сигналы на функциональной схеме (ФС) необходимо объединить в шины. Именно функциональная схема отражает принцип функционирования системы. Ее разработку следует разбить на этапы. К примеру, разработка ФС узла центрального процессора, узла ОЗУ, узла индикации, узла АЦП/ЦАП, узла последовательного канала ввода/вывода, узла датчиков. Далее будет рассмотрен пример разработки ФС МПС.
Блок-схемы ПО составляются для выбранной подпрограммы и не должны быть слишком простыми или слишком сложными. Рекомендуемое количество блоков от 5 до 20 на подпрограмму. Листинг программы выносится в приложение. Пояснительная записка должна содержать текстовую часть с описанием структуры ПО, а также описанием назначения и функций каждой подпрограммы.
При составлении имитационной модели принципиальной схемы МПС необходимо учитывать, что элементная база пакета Proteus (как и любого другого пакета моделирования) имеет ограниченный объем. Несмотря на то, что данная программа позволяет пополнять библиотеки новыми моделями, созданными фирмами-разработчиками электронных компонентов, или моделями, составленными собственными силами, рекомендуется использовать элементы из категории Modelling Primitives. Эта категория содержит модели базовых элементов электроники и носит обобщающий характер. Модели здесь максимально упрощены, что облегчает процесс работы с ними. Однако они не имеют физических аналогов, и поэтому выводы элементов из данной категории не пронумерованы. Из категории Modelling Primitives рекомендуется взять ОЗУ, дешифратор шины адреса, АЦП, ЦАП. Отметим, что необходимая информация по компонентам содержится в хэлпе на соответствующий элемент в Proteus.
Порядок работы над курсовым проектом.
Создать модель принципиальной схемы в Proteus.
Написать ПО для тестирования всех структурных электронных узлов МПС (UART, АЦП, ОЗУ, ЦАП, индикаця).
Написать ПО в соответствии с вариантом задания.
Оформить ПЗ.
