Спроектировать круглый фасонный резец с радиальной подачей для обработки детали типа валик
Вариант |
Материал |
Размер детали, мм |
|||||||||
D |
D1 |
D2 |
D3 |
D4 |
l |
l1 |
l2 |
l3 |
R |
||
К26 |
Сталь 35 |
50 |
35 |
25 |
30 |
50 |
45 |
20 |
5 |
10 |
24 |
К27 |
Бронза Бр. АЖН11-6-6, 200 НВ |
45 |
35 |
20 |
30 |
43 |
45 |
18 |
7 |
10 |
20 |
К28 |
Серый чугун СЧ 10, НВ 150 |
44 |
36 |
24 |
32 |
44 |
40 |
17 |
5 |
8 |
18 |
К29 |
Бронза Бр. АЖН 11-6-6, 180 НВ |
42 |
34 |
22 |
30 |
42 |
40 |
15 |
5 |
10 |
16 |
К30 |
Сталь 30Л
|
40 |
32 |
24 |
30 |
40 |
42 |
20 |
6 |
16 |
20 |

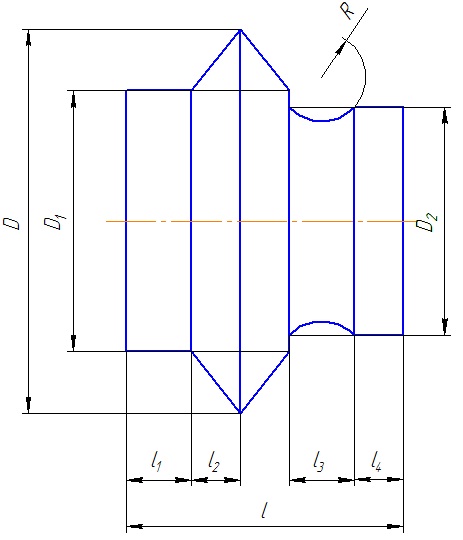

Спроектировать круглый фасонный резец с радиальной подачей для обработки детали типа валик
Вариант |
Материал |
Размер детали, мм |
||||||||
D |
D1 |
D2 |
l |
l1 |
l2 |
l3 |
l4 |
R |
||
К31 |
Сталь 35 |
46 |
36 |
26 |
40 |
10 |
8 |
10 |
4 |
12 |
К32 |
Бронза Бр. АЖН11-6-6, 200 НВ |
45 |
36 |
20 |
45 |
7 |
10 |
13 |
5 |
16 |
К33 |
Серый чугун СЧ 10, НВ 150 |
44 |
36 |
24 |
44 |
8 |
8 |
14 |
6 |
18 |
К34 |
Бронза Бр. АЖН 11-6-6, 180 НВ |
42 |
32 |
22 |
42 |
5 |
10 |
12 |
5 |
14 |
К35 |
Сталь 30Л
|
40 |
30 |
24 |
40 |
5 |
6 |
8 |
5 |
10 |

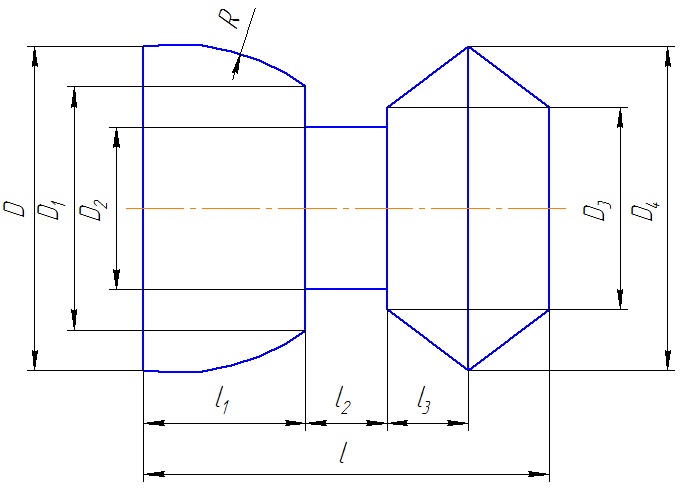

Спроектировать круглый фасонный резец с радиальной подачей для обработки детали типа валик
Вариант |
Материал |
Размер детали, мм |
||||||||||
l |
l1 |
l2 |
l3 |
l4 |
l5 |
D1 |
D2 |
D3 |
D4 |
R |
||
К 36 |
Сталь 45 |
50 |
5 |
3 |
20 |
5 |
5 |
26 |
20 |
36 |
30 |
10 |
К 37 |
Бронза |
50 |
6 |
4 |
20 |
5 |
5 |
26 |
20 |
40 |
36 |
20 |
К 38 |
Сталь 40Х |
50 |
7 |
4 |
25 |
5 |
5 |
18 |
20 |
30 |
24 |
10 |
К 39 |
Чугун СЧ21-40 |
50 |
5 |
3 |
25 |
5 |
5 |
18 |
20 |
30 |
24 |
20 |
К 40 |
Алюминий |
50 |
5 |
4 |
20 |
5 |
5 |
26 |
20 |
40 |
30 |
10 |
