Задачи по разделу «Неуправляемые выпрямители» для самостоятельного решения

2-17. В схеме однофазного однополупериодного выпрямителя (рис.2-1) ; .

2-18. Чем характеризуется качество выпрямленного напряжения, тока?

2-19. Как влияет характер нагрузки на постоянную составляющую выпрямленного напряжения в однофазной однополупериодной схеме выпрям­ления?

2-20. Для схемы рис.2-3 изобразить э.д.с. на дросселе и объяснить её изменение?

2-21. Для чего вводят дроссель в цепь нагрузки выпрямителя?

2-22. Как определить длительность открытого состояния силовых вен­тилей выпрямителя?

2-23. Как зависит внешняя характеристика однофазного однополупериод­ного выпрямителя от характера нагрузки?

2-24. Какова величина постоянной составляющей выпрямленного напряже­ния в схеме рис.2-3 при ?

2-25. Как определяется расчетная мощность выпрямительного трансфор­матора?

2 -26. Что такое "мощность искажения" и каковы её особенности и при­чины возникновения?

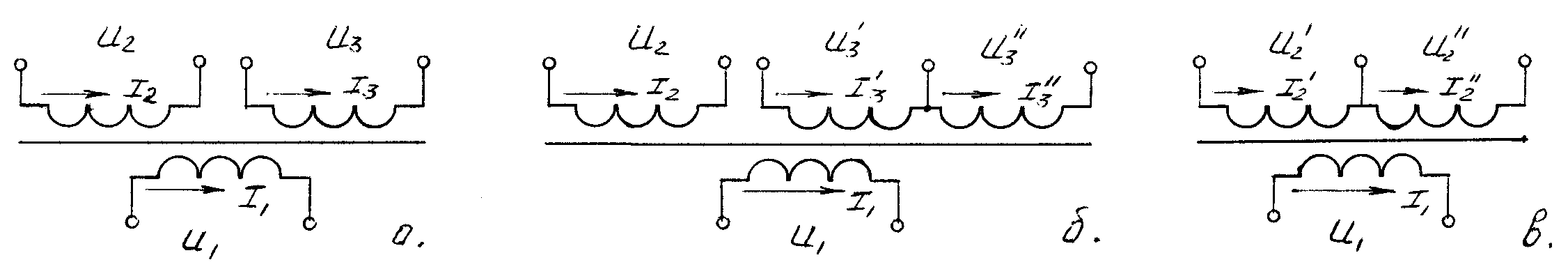

2-27. Записать выражения для расчетной мощности следующих схем трансформаторов:

где U₁, I₁ - действующее значение напряжения и тока в первичной об­мотке трансформатора;

- напряжение и токи в обмотках на вторичной стороне трансформатора.

2-28. Записать выражение мощности, переносимой первой гармоникой тока выпрямительного трансформатора, 2-ой гармоникой, 3-й гармоникой. Каковы особенности этой мощности?

2-29. Почему в выпрямительном трансформаторе однофазного мостового выпрямителя мощности первичной и вторичной обмоток , а в схеме выпрямителя средней точкой ?

2 -30. Почему в схеме рис.2-35 мощность вторичной обмотки трансформа­тора , где мощность нагрузки, хотя ток i₂ синусоидален?

2-31. Почему в схеме рис.2-10 мощность первичной обмотки трансформатора , хотя ток i₁ синусоидален?

2-32. Построить кривую изменения тока в первичной обмотке трансформатора, при условии, что ; на рисунке 2-35; 2-36; 2-37; 2-38.

2-33. Как изменится кривая тока на рис.2-35, 2-36, 2-37, 2-38 при условии, что ; .

2-34. Построить кривую тока i, в первичной обмотке трансформатора и кривую напряжения в вентиле в схеме на рис.2-39.

2-35. Построить кривую ток i в первичной обмотке трансформатора и кривую напряжения на вентиле в схеме на рис.2-40, если ; .

2 -36. Построить кривую тока i, и кри­вую напряжения на вентиле в схеме рис.2-41 ; .

2-37. Построить кривую тока в первичной обмотке трансформатора i₁ и кривую напряжения на вентиле в схеме рис.2-42.

2-38. Определить действующее значение тока в первичной обмотке трансформатора на рис.2-43, если .

2-39. Определить действующее значение тока вентиля в схеме на рис.2-44, если .

2 -40. Определить действующее значение то­ка I₁, в первичной обмотке трансформатора в схеме на рис.2-45, если .

2-41. В трехфазной нулевой схеме выпрямителя во вторичной обмотке фазы а перепутаны начало и конец обмотки (рис.2-46). Вычислить постоянную составляющую выпрямленного напряжения E_d, действующее значение токов в первичной обмотке трансформатора, вели . Построить кривую напряжения на вентилях.

2-42. Решить задачу 2-41 при условии, что в цепь нагрузки включен дроссель .

2-43. Определить действующее значение тока в первичной обмотке трансформатора в схеме на рис.2-47, если . Построить кривую напряжения на вентиле.

2-44. Определить постоянную составляющую выпря­мленного напряжения в схеме на рис.2-48, если вышли из строя вентили В₁ и В₄ (неисправность тока "обрыв") . Вычислить на сколько процентов выпрямленное напряжение снизилось по сравнению с исправлен­ным выпрямителем.

2 -45. Вычислить действующее значение тока I₁ в первичных обмотках трансформаторов и в схеме на рис.2-49, если ; ; ; . Построить кривую выпрямленного напряжения U_d и напряжения на вентиле. Как изменятся результаты расчета и построения при ?

2-46. В схеме рис.2-50 вычислить постоянную составляющую выпрямленного напряжения E_d, если . Построить кривую U_d и напряжения на вентиле U_в.
