5 Графическая часть

5.1 Графическая часть может носить как иллюстрационный характер, так и являться итогом творческого труда, т.е. представлена чертежами с размерами, полученными на основе выполненных расчетов.

5.2 Содержание иллюстрационных чертежей должно охватывать весь материал расчетно-пояснительной записки.

5.3 Масштабы изображений и их обозначение см, ГОСТ 2.302-68.

5.4 Масштабы уменьшения : 1:2; 1:2,5; 1:4: 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.

5.5 Масштабы увеличения 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.

5.6 Натуральная величина 1:1.

5.7 Для генеральных планов крупных объектов допускаются масштабы: 1:2000; 1:5000; 1:10000; 1:25000; 1:50000.

5.8 Масштабы указывают:

- в основной надписи - по типу 1:1; 1:2; 2:1 и т.д.;

- в остальных случаях с буквой М - по типу М1:1; M1:2; M2:1 и т.д.

5.9 Графическая часть курсового проекта выполняется на чертежной бумаге формата А1.

В других работах возможно применение форматов согласно ГОСТ 2.301-63. Размеры основных форматов:

А1 594x841

А2 420x594

A3 297x420

А4 210x297

5.10 Все чертежи и схемы должны быть снабжены основными надписями и дополнительными графами в соответствии с ГОСТ 2.104-68, как показано па рисунке 3.

Рисунок 3. Расположение основной надписи и дополнительной графы на формате А1.

5.11 На всех форматах, кроме формата А4, основную надпись можно располагать как вдоль длинной так и вдоль короткой стороны. На формате А4 основную надпись располагают только вдоль короткой стороны.

5.12 Размеры основной надписи чертежей и схем приведены на рисунке 4.

Рисунок 4 - Размеры основной надписи по ГОСТ2.104-68 (форма 1)

5.13 Рекомендации по заполнению основной надписи:

-в (1) - наименование изделия; в соответствии с требованиями ГОСТ 2.109-73. Наименование должно быть кратким и записываться в именительном падеже единственного числа; на первом месте должно быть имя существительное;

- в (2) - шифр документа. Согласно ГОСТ 2.201-80 для всех текстовых и графических учебных документов в техникуме введено унифицированное обозначение, состоящее из шести групп.

XX. X. ХХХХХХ. XX. XX. XX. XX

I гр. 2гр, Згр. 4гр. 5гр бгр.

Первая группа (1гр.)-первые буквы названия учебного документа - курсовой проект - КП:

Вторая группа (2гр.) - код специальности - 5.090605-

Третья группа (Згр.) - номер учебной группы:

первая группа 01;

вторая группа 02.

Четвертая группа (4гр.) - номер варианта: первый . 01;

второй 02 и т.д.

Пятая группа (5гр.) - В пояснительной записке к курсовому проекту проставляются два нуля (00). В графической части указывается номер чертежа.

Шестая группа (6гр.) - обозначение типа документа - пояснительная записка ПЗ.

Конструкторские документы обозначаются по ГОСТ 2.102-68, как показано в таблице 1.

Таблица 1 - Номенклатура конструкторских документов

Наименование документа

Обозначение типа документа.

Чертеж детали

Сборочный чертеж

СБ

Чертеж общего вида

ВО

Габаритный чертеж

ГЧ

Монтажный чертеж

МЧ

Электромонтажный чертеж

МЭ

Теоретический чертеж:

ТЧ

Схема обозначается шифром, состоящим из буквы и цифры, которые соответственно указывают на вид и тип схемы, согласно ГОСТ 2.701-84, смотри таблицу 2 и таблицу 3.

Таблица 2 Виды схем

Наименование схемы

Обозначение

Электрическая

Э

Гидравлическая

Г

Пневматическая

П

Газовая

Х

Кинематическая

К

Вакуумная

В

Оптическая

Л

Энергетическая

Р

Таблица 2 Виды схем

Наименование схемы

Обозначение

Структурная

1

Функциональная

2

Принципиальная

3

Соединений (монтажная)

4

Подключения

5

Общая

6

Расположения

7

Объединенная

0

Например, схема электрическая принципиальная имеет шрифт Э3, схема электрическая расположения Э7.

Пример обозначения пояснительной записки к курсовому проекту студента первой группы, пятнадцатого варианта по списку учебного журнала:

КП 5.090605.01.15.00.ПЗ

5.14 Основные надписи для текстового материала пояснительной записки и спецификаций представлены на рис.5,6.

Рис.5. Образец основной надписи, располагаемой на листе с рефератом и первом листе спецификации.

Рис.6. Образец основной надписи, располагаемой на листах с содержанием и последующих листах спецификаций.

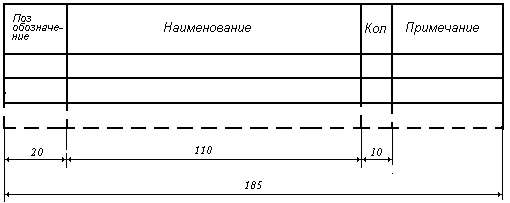

5.15 К схемам заполняется таблица перечня элементов. Расстояние между таблицей и основной надписью должно быть н менее 12-20мм. Образец таблицы показан на рис.7.

Рис.7 Размеры таблицы перечня элементов

Приложение .

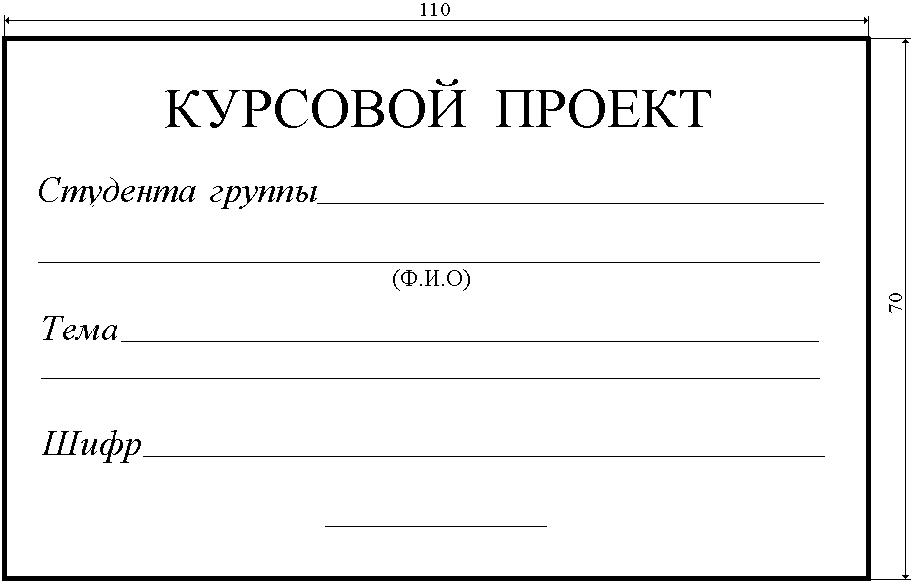

Приложение А.

МИНИСТЕРСТВО ОБРАЗОВАНИЯ УКРАИНЫ

Донецкий политехнический техникум

КУРСОВОЙ ПРОЕКТ

"Электроснабжение завода"

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

КП 5.090605.01.15.00.ПЗ

Проект состоит из:

пояснительной записки на____листах

графической части на________листах

Проект разработал

(подпись, дата)

Руководитель проекта

(подпись, дата)

2009

Приложение Б.

РЕФЕРАТ

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К КУРСОВОМУ ПРОЕКТУ

__С., __РИС., __.ТАБЛ., __.ПРИЛОЖЕНИЙ, __.ИСТОЧНИКОВ

Объектом данного курсового проекта является электроснабжение завода.

Цель проекта – расчет электрических нагрузок одного цеха и завода в целом, определение места расположения ГПП, выбор систем внешнего и внутреннего электроснабжения цехов и завода в целом выбор электрооборудования, составление принципиальной однолинейной схемы электроснабжения потребителей завода, выбор электрооборудования ТП 10/0,4 кВ, разработка релейной защиты, расчет заземления, а также технической документации по данному проекту.

Расчеты нагрузок выполнялись с использованием метода упорядоченных диаграмм (коэффициента максимума), выбор оборудования ТП 10/0,4 кВ и аппаратов релейной защиты производился с учетом данных, полученных при расчете токов короткого замыкания.

В результате проведенных расчетов и полученных данных можно сделать вывод, что разработанная система электроснабжения и выбранное оборудование ТП 6/04 кВ может обеспечить бесперебойное, надежное питание потребителей завода для выпуска качественной продукции.

ЭЛЕКТРОСНАБЖЕНИЕ, КОЭФФИЦИЕНТ МАКСИМУМА, ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ, КОМПЕНСАЦИЯ РЕАКТИВНОЙ МОЩНОСТИ, , РЕЛЕЙНАЯ ЗАЩИТА И АВТОМАТИКА, ЗАЗЕМЛЕНИЕ,

ПРИЛОЖЕНИЕ

Округление чисел

В практической деятельности человека бывают числа двух видов: точные и приближённые. Часто знание лишь о приближённом числе достаточно для понимания сути дела. Иногда употребляют приближённые числа, так как точное не требуется, а иногда точное число невозможно найти в принципе. Технические расчеты часто являются приближенными. Так, в большинстве электротехнических задач допускаемая погрешность расчетов составляет до 5-10%. Поэтому нет необходимости записывать результаты с большим количеством цифр, а достаточно показывать всего лишь три значащие цифры. В некоторых случаях, (например, при определении числа витков обмоток, числа конденсаторов и т.п.) результат не может быть дробным, поэтому его необходимо округлять до целого числа.

В приближённых вычислениях часто приходится округлять как точные, так и приближённые числа. Под округлением понимают отбрасывание одной или нескольких последних цифр в десятичном представлении числа. При округлении соблюдают следующие правила.

Правило 1

Если первая из отбрасываемых цифр больше 5, то последняя из сохраняющихся цифр увеличивается на 1. Если первая из отбрасываемых цифр равна 5, а за ней следуют одна или несколько значащих цифр, то последняя из сохраняющихся цифр также увеличивается на 1.

Пример 1

Округлить число 74,28 до десятых.

Показать решение

При округлении числа 74,28 до десятых следует написать 74,3. Действительно, за цифрой 2, обозначающей разряд десятых следует цифра 8, которая больше 5. Следовательно, цифру 2 нужно увеличить на 1. Получается, как и было сказано, 74,3.

Ответ. 74,3.

Пример 2

Округлить число 74,253 до десятых.

Показать решение

При округлении числа 74,253 до десятых также следует написать 74,3. Действительно, за цифрой 2, обозначающей разряд десятых, следует цифра 5, причём за этой цифрой есть ещё одна значащая цифра. Следовательно, цифру 2 нужно увеличить на 1. Получается, как и было сказано 74,3.

Ответ. 74,3.

Правило 2

Если первая из отбрасываемых цифр меньше 5, то последняя из сохраняемых цифр остаётся неизменной.

Пример 3

Округлить число 74,24 до десятых.

Показать решение

При округлении числа 74,24 до десятых следует написать 74,2. Действительно, за цифрой 2, обозначающей разряд десятых, следует цифра 4, которая меньше 5. Следовательно, цифру 2 нужно оставить без изменения. Получается, как и было сказано, 74,2.

Ответ. 74,2.

Правило 3

Если отбрасывается цифра 5, а за ней нет, и никогда не было значащих цифр, то последняя из сохраняемых цифр остаётся неизменной, если она чётная, и увеличивается на 1, если она нечётная.

Пример 4

Округлить до десятых число 74,25.

Показать решение

Так как отбрасывается цифра 5, а за ней нет значащих цифр, причём сохраняемая цифра 2 – чётная, то её нужно оставить без изменений. Окончательно: 74,2.

Ответ. 74,2.

Пример 4

Округлить до десятых число 74,35.

Показать решение

Так как отбрасывается цифра 5, а за ней нет значащих цифр, причём сохраняемая цифра 3 – нечётная, то её нужно увеличить на единицу (до чётного числа). Окончательно: 74,4.

Ответ. 74,4.

Замечание. Во многих практических задачах пользуются упрощёнными правилами округления, согласно которым цифра, если за ней стоят цифры 0, 1, 2, 3, 4, при округлении не изменяется и увеличивается на 1 в противоположном случае. Это правило немного отлично от строгого правила, приведённого в нашем курсе. Будьте внимательны при решении задач – следует пользоваться строгими правилами округления.

Примеры округления чисел, применяемые в электротехнических расчетах, показаны в таблице

Таблица Примеры округления чисел

Число, полученное при расчете

Округленное число

16789,567

16700

166500

166000

167500

168000

15,625

15,6

15,665

15,7

1,552

1,55

0,00345723

0,00346

0,00345423

0,00345

0,00345523

0,00346

Список использованных источников

1.Правила устройства электроустановок. М.: «Энергоатомиздат». 1986

2.Указания по определению электрических нагрузок в промышленных установках. «Инструктивные указания по проектированию электротехнических промышленных установок».М.: «Энергия».1966. № 6.

3.Справочник по электроснабжению промышленных предприятий. Под редакцией Федорова А.А.

4.Липкин Б.Н. Электроснабжение промышленных предприятий и установок М.: «Энергоатомиздат»1990.

5. Липкин Б.Н. Электроснабжение промышленных предприятий и установок М.: «Энергия»1972

6.Федоров А.А. Основы электроснабжения промышленных предприятий. М.: «Энергия».1972.

7.Крючков И.П., Кувшинский Н.Н., Неклепаев Б.Н. Электрическая часть электростанций и подстанций. Справочные материалы для дипломного и курсового проектирования. М.: «Энергия».1978.
