МИНИСТЕРСТВО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное агентство железнодорожного транспорта
Государственное образовательное учреждение высшего профессионального образования
Самарский государственный университет путей сообщения
(СамГУПС)
Отчет по практике
на тему: Ремонт и испытание крана машиниста № 395 .
Выполнил: студент гр. 792
Паршин А.С.
Проверил: Фролов С.Г.
Самара 2012
Реферат
В данном отчёте по практике проведены теоретические исследования по вопросам:
1. Назначение и особенности конструкции крана машиниста № 395
2.Приведена технологическая карта ремонта крана машиниста № 395
3.Требования по охране труда и техники безопасности при ремонте данного узла
В данном отчёте имеется 14 листов машинописного текста 1 таблица, 1 рисунок, в библиографическом списке приведено 2 наименования.
Содержание
1. Реферат 2
2. Введение 4
3. Назначение и особенности конструкции крана машиниста № 395 6
4. Основные неисправности и ремонт крана машиниста № 395 8
5. Требования по охране труда и техники безопасности при ремонте крана машиниста № 395 11
6. Заключение 13
7. Библиографический список 14
Введение
Транспорт играет огромную роль в экономике страны. От его работы зависят развитие и нормальное функционирование предприятий промышленности, сельского хозяйства, снабжения и торговли. Велико его значение во внешнеэкономических связях, в деле обороны страны, в освоении новых экономических районов.
Единая транспортная сеть включает железнодорожный, водный (морской и речной), автомобильный, воздушный и трубопроводный транспорт. Основным видом транспорта в России является железнодорожный, на его долю приходится 85 % всего грузооборота и около 40 % пассажирооборота. Первостепенная роль железнодорожного транспорта определяется экономическими и географическими особенностями: значительными расстояниями, размещением промышленных предприятий, концентрацией производства, особенностью водных путей и т. п.
Работа железных дорог имеет свою специфику. Предприятия, сооружения и устройства железнодорожного транспорта размещены на огромной территории. Тысячи железнодорожных станций, разъездов, депо, дистанций пути, мостов, устройств связи и сигнализации, дистанций электроснабжения, вычислительных центров должны обеспечить бесперебойную и согласованную работу по выполнению планов перевозок грузов и пассажиров. Перевозочный процесс осуществляется непрерывно, днем и ночью, в любое время года независимо от погодных и климатических условий. Успех этой работы определяется не только надежностью технических устройств, но и четкой, слаженной деятельностью всех специалистов железнодорожного транспорта, поэтому централизация
руководства движением и производственная дисциплина на железнодорожном транспорте имеют первостепенное значение.
Важнейшее требование к работе железных дорог — обеспечение полной безопасности движения поездов, безопасности пассажиров и обслуживающего персонала, сохранности перевозимых грузов.
Перед железнодорожным транспортом стоят задачи комплексного развития и повышения эффективности использования транспортных средств, ускорения оборота подвижного состава, увеличения массы и скорости движения поездов, укрепления трудовой и производственной дисциплины, строгого соблюдения графика и обеспечения безопасности движения. Эти требования учтены при изложении материала в данном учебном пособии.
Назначение и особенности конструкции крана машиниста № 395
Краны машиниста предназначены для управления прямо действующими и непрямо действующими тормозами подвижного состава. На локомотиве применяют краны двух типов: угловые и временные.
Временные краны имеют градационный сектор, на котором фиксируются рабочие положения ручки. Выдержка ручки крана в этих положениях определяет получение соответствующего действия. Краны машиниста этого типа имеют золотник, сообщающий тормозную магистраль (ТМ) с главными резервуарами (ГР) и атмосферой (Ат).
Действие кранов углового типа зависит от величины угла поворота ручки крана из исходного положения.
К конструкции крана машиниста предъявляются следующие технические требования:
для ускорения процесса зарядки и отпуска тормозов должно использоваться давление главных резервуаров;
кран должен автоматически переходить с любого сверхзарядного давление в тормозной магистрали на зарядный уровень регулируемым темпом;
при поездном положении ручки кран должен поддерживать требуемое заданное давление в тормозной магистрали;
у крана должно быть положение перекрыши, желательно, два положения: с питанием и без питания утечек из тормозной магистрали;
служебное торможение кран должен производить определенным темпом с любого уровня зарядного давления, как полное, так и ступенчатое;
отпуск тормозов должен быть полным и ступенчатым;
должна быть автоматическая зависимость между величиной начального, скачком повышения давления в ТМ при отпуске, и величиной ступени торможения, предшествовавшей отпуску поездным положением;
при экстренном торможении кран должен обеспечивать прямое сообщение тормозной магистрали с атмосферой.

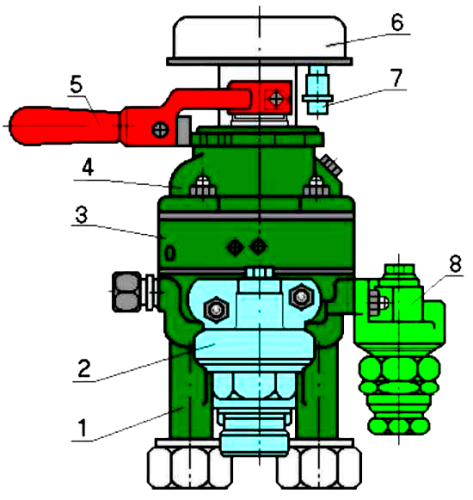

Поездной кран состоит из пяти пневматических частей: корпуса нижней части 1. редуктора зарядного давления 2, средней части 3, крышки 4, стабилизатора темпа ликвидации сверхзарядного давления 8 и электрического контроллера 6.
