5.7.1. Разработка модельной конструкции рукава по эскизу.

Таблица 5.7.1

Обозначение участка на чертеже	Наименование участка	Значение см.
1	2	3
А-Б	Длина разреза шлицы рукава	12.0
Б-В А-Г	Ширина шлицы рукава	4.0
Б-Д	Высота для создания угла	2.0

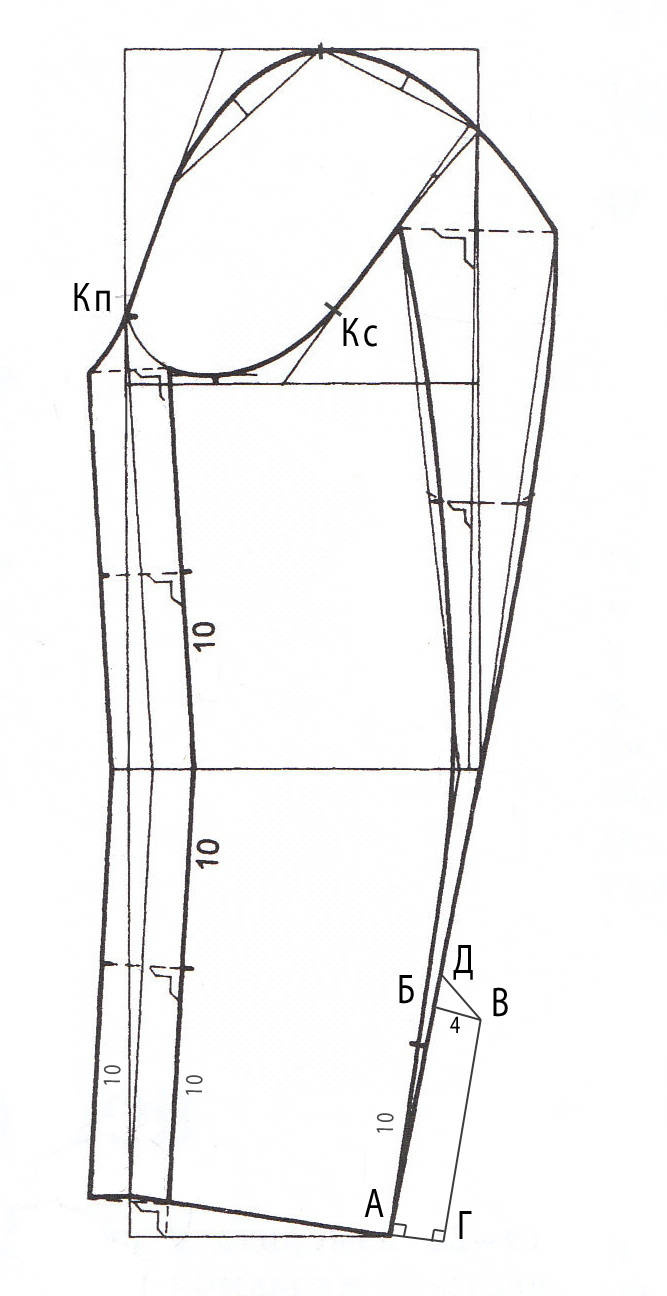

Рисунок 5.7.1. Чертёж модельной конструкции втачного двухшовного рукава жакета женского. Модель №1 Размер 168-92-98. М 1:4

5.7.2. Разработка модельной конструкции брюк по эскизу.

Таблица 5.7.2.

Обозначение участка на чертеже	Наименование участка	Значение см.
1	2	3
1-2	Понижение линии пояса	5.0
1а-2а	Понижение линии пояса	5.0
3-4	Понижение линии пояса	5.0
3а-4а	Понижение линии пояса	5.0
5-6	Удлинение брюк по низу	4.0
5а-6а	Удлинение брюк по низу	4.0
7-8	Удлинение брюк по низу	4.0
7а-8а	Удлинение брюк по низу	4.0
9	Кз нижнего конца молнии (отложить на величину 2.0см от линии бедер вниз по боковому шву)	2.0

Рисунок 5.7.2. Чертёж модельной конструкции втачного двухшовного рукава жакета женского. Модель №1 Размер 168-92-98. М 1:4

5.8. Проверка правильности сопряжения конструктивных линий.

Таблица 5.8.

№	Участок сопряжений		Рисунок в масштабе 1:4
1	2		3
1.	Сопряжение линии горловины при совмещении плечевых линий полочки и спинки
2.	Сопряжение плечевых линий полочки и спинки при совмещении линий рельефа
3.	Сопряжение линии низа изделия при совмещении линий рельефа
4.	Сопряжение среза проймы при совмещении плечевых линий
5.	Сопряжение среза проймы при совмещении боковых линий
6.	Сопряжение линии низа изделия при совмещении линий переднего шва
7.	Сопряжение линии отката рукава при совмещении линий переднего шва
8.	Сопряжение линии отката рукава при совмещении линий локтевого шва
9.	Совмещение линии низа рукава при совмещении передних и локтевых срезов
10.		Сопряжение линии талии брюк при совмещении боковых срезов
11.		Сопряжение среднего среза при совмещении шаговых срезов
12.		Сопряжение линии низа брюк при совмещении боковых срезов
13.		Сопряжение линии низа при совмещении шаговых срезов
