6. Горелки для газовой сварки.

Горелки служат для смешения кислорода и горючего газа и получения высокотемпературного пламени, используемого при сварке для плавления металла.

Наибольшее распространение получили инжекторные ацетиленовые горелки.

Схема инжекторной горелки приведена на рис. 15.

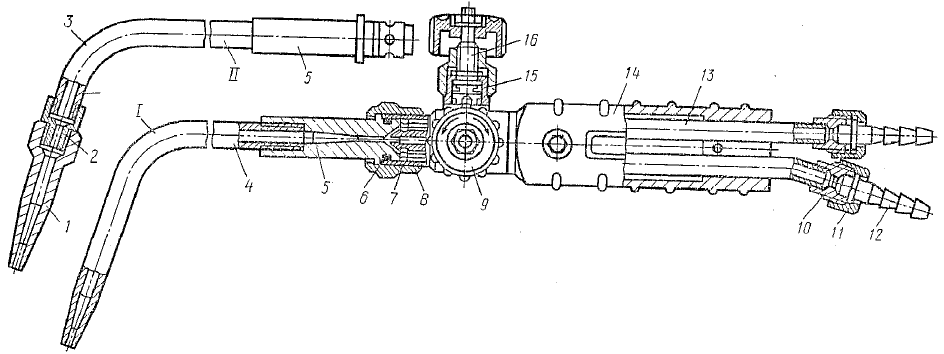

Рис. 15 . Схема инжекторной горелки.

1 – наконечник ; 2 - ниппель для подсоединения наконечника; 3 – трубка горючей смеси; 4 – уельный наконечник; 5 – смесительная камера; 6 – уплотнительное кольцо; 7 – инжектор; 8 – накидная гайка; 9 – ацетиленовый вентиль; 10 – штуцер; 11 – накидная гайка; 12 – шланговый ниппель; 13 – входная трубка; 14 – рукоятка; 15 – прокладка; 16 – кислородный вентиль.

Подача ацетилена в смесительную камеру 10 горелки производится за счет инжекции.

Инжекцией называется процесс подсоса газа низкого давления струей газа, подводимого под более высоким давлением.

- 13 -

Схема инжекторного узла горелки приведена на рис. 16 .

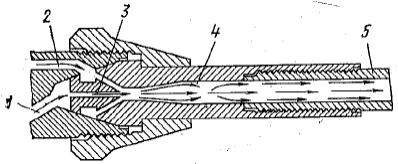

Рис.16. Инжекторный узел горелки.

Кислород через ниппель под давлением поступает по каналу 1 в сопло инжектора 3 и

с большой скоростью выходит из центрального канала инжектора. При этом струя кислорода создает разрежение в ацетиленовом канале, в результате чего ацетилен подсасывается в смесительную камеру.

Кислород и ацетилен, поступившие в смесительную камеру 4 и имеющую конически расширяющийся канал, смешиваются и образуют горючую смесь, которая по трубке 5 идет в наконечник горелки и на выходе которого сгорает, образуя сварочное пламя.

Подача газов регулируется кислородным и ацетиленовым вентилями, расположенными на корпусе горелки.

Горелки снабжают набором сменных наконечников, отличающихся разным расходом газов за счет разного диаметра выходного отверстия и предназначенных для сварки металла разной толщины.

Чем больше диаметр выходного отверстия наконечника, тем больше мощность газового пламени, а значит больше толщина свариваемого металла.

Нормальная работа горелки обеспечивается при давлении кислорода 1 – 4 бар и давлении ацетилена 0,1 – 1 бар.

Конкретное давление кислорода устанавливается в зависимости от номера наконечника.

Наконечники газовой горелки подбирают в зависимости от толщины свариваемого металла согласно таблицы (рис. 17).

Номер наконечника

0

1

2

3

4

5

Толщина свариваемого металла, мм

0,2 – 0,5

0,5 - 1

1 - 2

2 - 4

4 - 6

6 - 9

Давление кислорода, бар

1,5 - 3

1,5 - 3

2 - 3

2 - 3

2 - 4

3 - 4

Длина ядра пламени, мм

5 - 6

6 - 7

8 - 9

10 - 11

12 - 14

15 - 17

Рис. 17. Таблица выбора наконечников инжекторной горелки.

- 14 -

Для обеспечения стабильного горения пламени каждому номеру наконечника соответствует свой номер инжектора.

Для обеспечения нормальной работы горелки необходимо соблюдать правила эксплуатации горелок.

- правильно зажигать и гасить горелку;

- правильно производить регулировку газового пламени;

- не допускать повреждения горелки;

- регулярно проверять инжекцию горелки;

- регулярно следить за герметичностью всех узлов горелки;

- не допускать повреждения наконечников горелки.

Проверку инжекции горелки проводят в следующей последовательности:

- отсоединяют от горелки ацетиленовый рукав;

- отрывают ацетиленовый вентиль;

- открывают килородный редуктор и устанавливают рабочее давление кислорода;

- открывают кислородный вентиль, выпуская кислород в окружающий вентиль;

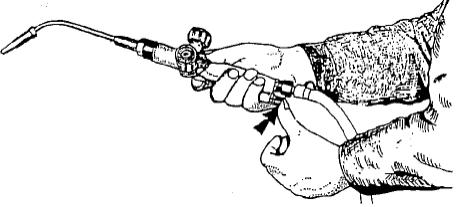

- подсоединяют палец к ацетиленовому штуцеру горелки (рис. 18 ), проверяя разрежение в ацетиленовом канале, которое выражается в присасывании пальца к штуцеру.

Если палец не присасыватся к ацетиленовому штуцеру, то инжекция отсутствует и

эксплуатация горелки категорически запрещена и горелка требует ремонта.

Рис. 18. Схема проверки инжекции.

Порядок зажигания инжекторной горелки.

- открыть вентили ацетиленового и кислородного баллонов;

- установить на редукторе по манометру требуемое рабочее давление ацетилена и кислорода;

- открыть немного вентиль кислорода для создания инжекции в горелке;

- открыть примерно на четверть вентиль ацетилена;

- в течении нескольких секунд дать возможность вытекания горючей смеси в окружающий воздух;

- поджечь горючую смесь;

- отрегулировать газовое пламя.

- 15 -

Порядок гашения инжекторной горелки.

- закрыть вентиль подачи ацетилена на горелке;

- закрыть кислородный вентиль на горелке;

- закрыть вентили на баллонах;

- выпустить остатки газов из горелки и закрыть вентили горелки;

- освободить регулировочные винты на редукторах.

Газосварщик должен ежедневно осматривать наконечник горелки и следить за его исправностью.

Торцевая часть поверхности наконечника должна регулярно очищаться от нагара и мелких брызг напильником с последующей полировкой его наждачной бумагой.

Выходное отверстие наконечника при необходимости должно очищаться от загрязнений с помощью специальных иголок.
