4. Устройства обеспечения безопасности.

Устройства обеспечения безопасности должны препятствовать:

- попаданию кислорода в систему подачи горючего газа;

- выбросу пламени в газопровод или баллон сжатого газа;

- попаданию горючего газа при обратном ударе пламени.

Устройства обеспечения безопасности могут устанавливаться:

- на газопровод или редуктор;

- на горелку или резак .

В качестве устройств безопасности наиболее часто применяют обратные клапаны и огнепреградительные затворы.

- 9 -

Обратный клапан устанавливают на рукоятке горелки перед рукавами горючего газа и кислорода (рис. 10 ). Работу клапана необходимо проверять один раз в полгода.

Рис. 10. Установка обратных клапанов на горелку (резак).

1 – клапан закрыт; 2 – рабочий поток газа – клапан открыт.

Обратный клапан предотвращает возникновение потока газа в обратном направлении.

Если газ не поступает в горелку, то клапан закрыт за счет прижатия уплотнительного кольца пружиной клапана.

Под действием рабочего давления газа пружина сжимается и через появившееся отверстие газ поступает в горелку (резак).

Если возникает обратный поток газа, то под действием давления обратного потока уплотнительное кольцо клапана перекрывает обратное поступление газа в рукав.

Огнепреградительный затвор предотвращает проникновение обратного удара пламени в баллон или магистраль газа.

Огнепреградительный затвор может быть изготовлен для установки на редукторе или горелке (резаке).

Огнепреградительные затворы, устанавливаемые на горелке (рис.11), обеспечивают:

- остановку пламени при обратном ходе с помощью гасителя;

- предотвращение обратного потока с помощью встроенного обратного клапана.

Рис. 11.Огнепреградитель, устанавливаемый на горелке (резаке).

1 - обратный клапан закрыт; 2 – рабочий поток газа – клапан открыт.

- 10 -

Гаситель состоит из спеченного металлического фильтра из нержавеющей стали.

Газ проходит через фильтр, а пламя гаснет.

Недостатком огнепреградительного затвора является небольшая пропускная способность,

вследствие чего происходит падение давления газа в горелке, поэтому регулировку пламени необходимо производить с учетом этого фактора.

Огнепреградитель, устанавливаемый на редукторе, крепится к штуцеру редуктора (рис. 12 ) и имеет более сложное устройство, что позволяет выполнять следующие дополнительные функции:

- полное прекращение подачи газа из баллона при обратном ударе;

- полное прекращение подачи газа при появлении высоких температур.

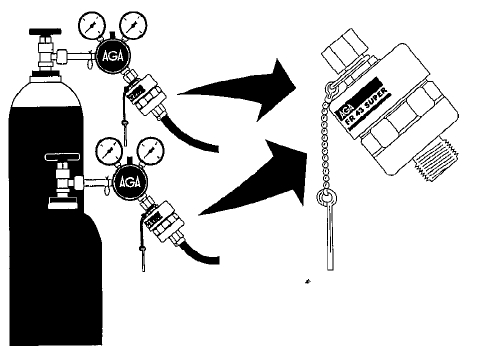

Рис.12. Огнепреградители, устанавливаемые на редукторах.

После срабатывания огнепреградителя в результате обратного удара клапан необходимо вернуть в перврначальное положение.

После срабатывания огнепреградителя под действием высоких температур он подлежит замене.

Преимуществом огнепреградителя, устанавливаемого на редукторе является его большая пропускная способность, однако он не предотвращает разрывы рукавов.

В каждой стране определены собственные требования по установке средств безопасности на газовое оборудование.

В одних странах установка средств безопасности является обязательной, а в других странах таких требований нет или они носят рекомендательный характер.
