3 Устройство и расчет элементов установки противопожарной защиты открытых технологических печей
Трубы печи прогорают вследствии коррозии, эрозии, отложения в них кокса или в результате прекращения подачи нагреваемой жидкости или газа и приводят к пожарам.
Установки противопожарной защиты должны потушить пожар и предохранить отдельные конструкции от деформации в результате действия пламени и горючих газов.
Принцип работы установки противопожарной защиты трубчатых открытых печей основан на том, чтобы своевременно обнаружить прогар теплообменной поверхности печи, постепенно прекратить обогрев печи и подачу разогреваемого продукта в змеевик, автоматически включить подачу жара в печь и продуть паром змеевик, а затем остановить печь.
Первоочередной задачей расчета установки паротушения пожара в закрытом объеме является определение требуемого количества пара для тушения пожара. Расход пара Gn для создания необходимой для тушения пожаров концентрации (35% без учета конденсации пара) определяют по формуле:
.
(3.1)

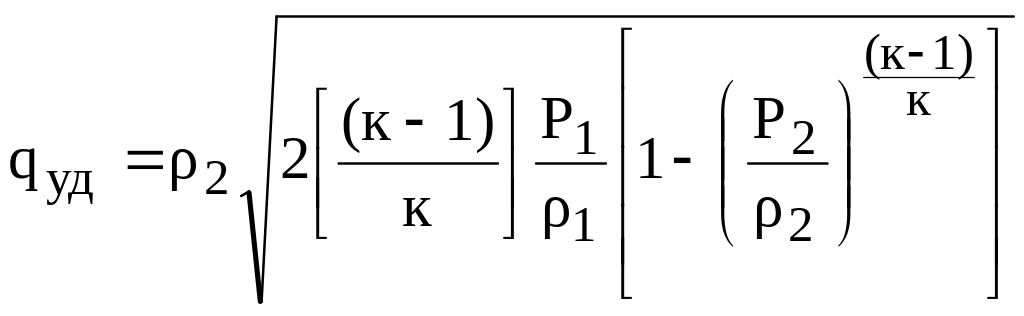

Удельный
расход пара qуд
,
,
из отверстия коллектора определяют из
уравнения:
,
(3.2)
где
- плотность пара в отверстии коллектора,
равная
где к - показатель пара (для перегретого пара к=1,3, для насыщенного - 1,135).
Ниже приведена зависимость давления и плотности водяного пара от температуры:
-
Р, МПа
0,1
0,12
0,14
0,16
0,18
0,20
,кг∙м-3
0,60
1,21
1,97
3,26
5,16
7,86
Т, К
372
39
412
432
452
472
Диаметр отверстий перфорированного трубопровода определяют по формуле:
(3.3)
где
-
плотность воздуха, равная 1,36 кг∙м -3.
Высоту завесы определяют по формуле:
(3.4)
Расстояние
между отверстиями
принимают равным 0,5h.
Число отверстий п принимают из условия (L/ )+1. Длина трубопровода L составляет П+8Х.
Таблица 3.1
Исходные данные для расчета
№ |
Параметр |
Обозначение |
Ед. Изм. |
Величина параметра |
1 |
2 |
3 |
4 |
5 |
1 |
Расчетный объем защищаемого помещения |
V |
м3 |
200-20000 |
2 |
Плотность пожара |
|
|
0,60-7,86 |
3 |
Расчетное время пожаротушения |
|
с |
40-400 |
4 |
Давление пара в коллекторе |
P1 |
Па |
(0,4-1,5) 10 |
Продолжение табл.3.1
1 |
2 |
3 |
4 |
5 |
5 |
Давление в отверстии коллектора (атмосферное) |
P2 |
Па |
0,103∙10 |
6 |
Плотность пара в коллекторе |
|
|
0,6-8,0 |
7 |
Температура водяного пара |
Т |
К |
372-472 |
8 |
Скорость ветра |
|
|
2-6 |
9 |
Высота верхней кромки ограждения над перфорированным трубопроводом |
h |
м |
0,5-1,0 |
10 |
Периметр защищаемого объекта |
П |
м |
10-100 |
11 |
Расчётная скорость пара |
|
|
1 |
Диаметр перфорированного трубопровода находят по формуле:
D
= 1,83
.
(3.5)
Расход пара через перфорированный трубопровод определяют по формуле:
,
(3.6)
где φ - коэффициент расхода пара через отверстие, равный 0,7.
Расчет
проводят после выбора давления пара и
диаметра отверстий d0
для расчетной скорости
по таблице 3.2.
Следует подбирать давление пара и диаметр отверстий d0 таким образом, чтобы были обеспечены требуемая высота завесы Н и наиболее экономичный отбор пара.
Таблица 3.2
Зависимость высоты завесы h от диаметра отверстий и давления пара.
Р1, МПа |
Высота паровой завесы Н, м, из отверстия диаметром do, мм |
|||||||
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Скорость ветра 2 м∙с -1 |
||||||||
0,4 |
4,0 |
4,8 |
5,5 |
6,3 |
7,0 |
7,6 |
8,2 |
8,7 |
0,6 |
4,85 |
5,8 |
6,7 |
7,7 |
8,5 |
9,3 |
10,0 |
- |
0,8 |
5,5 |
6,6 |
7,6 |
8,7 |
9,5 |
- |
- |
- |
1,0 |
6,15 |
7.4 |
8,5 |
9,8 |
- |
- |
- |
- |
Скорость ветра 3 м∙с -1 |
||||||||
0,4 |
2,6 |
3,2 |
3,7 |
4,2 |
4,6 |
5,0 |
5,5 |
5,8 |
0,6 |
3,2 |
3,9 |
4,5 |
5,15 |
5,7 |
6,2 |
6,7 |
7,15 |
0,8 |
3,65 |
4,4 |
5,2 |
5,8 |
6,4 |
7,0 |
7,6 |
8,1 |
1,0 |
4,1 |
5,0 |
5,7 |
6,5 |
7,2 |
7,9 |
8,5 |
9,1 |
Скорость ветра 4 м∙с -1 |
||||||||
0,6 |
2,42 |
2,92 |
3,36 |
3,8 |
4,25 |
4,6 |
5,0 |
5,4 |
0,8 |
2,7 |
3,3 |
3,8 |
4,3 |
4,8 |
5,2 |
5,6 |
6,0 |
1,0 |
3,1 |
3,74 |
4,3 |
4,9 |
5,4 |
5,9 |
6,4 |
6,8 |
1,5 |
3,6 |
4,4 |
5,0 |
5,7 |
6,3 |
6,9 |
7,4 |
8,0 |
Скорость ветра 6 м∙с -1 |
||||||||
0,8 |
- |
2,2 |
2,52 |
2,9 |
3,2 |
3,5 |
3,8 |
4,0 |
1,0 |
2,1 |
2,5 |
2,85 |
3,16 |
3,6 |
4,0 |
4,3 |
4,6 |
1,2 |
2,2 |
2,65 |
3,06 |
3,4 |
3,85 |
4,2 |
4,6 |
4,9 |
1,5 |
2,42 |
2,9 |
3,86 |
3,82 |
4,25 |
4,6 |
5,0 |
5,35 |
