2.6. Буквенные условные обозначения приборов и средств автоматизации
Условные обозначения строятся на основе общего принципа буквенных обозначений, когда место расположения буквы определяет ее значение по ГОСТ 21.404-85.
На первом месте ставится буква, означающая измеряемую величину. Например:
Т – температура;
Р – давление;
L – уровень;
F – расход.
Основные буквенные обозначения измеряемых величин и функциональных признаков приборов приведены в табл. 5.3.
Буквы A, B, C, I, N, O, Y, Z являются резервными и могут быть использованы на первом месте в случае необходимости для обозначения измеряемой величины, не предусмотренной государственным стандартом, с обязательной расшифровкой в таблице нестандартных буквенных обозначений (рис. 2.6).
В случае необходимости уточнения измеряемой величины предусмотрены четыре дополнительных буквенных обозначений:
D или d – разность, перепад;
F или f – соотношение, доля, дробь;
J – автоматическое переключение, обегание;
Q или q – интегрирование, суммирование во времени.
Дополнительное буквенное обозначение, уточняющее измеряемую величину, становится за ее обозначением. Например:
FF, Ff – соотношение расходов;
PD, Pd – перепад давлений
FQ, Fq – суммарный расход;
TJI – измерение температуры с автоматическим обегающим устройством.
На втором месте, а при наличии дополнительного буквенного обозначения, уточняющего измеряемую величину на третьей позиции указываются буквенные обозначения функций выполняемые прибором: I, R, C, S, A.
I – измерение;
R – регистрация;
C - автоматическое регулирование, управление;
S - Включение, отключение, переключение, блокировка;
A – сигнализация.
Если прибор может выполнять несколько функций, то порядок расположения буквенных обозначений функциональных признаков прибора, принимают с соблюдением последовательности обозначений: I, R, С, S, А..
Например:
MIR – измерение и регистрация влажности.
TIC – измерение и регулирование температуры.
При построении буквенных обозначений указывают не все функциональные признаки прибора, а лишь те, которые используют в данной схеме. Букву «А» применяют для обозначения функции сигнализация независимо от того, вынесена ли сигнальная аппаратура на какой-либо щит или для сигнализации используются лампы, встроенные в сам прибор. Букву «S» применяют для обозначения контактного устройства прибора, используемого только для включения, отключения, переключения, блокировки. При применении контактного устройства прибора для включения, отключения и одновременно для сигнализации в обозначении прибора используют обе буквы: «SА».
Предельные значения измеряемых величин, по которым осуществляется включение, отключение, блокировка и сигнализация, допускается конкретизировать добавлением букв «Н» и «L».
Н – верхнее значение;
L – нижнее значение;
Эти буквы наносят справа от графического обозначения. Например:
Прибор на щите для измерения уровня с сигнализацией верхнего и нижнего уровня.
Функциональные признаки приборов отражаются дополнительными буквенными обозначениями: E, T, K, Y (табл. 2.7). Порядок построения условных обозначений с применением дополнительных букв принимают следующим:
•основное обозначение измеряемой величины;
•одна из дополнительных букв: Е, Т, К, У,
Таблица 2.7
Наименование |
Обозначение |
Назначение |
Чувствительный элемент |
Е |
Устройства, выполняющие первичное преобразование: преобразователи термоэлектрические, термопреобразователи сопротивления, датчики пирометров, сужающие устройства расходомеров и т. п. |
Дистанционная передача |
Т |
Приборы бесшкальные с дистанционной передачей сигнала: манометры, дифманометры, манометрические термометры |
Станция управления |
К |
Приборы, имеющие переключатель для выбора вида управления и устройство для дистанционного управления |
Преобразование, вычислительные функции |
Y |
Для построения обозначений преобразователей сигналов и вычислительных устройств |
Для расшифровки функциональных признаков приборов, преобразователей сигналов и вычислительных устройств, используются дополнительные буквенные обозначения, приведенные в табл. 2.8.
Таблица 2.8
Наименование |
Обозначение |
1. Род энергии сигнала: |
|
Электрический |
Е |
пневматический |
Р |
гидравлический |
G |
2. Виды форм сигнала: |
|
аналоговый |
А |
дискретный |
D |
3. Операции, выполняемые вычислительным устройством: |
|
суммирование |
|
умножение сигнала на постоянный коэффициент k |
k |
перемножение двух и более сигналов друг на друга |
|
деление сигналов друг на друга |
: |
возведение величины сигнала f в степень п |
fn |
извлечение из величины сигнала корня степени п |
|
логарифмирование |
lg |
дифференцирование |
dх/dt |
интегрирование |
|
изменение знака сигнала |
х(-1) |
ограничение верхнего значения сигнала |
max |
ограничение нижнего значения сигнала |
min |
4. Связь с вычислительным комплексом: |
|
передача сигнала на ЭВМ |
Bi |
вывод информации с ЭВМ |
Bo |
Примеры дополнительного буквенного обозначения приборов:
- Преобразователь сигнала, установленный по месту. Входной
сигнал пневматический, выходной – электрический.
Например: преобразователь измерительный, служащий для преобразования давления в сигнал постоянного тока.
- Преобразователь сигнала, установленный на щите. Входной сигнал электрический, выходной сигнал тоже электрический. Например: преобразователь измерительный, служащий для преобразования т. э. д. с. термометра термоэлектрического в сигнал постоянного тока.
- Вычислительное устройство, выполняющее функцию умножения. Например: множитель на постоянный коэффициент К
При необходимости конкретизации измеряемой величины справа вверху от графического обозначения прибора допускается указывать, наименование или символ этой величины.
- Прибор для измерения качества продукта регистрирующий, регулирующий, установленный на щите. Например: вторичный самопишущий прибор регулятора концентрации серной кислоты в растворе
-
Прибор для измерения
радиоактивности показывающий, с
контактным устройством, установленный
по месту. Например: прибор для показания
и сигнализации предельно допустимых
концентраций -и
-лучей
Буква «U» может использоваться для обозначения прибора измеряющего несколько разнородных величин:
-
Прибор для измерения нескольких
разнородных величин регистрирующий,
установленный по месту. Например:
самопишущий дифманометр-расходомер с
дополнительной записью давления.
Буквенные обозначения устройств, выполненных в виде отдельных блоков и предназначенных для ручных операций, независимо от того, в состав какого комплекта они входят, должны начинаться с буквы «Н».
Например:
-
Аппаратура, предназначенная для ручного
дистанционного управления (включение,
выключение двигателя; открытие, закрытие
запорного органа, изменение зада- ния
регулятору), установленная на щите.
Например: кнопка, ключ управления,
задатчик
-
Аппаратура, предназначенная для ручного
дистанционного управления, снабженная
устройствам для сигнализации, установленная
на щите. Например: кнопка со встроенной
лампочкой, ключ управления с подсветкой
и т. п.
- Байпасная панель дистанционного управления, установленная на щите
- Переключатель электрических цепей измерения (управления), переключатель для газовых (воздушных) линий, установленный на щите
Для обозначения пусковой аппаратуры для управления электродвигателями используется буква «N», которая может быть не расшифрована в таблице нестандартных обозначений.
Например:
-
Пусковая аппаратура для управления
электродвигателем (включение, выключение
насоса; открытие, закрытие задвижки и
т. д.). Например: магнитный пускатель,
контактор и т. п.
Сложные приборы ,выполняющие несколько функций. Допускается изображать несколькими окружностями, примыкающими друг к другу.

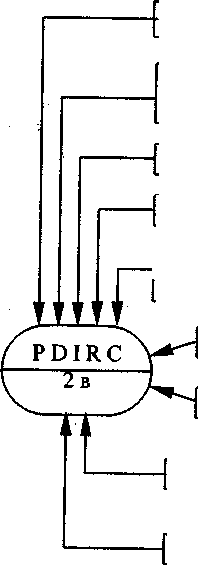

Структура условного обозначения приборов на функциональной схеме представлена на рис. 2.14.
Основное
обозначение изме-' ряемой
величины
Р-
давление Основное
обозначение изме-' ряемой
величины
Р-
давление
Основное обозначение изме-'
ряемой величины
[Основное
обозначение изме-' ряемой
величины
D
- пе
репад
давления
Дополнительное
обозначение измеряемой величины
I-показания
R – регистрация Обозначение функционального
признака
С – автоматическое регулирование
Последовательность буквенного обозначения
Место для нанесения позиционного номера
Порядковое место прибора в контуре ( в - третье место)
Порядковый номер контура (2 - второй контур)
Рис. 2.14. Структура условного обозначения прибора
