Цель работы.

Изучение и ознакомление с компьютеризированной интегрированной производственной системой, средствами автоматизации и их составными частями в условиях лаборатории кафедры.

Теоретическая часть.

Общие положения

КИПС - компьютеризированная интегрированная производственная система, выполненная в лабораторном исполнении.

Назначение: предназначена для изучения средств автоматизации производственных процессов в условиях, приближенным к производственным.

Система управления. СУ является объединяющей многоуровневой иерархической системой, на верхнем уровне (I уровень) находится центральный персональный компьютер; управляющий различными системами Нго уровня. На 1Пем уровне находится самостоятельное оборудование. Связь между I, II и III уровнями двухсторонняя.

В состав КИПС входят:

  1. Автоматизированный склад состоящий из:

  • двухрядной системы ячеек с кассетами из палет;

  • робота - штабелера;

  • станциями загрузки-разгрузки кассет с полетами.

  1. Робокар (автоматизированная тележка).

  2. Автоматическая линия состоящая из:

  • позициями загрузки-разгрузки с роботами;

  • технологическими позициями с роботами;

  • транспортной системой со спутниками.

  1. Система управления КИПСом.

Каждая отдельное оборудование имеет свои самостоятельные системы управления и средства автоматизации.

Описание устройства склада

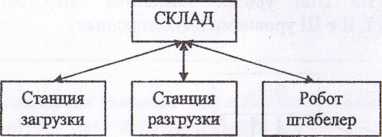

Рис.2. Блок-схема состава склада

Основные функции склада - накопление, хранение и выдача кассет с паллетами в определенный момент времени. На складе могут хранится как заготовки так и готовые детали.

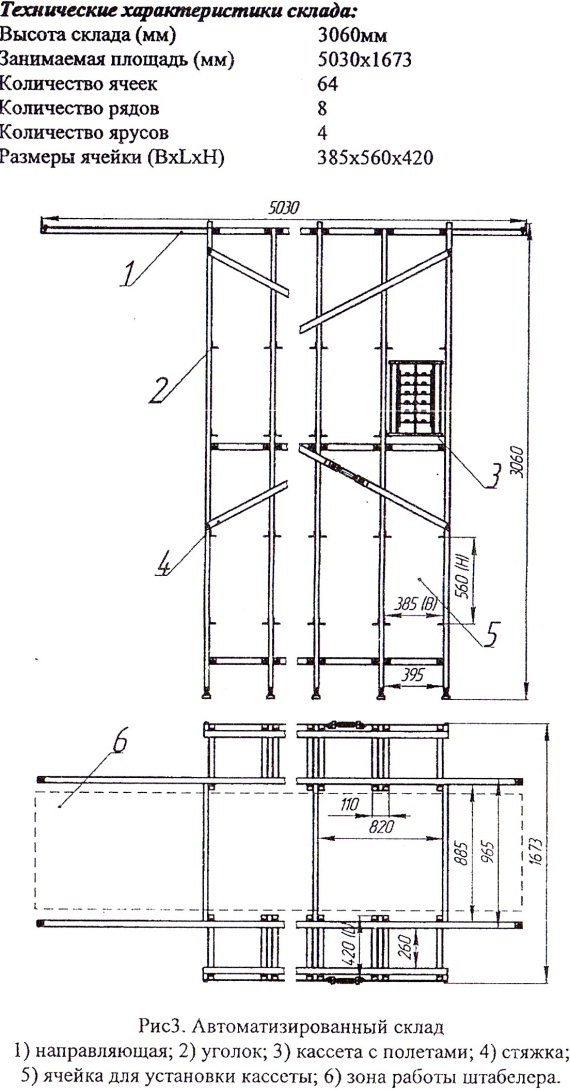

Автоматизированный склад (Рис.З) представляет собой двухрядную систему ячеек (5), расположенных в четыре уровня. Конструкция склада выполнена в виде отдельных уголков(2), стяжек (4), направляющих (1), соединенных в единое целое, в образовавшиеся ячейки устанавливаются кассеты с полетами (3).

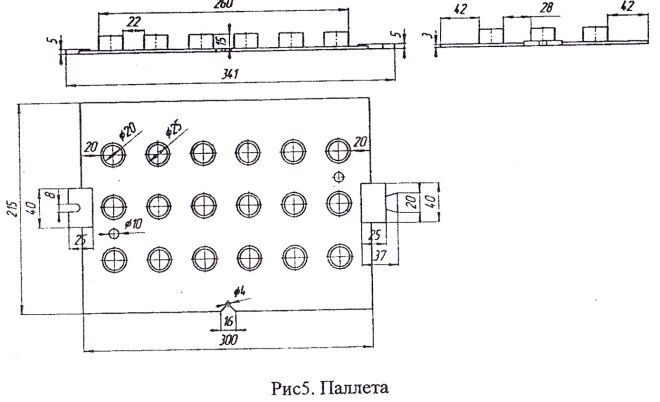

В кассеты устанавливаются паллеты (Рис.4). Каждая кассета (1) проектируется, исходя из размеров паллеты (2) и удобства съема детали с паллеты с помощью робота, а также с учетом того, что деталь не должна выпасть при транспортировке. Паллеты (Рис.5) проектируется, исходя из габаритов детали. Кассета выполняет функции накопления и хранения деталей или заготовок.

К ассеты забираются из ячеек в соответствии с программой в автоматическом режиме роботом -штабелером. Кассеты с готовыми деталями устанавливаются в свободные ячейки, место запоминается в памяти СУ и при необходимости по соответствующему сигналу могут быть извлечены со склада.

Описание работы робота- штабелера.

Робот штабиллер представляет собой колонну, прикрепленную к основанию робота. На колонне находится консоль с рабочим столом. Робот штабелер движется по монорельсу в коридоре вдоль склада с помощью цепного механизма. Звездочка, вращаясь от привода горизонтального движения, входит в зацепление с цепью, при этом^ робот выполняет продольное движение. Для предотвращения опрокидывания робота^ в верхней части склада сделан швеллер. У робота в верхней части колонны сделаны р олики, они соответственно двигаются по швеллеру. Консоль робота имеет вертикальное перемещение с помощью цепного механизма и привода вертикальных подач. Грузозахватный механизм на консоли с помощью винта выполняет поперечное движение. Рабочий орган использует 3 положения: крайнее правое, крайнее левое и середину. На грузозахватном механизме стоят бесконтактные датчики. На вертикальном и продольном движении для ограничения стоят к онцевые выключатели.

К ассеты с заготовками с готовыми деталями помещаются на разные стороны склада. Информация о пустых и заполненных ячейках заносится в компьютер й при начале рабочей смены^робот идет в нужную нам позицию.

В функции робота штабелера входят перемещение кассеты с заготовками (деталями) со склада и обратно, на станции загрузки-разгрузки.

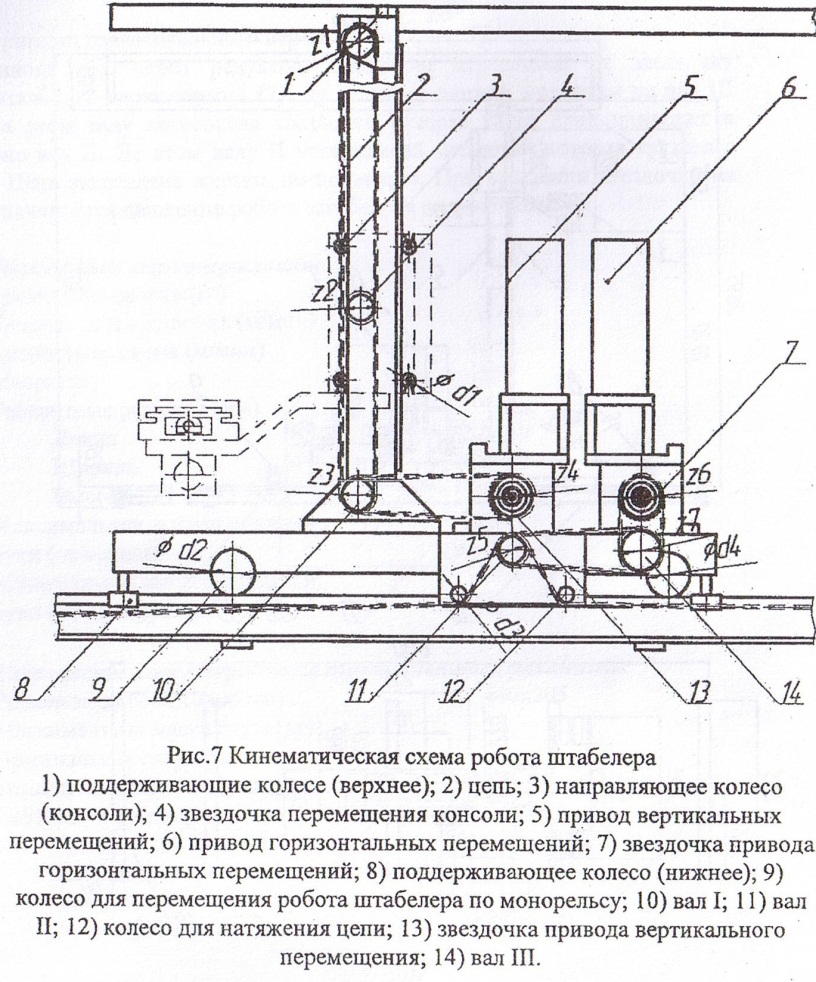

Принцип вертикального перемещения (рис. 7):

От привода (5)^ через редуктор^ вращение передается на звездочку вертикальных перемещений (13). Далее через цепной механизм на вал I (10). На этом валу закреплена звездочка ( которая через цепь (2) приводит в движение звездочку перемещения консоли (4). Таким образом консоль начинает двигаться, по направляющим колесам (З^вдоль колонны.

Принцип горизонтального перемещения (рис. 7):

От привода (6), через редуктор, вращение передается на звездочку горизонтального перемещений (7). Далее через цепной механизм на вал Ш (14). На этом валу закреплена звездочка которая через цепь приводит в движение вал П. На этом валу П установлена звездочка^ которая связана с цепью. Цепь закреплена жестко, не-подвижно. При вращении звездочки на валу II начинается движение робота штабелера по монорельсу.
