Технические характеристики обратных поворотных безударных клапанов
Dу,, мм |
Длина, мм |
Вид клапана |
|
Условное обозначение |
Масса, кг |
50 80 100 150 200 250 |
60 70 80 100 110 120 |
Безударный фланцевый |
1,6 50 |
КА 44075 (19ч16р) |
9,1 15,7 17,7 31,2 |
Л 44075 (19ч16р) |
41,4 52,5 |
||||
300 400 500 600 |
130 170 200 240 |
1 80 |
ПФ 44003 (19ч16р5) |
45 128 183 237 |
|
800 1000 |
350 400 |
С противовесом фланцевый |
1 120 |
ПФ 44003 (19ч19р) |
808 1176 |
300 400 600 |
450 500 650 |
Безударный сварной с концами под приварку |
4 450 |
ИА 44078 (19с36нж) |
78 130 360 |
Примечание. В скобках указано старое условное обозначение.

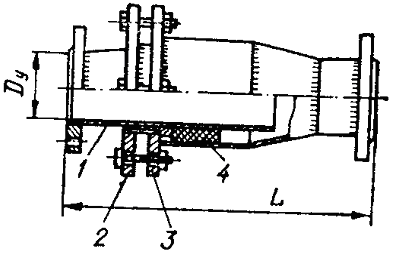

Сальниковый компенсатор, используемый в качестве монтажной вставки: 1 – внутренний патрубок; 2 – фланцевый нажимной патрубок; 3 – наружный патрубок; 4 – сальниковая набивка
Размеры и масса сальниковых компенсаторов
Dу,, мм |
Средняя длина L, мм |
Масс, кг |
Dу,, мм |
Средняя длина L, мм |
Масс, кг |
||
при ру=0,6МПа |
при ру=1МПа |
при ру=0,6МПа |
при ру=1МПа |
||||
150 200 250 300 400 |
550 550 550 550 550 |
40 74 97 114 159 |
53 76 103 120 179 |
500 600 800 1000 1200 |
600 600 650 650 650 |
223 274 423 528 626 |
245 312 496 649 897 |
Приложение 8
Характеристика подъемно-транспортного оборудования

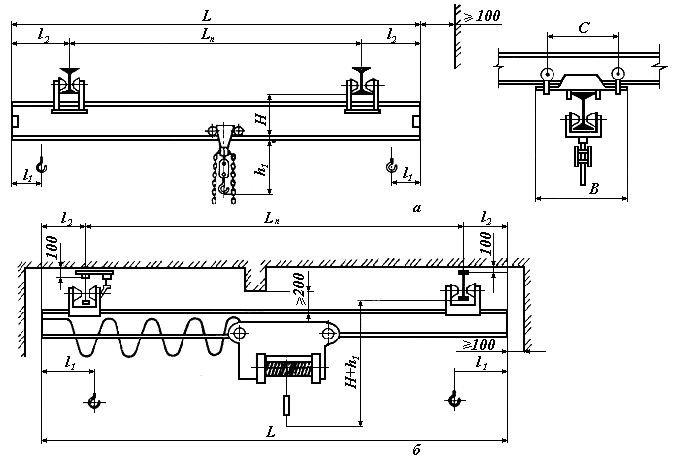

Краны подвесные однобалочные: а – ручные грузоподъемностью 0,5-5 т с высотой подъема 3-12 м; б – электрические грузоподъемностью 1-5 т с высотой подъема 6-18 м.
Технические характеристики подвесных ручных кранов
Длина крана L, м |
Грузоподъемность, т |
Пролет LП, м |
Размеры, мм |
Номер двутавра подкранового пути |
Масса крана, кг |
|||||
h |
H |
l1 |
l2 |
C |
B |
|||||
3,6
6,6
10,2 |
0,5 1 2 3,2 5 0,5 1 2 3,2 5 0,5 1 2 3,2 5 |
3
6
9 |
370 370 610 610 755 370 370 610 610 755 370 370 610 610 755 |
220 220 280 280 340 220 220 340 340 400 280 280 400 400 490 |
150 150 200 200 220 150 150 200 200 220 150 150 200 200 220 |
300
300
600 |
1000 1000 1000 1000 1500 1500 1500 1500 1500 1800 1800 1800 1800 1800 2100 |
1300 1300 1300 1300 2000 1800 1800 1800 1800 2300 2100 2100 2100 2100 2600 |
18 18 24 24 30 18 18 30 30 36 24 24 36 36 45 |
274 274 460 469 633 372 372 663 679 889 562 562 940 961 1271 |
