§2. Построение графиков в системе maxima

Задача 1. Нарисовать двумерные графики): y=x, y=abs(x), y=x2 , y=x3

а) изменить граничные значения;

б) построить графики в отдельном окне с возможностью масштабирования;

в) провести оси через начало координат.

г) применить различные параметры.

Количество различных функций в Maxima разработчики постарались свести к минимуму, а широту размаха каждой конкретной функции, соответственно, к максимуму. Соблюдается эта тенденция и в функциях построения графиков: основных таких функций всего две - plot2d и plot3d (двумерный и трехмерный график).

Рассмотрим создание степенных функций.

Выберете программу wxMaxima в списке программ, загрузите её и, желая нарисовать двумерный график, щёлкнули по кнопке График 2D, во вкладке меню Plot, как показано на рисунке 15.

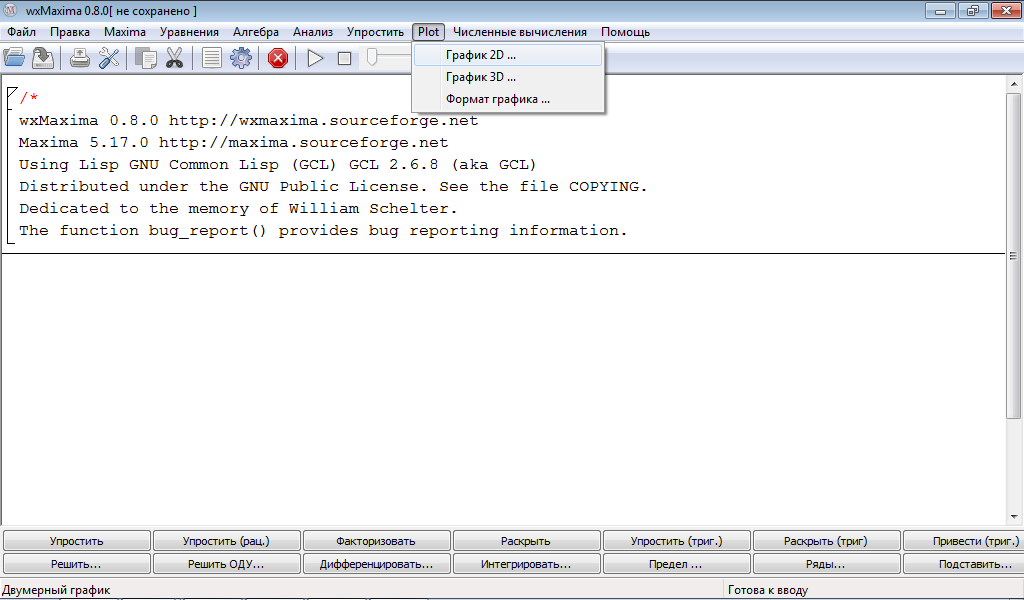

Рис. 15 - Расположение кнопки График 2D для рисования графиков

В появившемся окне Выражение(ния) запишем сразу 4 функции: x, abs(x), x , x , перечислив их через запятую как указано на рисунке 16 (в зависимости сколько графиков указано в задании).

Изменим граничные значения переменных х и у на относительно небольшие из: –1.5 к: 1.5 (чтобы график выглядел покрупнее), и щёлкнем на кнопку ОК или нажмем клавишу Enter.

Рис. 16 - Окна–формы интерфейса wxMaxima для рисования графиков

В верхнем графическом окне wxMaxima появились графики (рис. 17). Кроме того, в графической части окна wxMaxima появилась команда wxplot2d([x,abs(x),x^2,x^3], [x,–1.5,1.5], [y,–1.5,1.5])$. Что касается графика, то он "слишком правильный" и никак не масштабируется – таковы возможности "встроенного" формата.

Рис. 17 - Графики y=x, y=abs(x), y=x2 , y=x3 во встроенном формате интерфейса wxMaxima

Попробуем изменить формат и опции графика.

Заметим, что если просто нажать на кнопку График 2D... снова вернутся значения переменных х и у, которые были приняты по умолчанию (Переменная х из: –5 к: 5; Переменная у из: 0 к: 0). Но если скопировать в буфер обмена (даже не планируя дальнейшей вставки) названия функций (через контекстное меню или просто, нажав, например, Ctrl+C) или даже если только щелкнуть в графическом окне на текст исполненной команды, то после щелчка по кнопке График 2D... снова вернутся и названия функций и предыдущие, уже вводимые нами, настройки по х и у из: –1.5 к: 1.5.

Выберем Формат: gnuplot, частично выберем, а частично напишем сами с клавиатуры в окне Опции: set size ratio 1; set zeroaxis; set grid; (перечисляя их через точку с запятой, как указано на рисунке 9) и щёлкнем на кнопку ОК или нажмем клавишу Enter.

Рис. 18 - Окно–форма График 2D для ввода опций двумерных графиков

В формате gnuplot график Максима нарисует в отдельном окне, и мы можем масштабировать его (изменять размеры за счет изменения размеров окна), в соответствии с рисунком 19. При движении мышки внизу слева отображаются координаты положения указателя мышки — сейчас он находится в точке пересечения всех графиков (1,1). Опция set zeroaxis; проводит оси через начало координат, опция set grid; прорисовывает сетку, опция set size ratio 1; выравнивает масштабы по осям координат, чтобы круг на мониторе выглядел круглым, а не в виде овала (это связано с тем, что разрешение монитора по горизонтали и по вертикали разное, пиксель не является "круглым").

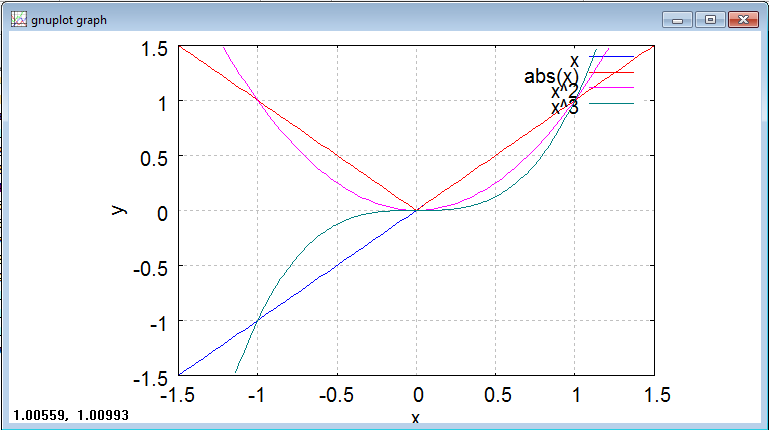

Риc. 19 - Графики y=x, y=abs(x), y=x2 , y=x3 в формате gnuplot интерфейса wxMaxima

Чтобы нарисовать график в формате openmath, команда для Максимы будет такой, как показано на рисунке 11.

Команда для Maxima для рисования графиков в формате openmath

График будет нарисован в отдельном окне, в соответствии с рисунком 20.

Рис. 20 - Графики y=x, y=abs(x), y=x2 , y=x3 в формате openmath интерфейса wxMaxima

И может видоизменяться в интерактивном режиме, в том числе: график можно масштабировать не только за счет изменения общих размеров окна, но и с помощью кнопки меню Масштабировать: после щелчка мышью на графике (размеры увеличатся), и после щелчка мышью при нажатой клавише Shift (размеры уменьшатся); график можно сохранить (кнопка Сохранить) в виде графического файла в формате *.ps, можно изменить толщину линий (кнопка Настройка), перерисовать (кнопка Перерисовать) график после изменения его параметров.

Вывод. Отметим, что аргументами функции plot2d служат не отдельные переменные–параметры, а списки [для записи которых используются квадратные скобки]. Это связано с тем, что plot2d может принимать еще и дополнительные аргументы — в таком случае они перечисляются следом за таким списком, что исключает всякую путаницу.
