ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ»
Технологический институт
Кафедра «Графика, начертательная
геометрия и дизайн»
Аксонометрический чертеж
Методические указания для выполнения индивидуальных
внеаудиторных заданий по курсу «Начертательная геометрия.
Инженерная графика» для студентов специальностей:
120100 (151001.65) - Технология машиностроения,
120200 (151002.65) - Металлообрабатывающие станки и комплексы,
120800 (150501.65) - Материаловедение в машиностроении,
170500 (240801.65) - Машины и аппараты химических производств
очной и заочной форм обучения.
Тюмень 2004
Утверждено редакционно-издательским советом
Тюменского государственного нефтегазового университета
Составители:
И.А. Венедиктова, к.т.н., доцент;
Н.Г. Туктарова, ст. преподаватель;
А.Н. Богданова, доцент.
© Государственное образовательное учреждение высшего профессионального образования «Тюменский государственный нефтегазовый университет» 2004 г.
В В Е Д Е Н И Е
Настоящие методические указания составлены с целью обеспечения системного подхода при выполнении студентами индивидуальных заданий по курсу «Начертательная геометрия. Инженерная графика.» В них излагается методика выполнения чертежей по теме «Аксонометрические проекции» - одно задание.
Прежде чем приступить к выполнению задания, следует проработать самостоятельно соответствующий учебный материал по лекциям, учебнику и ознакомиться с данными методическими указаниями.
Задание выполняется повариантно на чертежной бумаге формата А3 в карандаше. Масштаб изображения данного чертежа соответствует масштабу чертежа «Разрезы» [7, c.1]
Чертеж оформляtтся в соответствии с ГОСТ 2.301-68, 2.302-68, 2.303-68, 2.304-81. Основная надпись, дополнительная графа вычерчиваются и заполняются по ГОСТ 2.104-68. Наименование задания выполняется шрифтом №7, обозначение чертежа и учреждения – шрифтом №5, все остальные записи в основной надписи – шрифтом №3,5 строчными буквами. Дополнительные построения выполняются тонкими сплошными линиями.
Выполненнoе задание представляется к защите, оценка уровня знаний отмечается преподавателем в основной надписи в графе «Пров.»
1. Аксонометрический чертеж
Цель: Овладение методикой построения аксонометрических проекций (чертежей).
Основные задачи:
научиться чертить аксонометрические проекции деталей;
научиться выполнять разрез в аксонометрической проекции предмета;
правильно оформлять аксонометрический чертеж изделия.

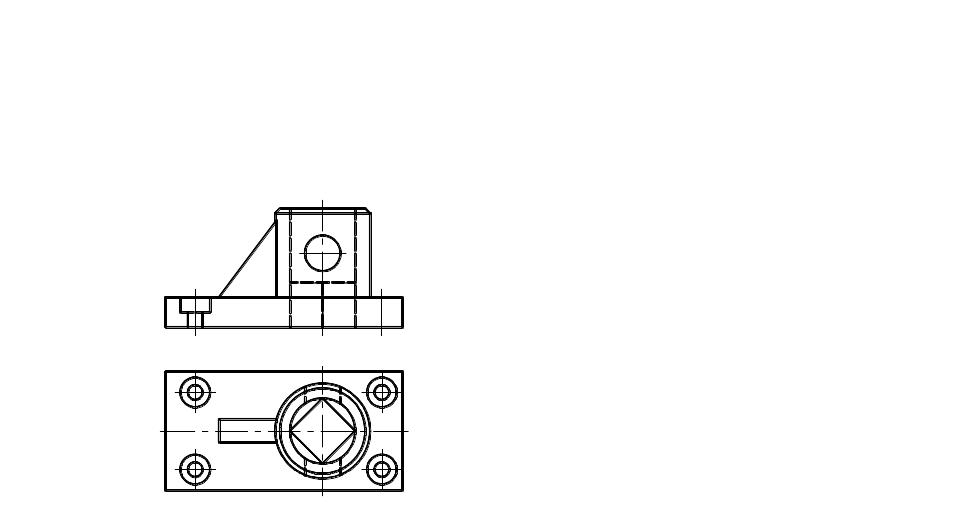

Содержание задания: построить прямоугольную изометрию с вырезом предмета, чертеж которого приведен на рисунке 1.
Рис. 1
1.1. Элементы выполнения заданий
Любой предмет, какой бы сложной конфигурации он не был, состоит из простейших геометрических форм. Рассмотрим выполнение прямоугольной изометрии отдельных элементов, как составных частей индивидуальных заданий.
