3.2 Перевірка заданої товщини плити

Оптимальний процент армування для плити в середніх прольотах , в крайніх прольотах . Приймаємо . Товщину плити обчислюємо за максимальним моментом в першому прольоті.

Відносна висота стиснутої зони

;

За табл. Д.3 при визначаємо . Обчислюємо робочу висоту перерізу

 см.

Товщина плити визначається за формулою

,

де - діаметр робочого стрижня плити;

- захисний шар.

Для плит см захисний шар повинен дорівнювати 10 мм і бути не меншим за , при см мм і не менше за .

Задамося діаметром робочого стрижня  мм, тоді

см.

Товщина плити повинна дорівнювати цілому числу, кратному 1 см.

Остаточно приймаємо см.

В середніх плитах між осями 2…6 та Б…Г (ІІ розрахункова смуга плити, рис. 1), оточених по всьому контуру монолітно зв’язаними з ними балками, виникає розпір, тому якщо , згинальний момент зменшують на 20%, це враховується при підборі арматури. При - умова виконується.

3.3 Підбір площі поздовжньої арматури і підбір рулонних сіток для випадку армування плити з поздовжньою робочою арматурою

Робоча висота перерізу плити

см

В середніх прольотах і на середніх опорах (переріз 1-1, рис. 3)

За табл. Д. 3 визначаємо .

 см²

За табл. Д.5 і Д.6 обираємо зварну рулонну сітку С1 з поздовжньою робочою арматурою марки

С1 L x B ( см²)

Армування плити див. рис. 3.

В середніх оточених балками прольотах та опорах плити (переріз 2-2 рис. 3) з урахуванням розпору момент зменшуємо на 20%.

;

 см²

За табл. Д.5 і Д.6 аналогічно обираємо зварну рулонну сітку С2 марки

С2 L x B ( см²).

В першому прольоті та на першій проміжній опорі

;

 см²

В крайніх прольотах і над першими проміжними опорами встановлюємо сітки С1 + С3 та додаткові сітки С2 + С4 (переріз 1-1, переріз 2-2, рис. 3). Необхідна площа перерізу арматури додаткових сіток С3 становить см², а необхідна площа перерізу арматури додаткових сіток С4 - см².

За табл. Д.5 і Д.6 обираємо сітку С3 з поперечною робочою арматурою марки С3 L x B ( см²) і аналогічно сітку С4 марки С4 L x B ( см²).

3.4 Підбір плоских сіток для випадку армування плити сітками з поперечною робочою арматурою

В середніх прольотах (переріз 1-1, рис. 4а) діє момент М₂ і згідно розрахунків необхідна площа арматури складає А_s=2,76 см². Приймаємо сітку з поперечною робочою арматурою (рис. 4а)

С11 L x B ( см²)

На середніх опорах діє момент М_С тому аналогічно приймаємо сітку

С15 L x B ( см²)

В середніх оточених балками прольотах (переріз 2-2) діє момент 0,8М₂ і згідно розрахунків необхідна площа арматури складає А_s=2,18 см². Приймаємо сітку з поперечною робочою арматурою (рис. 4б)

С12 L x B ( см²)

На середніх опорах плити (переріз 2-2) діє момент 0,8М_С тому аналогічно приймаємо сітку (рис. 4б)

С16 L x B ( см²)

В першому прольоті діє М1 і згідно розрахунків необхідна площа арматури складає А_s=3,79 см². Приймаємо сітки з поперечною робочою арматурою (рис. 4а)

С13 L x B ( см²) в перерізі 1-1 та С14 L x B ( см²) в перерізі 2-2.

На першій проміжній опорі діє момент =-7425 Н м;

;

 см²

Приймаємо сітки з поперечною робочою арматурою (рис. 4б)

С17 L x B ( см²) в перерізі 1-1 та

С18 L x B ( см²) в перерізі 2-2.

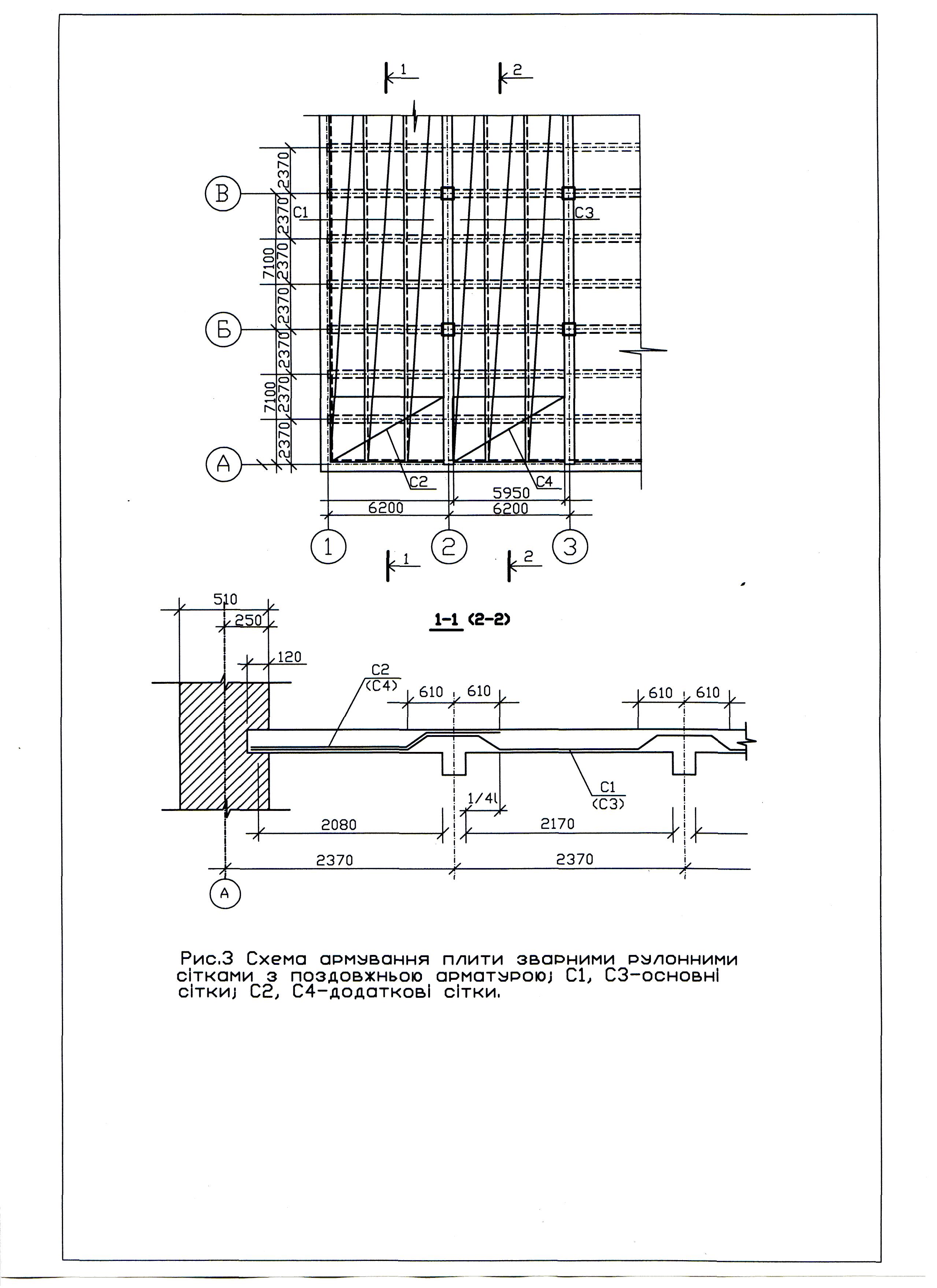

Рис. 3. Схема армування плити зварними рулонними сітками з поздовжньою робочою арматурою: С1, С2 – основні сітки; С3, С4 – додаткові сітки.

Рис.4а Схема армування плити зварними плоскими сітками з поперечною робочою арматурою при роздільному армуванні; а- схема розкладання сіток по низу плити

продовження рис.4а

Рис.4б Схема армування плити зварними плоскими сітками з поперечною робочою арматурою при роздільному армуванні; а- схема розкладання сіток по верху плити
