- •Тема №1:
- •7. Ученическая доска.
- •Фронтальный опрос:
- •Тема №1 (1 час):
- •По способу восприятия сигналы подразделяются:
- •Видимые сигналы по времени их применения подразделяются на: (дневные, ночные, круглосуточные)
- •Для подачи звуковых сигналов служат
- •Тема №2 (1 час):
- •Светофоры по назначению подразделяются на:
- •Светофоры применяются:
- •Они подразделяются:
- •Тема №3 (1 час):
- •Входными светофорами подаются сигналы:
- •Тема №4 (1 час).
- •2.7. Выходными светофорами на участках, оборудованных автоблокировкой, подаются сигналы:
- •Выходными светофорами на участках, оборудованных полуавтоматической блокировкой, подаются сигналы:
- •Выходными светофорами на участках, оборудованных автоматической локомотивной сигнализацией, применяемой как самостоятельное средство сигнализации и связи, подаются сигналы:
- •При отсутствии маршрутного указателя:
- •На двухпутных перегонах с автоблокировкой:
- •Маршрутными светофорами в зависимости от места их установки подаются сигналы:
- •Тема №5 (1 час).
- •Проходными светофорами на участках, оборудованных автоблокировкой, подаются сигналы:
- •Тема №6 (1 час).
- •2.21. Заградительными светофорами подается сигнал:
- •2.22. Предупредительными светофорами перед входными, проходными и светофорами прикрытия на участках, не оборудованных автоблокировкой, подаются сигналы:
- •2.23. Повторительный светофор сигнализирует:
- •На участках, оборудованных автоблокировкой и автоматической локомотивной сигнализацией, локомотивными светофорами подаются сигналы:
- •Локомотивный светофор также сигнализирует:
- •Тема №7 (1 час).
- •Постоянных дисков уменьшения скорости:
- •3.3. Переносные сигналы и предъявляемые к ним требования: (Разобрать отличие постоянных дисков от переносных сигналов)
- •3.2. К переносным сигналам относятся:
- •3.3. Переносными сигналами предъявляются требования:
- •Тема №8 (1 час).
- •Препятствия на перегоне ограждаются с обеих сторон:
- •Если место препятствия или производства работ на перегоне находится вблизи станции и оградить это место в установленном порядке невозможно:
- •Тема №9 (1 час).
- •Ограждение подвижного состава на станционных путях
- •Тема №10 (1 час).
- •При вынужденной остановке на перегоне других поездов они ограждаются лишь в случаях:
- •Тема №11 (1 час).
- •А) «Стой! Движение запрещено»
- •Б) желтым развернутым флагом днем и желтым огнем ручного фонаря ночью
- •Требование машинисту отпустить тормоза:
- •Тема №12 (1 час).
- •5.4. Неосвещаемые стрелочные указатели показывают
- •«Указатели путевого заграждения на упорах»
- •Тема №13 (1 час).
- •1. Действия локомотивной бригады при обнаружении нагрева букс сигнальным световым указателем.
- •2. Действия локомотивной бригады при обнаружении нагрева букс средствами контроля "ктсм".
- •Порядок остановки поезда, в случаях, когда "ктсм" показал нагревание вагонной буксы:
- •Порядок осмотра поезда по сигналу «Тревога-1»;
- •Порядок осмотра поезда по сигналу «Тревога-2»:
- •2. Вагон с неисправной буксой машинистом выявлен:
- •3. Вагон с неисправной буксой машинистом на перегоне не выявлен:
- •Тема №14 (1 час).
- •Тема №15 (1 час).
- •5.18. Предупредительные сигнальные знаки с отражателями устанавливаются на электрифицированных участках:
- •П. 8.2.Иси. Оповестительный сигнал подается:
- •5.21. На участках, где работают снегоочистители, устанавливаются временные сигнальные знаки:
- •Горочными светофорами подаются сигналы (рис. 6.3):
- •Тема №17 (1 час).
- •6.4. При маневрах подаются ручные и звуковые сигналы:
- •Голова поезда при движении по неправильному пути обозначается:
- •П.7.2. Голова грузового поезда при движении вагонами вперед на однопутных и по правильному пути на двухпутных участках обозначается:
- •При движении вагонами вперед по неправильному пути голова грузового поезда обозначается:
- •Тема №18 (1 час).
- •7.3. Хвост поезда при движении на однопутных и по правильному и неправильному пути на двухпутных участках обозначается:
- •Локомотив, находящийся в хвосте грузового поезда, а также локомотив, следующий без вагонов, сзади обозначаются:
- •7.4. Подталкивающий локомотив и специальный самоходный подвижной состав обозначаются сигналами так же, как и локомотив без вагонов.
- •7.5. В случае разрыва на перегоне грузового поезда хвост части поезда, отправляемой на станцию, обозначается:
- •7.8. Снегоочистители при движении их в голове по неправильному пути на двухпутных участках обозначаются (рис. 7.6, б):
- •Тема №19 (1 час).
- •7.10. Дрезины съемного типа, путевые вагончики и другие съемные подвижные единицы при нахождении на перегоне должны иметь:
- •1. На однопутных и при движении по неправильному пути на двухпутных участках:
- •2. На двухпутных участках при следовании по правильному пути:
- •3. Съемные ремонтные вышки на электрифицированных участках при работе на перегоне должны иметь: на однопутных и при движении по неправильному пути на двухпутных участках:
- •4. На двухпутных участках при следовании по правильному пути:
- •5. При работе на станции съемная ремонтная вышка должна иметь:
- •Путевой вагончик:
- •Тема №20 (1 час).
- •8.2. Оповестительный сигнал:
- •Сигнал подается:
- •Тема №21 (1 час).
- •Звуковые сигналы о приближении поезда подаются:
- •Тема №22 (1 час).
- •Сигнал «Общая тревога» подается группами
- •В следующих случаях:
- •9.4. Сигнал «Воздушная тренога» подается
- •Тема №23 (1 час).
- •9.6. Об окончании воздушной тревоги, а также миновании угрозы поражения радиоактивными или отравляющими веществами работники железных дорог и пассажиры оповещаются:
- •Тема №24 (1 час).
- •Повторение пройденного материала.
- •Сдача зачетов по всем темам. Выводится итоговая оценка.
3.2. К переносным сигналам относятся:

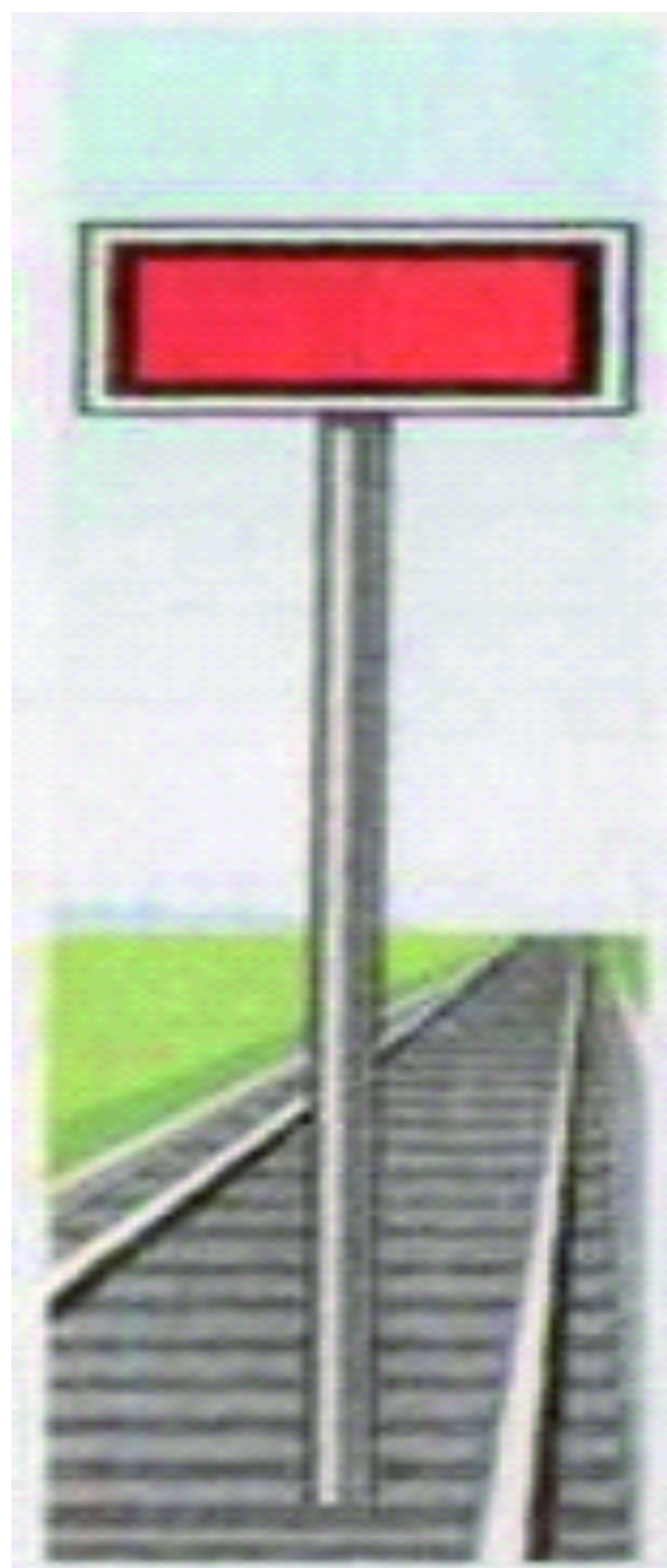

щиты прямоугольной формы красного цвета с обеих сторон. (Рисунок 3.3 а; Рисунок 3.3 б);
Рисунок 3.3 (а) Рисунок 3.3 (б)
щиты прямоугольной формы с одной стороны красного цвета, а с другой белого цвета. (Рисунок 3.3 в; Рисунок 3.3 г);
Рисунок 3.3 в; Рисунок 3.3 г.

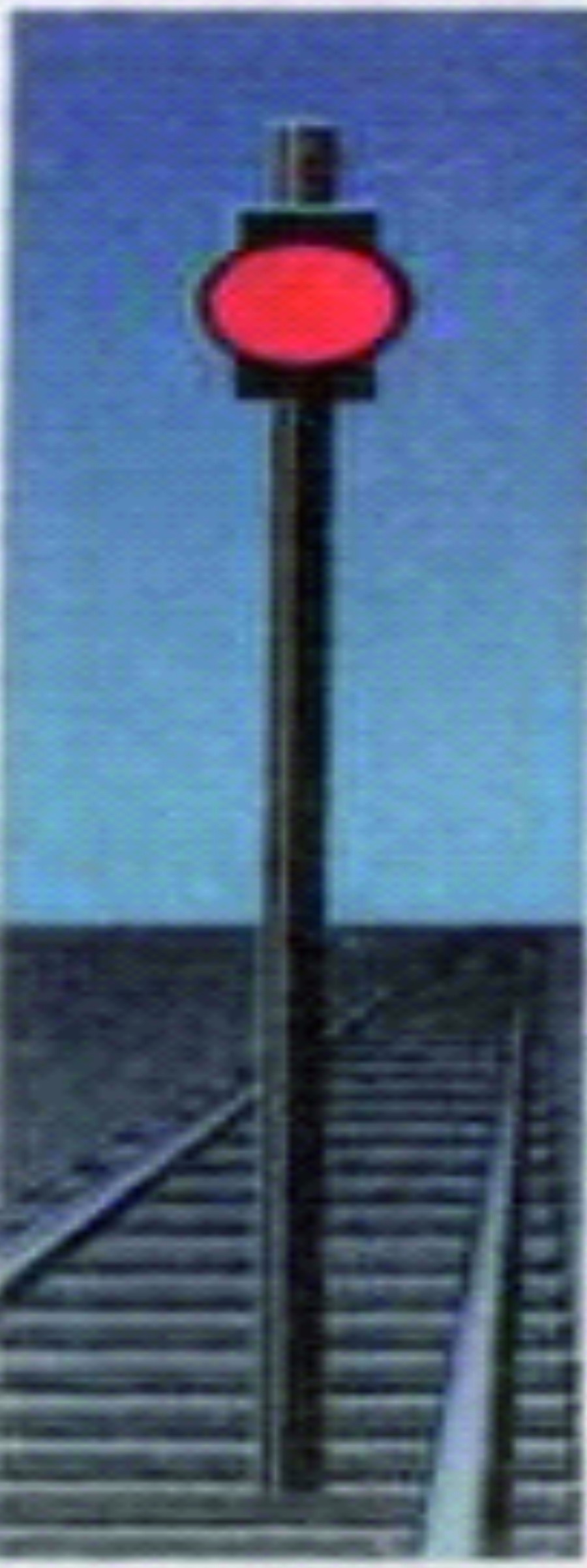

фонари на шестах с красным огнем – ночью; красные флаги на шестах – днем. Рисунок 3.3 д.
Рисунок 3.3 д.
квадратные щиты желтого цвета (обратная сторона зеленого цвета);
Рисунок 3.3 ж, з.
красные флаги на шестах.
3.3. Переносными сигналами предъявляются требования:
прямоугольный щит красного цвета (или красный флаг на шесте) – днем (Рисунок 3.3 в.);
красный огонь фонаря на шесте – ночью (Рисунок 3.3 д). «Стой! Запрещается проезжать сигнал».
Рисунок 3.3 в; Рисунок 3.3 д.
квадратный щит желтого цвета днем и ночью (рис. 3.3,ж) при расположении опасного места:
на перегоне - «Разрешается движение с уменьшением скорости, впереди опасное место, требующее остановки пли проследования с уменьшенной скоростью»;
на главном пути станции — «Разрешается движение с уменьшением скорости, впереди опасное место, требующее проследования с уменьшенной скоростью»;
на остальных станционных путях — «Разрешается проследование сигнала со скоростью, указанной в предупреждении, а при отсутствии его — со скоростью не более 25 км/ч».
Обратная сторона квадратного шита (зеленого цвета). днем и ночью (рис. 3.3,з.):
на перегоне и на главном пути станции указывает на то, что машинист имеет право повысить скорость до установленной. после проследования опасного места всем составом.
Рисунок 3.3 ж, з.
Тема №8 (1 час).
Вопрос №1: Как ограждается место производства работ фронтом до 200м и более 200м? (ИСИ п.3.4, стр. 41-43, рис 3.4, 3.5)
ИСИ п.3.4. Всякое препятствие для движения поездов на перегоне должно быть ограждено сигналами остановки независимо от того, ожидается поезд или нет. Места производства работ на перегоне, требующие остановки поездов, ограждаются так же, как и препятствия.
Препятствия на перегоне ограждаются с обеих сторон:
На расстоянии 50 м от границ ограждаемого участка переносными красными сигналами;
От этих сигналов на расстоянии Б, указанном в графе 4 табл. 3.1, в зависимости от руководящего спуска и максимальной допускаемой скорости движения поездов на перегоне укладывается по три петарды;
И на расстоянии 200 м от первой, ближней к месту работ петарды, в направлении от места работ устанавливаются переносные сигналы уменьшения скорости (желтые щиты).

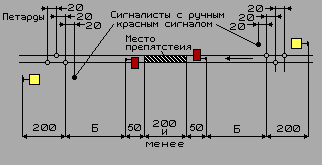

Схемы ограждения препятствий и мест производства работ на однопутном участке (приведены на рис. 3.4, а):
Рисунок 3.4. (а)
Переносные сигналы уменьшения скорости и петарды должны находиться под охраной сигналистов, стоящих с ручными красными сигналами в 20 м от первой петарды в сторону места работ.
Переносные красные сигналы должны находиться под наблюдением руководителя работ.

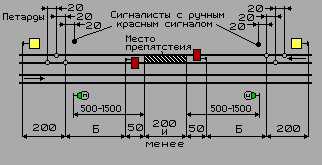

Схемы ограждения препятствий и мест производства работ на одном из путей двухпутного участка (на рис. 3.4, б):
Рисунок 3.4. (б)
Переносные сигналы уменьшения скорости и петарды должны находиться под охраной сигналистов, стоящих с ручными красными сигналами в 20 м от первой петарды в сторону места работ.
Переносные красные сигналы должны находиться под наблюдением руководителя работ.

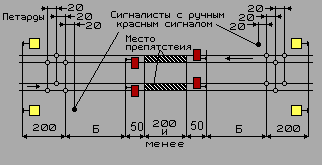

Схемы ограждения препятствий и мест производства работ на обоих путях двухпутного участка (на рис, 3.4, в):
Рисунок 3.4. (в)
Переносные сигналы уменьшения скорости и петарды должны находиться под охраной сигналистов, стоящих с ручными красными сигналами в 20 м от первой петарды в сторону места работ.
Переносные красные сигналы должны находиться под наблюдением руководителя работ.
Схемы ограждения препятствий при производстве работ развернутым фронтом (более 200 м) места работ ограждаются порядком, указанным (на рис. 3.4,г):
Рисунок 3.4. (г)
Переносные красные сигналы, установленные на расстоянии 50 м от границ участков, требующего ограждения, должны находиться под охраной стоящих около них сигналистов с ручными красными сигналами.
Переносные сигналы уменьшения скорости и петарды должны находиться под охраной сигналистов, стоящих с ручными красными сигналами в 20 м от первой петарды в сторону места работ.
