5. Визирные оси оптических визиров должны быть парал-лельны визирной оси зрительной трубы.
Выполнение этого условия необходимо для удобства работы с теодолитом и сокращения времени визирования на наблюдаемые объекты. Поверку выполняют следующим образом. Визируют зрительной трубой на четкую удаленную точку, которая хорошо видна также и невооруженным глазом. Далее рассматривают эту точку без трубы одним глазом и одновременно рассматривают перекрестие визира другим глазом. Если изображение перекрестия визира совмещается с изображением наблюдаемой точки, то условие выполнено.
Если условие невыполнено, то ослабляют винты, крепящие визир к корпусу зрительной трубы, и поворачивают его в нуж-ном направлении. Затем винты заворачивают.
2. Измерение горизонтальных углов
Все измерения теодолитом могут выполняться при положении вертикального круга слева от окуляра зрительной трубы, такое положение называется «круг лево», и справа — «круг право». Однократное измерение угла при одном положении вертикального круга, «круг лево» или «круг право», составляет полуприём. Измерения при двух положениях вертикального круга составляют полный приём.
Измерение горизонтальных углов при выполнении лабораторной работы производится на специальные марки, размещённые на стенах лаборатории, имитирующие визирные цели, установленные над заданными точками. Теодолит должен быть установлен в отведенном месте и приведен в рабочее положение.
Теодолит приводится в положение «круг лево». Закрепляется лимб горизонтального круга. Встав лицом к измеряемому углу и вращая теодолит по ходу часовой стрелки, выполняется наведение на левое направление. При этом наведение сначала выполняется грубо вручную, не глядя в окуляр зрительной трубы, используя визирное устройство, а затем, закрутив закрепительный винт алидады и зрительной трубы, выполняется точное наведение с помощью наводящих винтов и берётся отсчёт. Перед точным наведением необходимо добиться чёткого изображения визирной цели с помощью кремальеры.
Схема измерения горизонтальных углов, образованных двумя направлениями, показана на рис. 18.
Так как от качества фокусировки сетки нитей и визирной цели значительно зависит точность измерений, то необходимо сделать контроль. Для этого, глядя в окуляр на визирную цель, глаз слегка перемещается влево и вправо от центра окуляра. Если при этом сетка нитей не меняет своего положения по отношению к визирной цели, значит, фокусировка выполнена качественно. Если же сетка перемещается относительно визирной цели, то необходимо более тщательно выполнить фокусировку сетки нитей и визирной цели. Схемы наведения на учебную марку и на
реальные визирные цели при измерении горизонтальных углов показаны на рис. 19. Особенно тщательно необходимо центрировать теодолит и визиротвать на основание вешки (лучше шпильки от мерной ленты) при коротких сторонах хода или полигона во время летней учебной практики.
Взяв и записав отсчёт на левое направление, открепляются закрепительные винты алидады и зрительной трубы. Вращая теодолит по ходу часовой стрелки, выполняется наведение на правую визирную цель, берётся отсчёт и делается запись в журнале. Полуприём закончен.
Второй полуприём выполняется, предварительно слегка сместив наводящим винтом лимб на 1-2° или 900. В положении «круг право» производятся те же действия, что и в первом полуприёме, но наведение выполняется сначала на правое направление, затем, вращая теодолит по ходу часовой стрелки,— на левое.

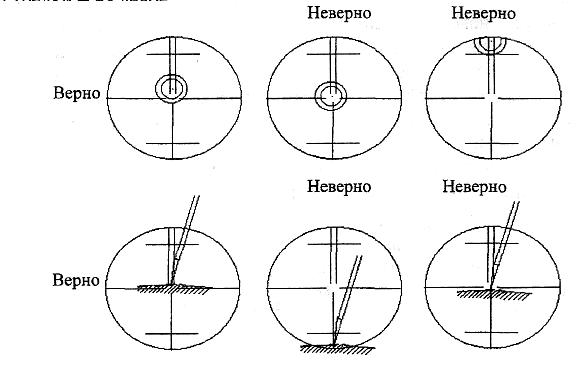

Рис. 19. Схема наведения на учебную марку и реальную цель
Горизонтальный угол вычисляется по формуле
= П - Л = N 2 – N1,
где - измеряемый угол; П - отсчет на правое направление; Л - отсчет на левое направление; N2 - отсчет при наведении на марку 2; N1 - отсчет при наведении на марку 1.
Записи отсчётов и вычисления выполняются в специальном журнале. Одна из возможных форм журнала показана в табл. 12.
Разность между углами, полученными в полуприёмах для теодолита 2ТЗОП, должна быть не более 11.
Таблица 12
Журнал измерения горизонтальных углов
Дата: 07.07.2010 Погода: ясно, ветрено
Время: 9ч 10 мин Видимость: хорошая
Теодолит; 2ТЗОП № 848 Наблюдал: Иванов В. И.
Название или номер станции
|
Назв. или номер точки визиро- вания |
Поло-жение кл кл
|
Отсчеты по горизонталь- иому кругу |
Измеренный угол в полуприёме |
Значение угла (среднее из полуприёмов)
|
|
|
|
о / |
о / |
о / |
А
|
1
2
|
кл кл
|
18 08,0 (1)
123 10,0 (2)
|
105 02,0 (5}
|
105 01,8 (7)
|
1
2
|
кп кп
|
202 07,5 (3)
307 09,0 (4)
|
105 01,5 (6)
|
Примечание: Цифры в скобках указывают на последовательность записи.
Затем вычисляется среднее из измеренных углов в полуприёмах.
1 Для повышения точности значений углов они могут быть измерены не одним приёмом, а несколькими. Зависимость между точностью значений углов и количеством приёмов выражается формулой (10)
m = m / n, (10)
где m — средняя квадратическая ошибка измеренного угла; m - средняя квадратическая оишбка угла, измеренного одним приемом (паспортное значение); n — количество приемов.
