1.2. Приведение теодолита в рабочее положение
Работа по приведению теодолита в рабочее положение делится на три этапа: центрирование; горизонтирование; фокусировка сетки нитей и шкалы микроскопа отсчетного устройства.
Центрирование - это установка теодолита со штативом над центром геодезического пункта.
При выполнении геодезических работ центрирование выполняется с помощью нитяного отвеса или оптического центрира. Точность центрирования зависит от точности выполняемых работ.
Если занятия проводятся на местности, то выполняется с помощью нитяного отвеса следующим образом.
Сначала теодолит приближенно, «на глаз», устанавливается над центром геодезического пункта. Затем на крючок, который имеется в нижней части станового винта, подвешивается нитяной отвес. Глядя на острие грузика отвеса, и перемещая ножки штатива, теодолит устанавливается над центром с точностью 3-4 см, т.е. острие грузика должно быть не далее чем 3-4 см от центра. После этого ножки штатива вдавливаются в грунт. При вдавливании необходимо контролировать по грузику отвеса положение теодолита относительно центра. Для окончательного центрирования слегка ослабляется становой винт штатива, и трегер теодолита рукой перемещается таким образом, чтобы острие грузика нитяного отвеса оказалось точно над центром. После этого становой винт закручивается.
Горизонтирование — это приведение горизонтального круга теодолита в горизонтальное положение. При этом ось вращения теодолита будет приведена в отвесное положение.
Горизонтирование выполняется после проведения поверки цилиндрического уровня алидады горизонтального круга. Эта операция выполняется с помощью подъёмных винтов теодолита и цилиндрического или круглого уровня алидады горизонтального круга (рис. 14 и 15).

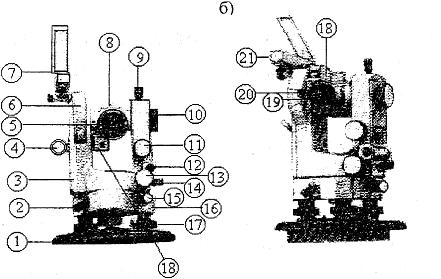

Рис. 13. Устройство теодолита:
а) - теодолит 2ТЗОП в положении "круг право"; б – теодолит 2ТЗОП в положении "круг лево"; 1-основание (дно футляра);2-закрепительный винт лимба у теодолита 2ТЗО,; 3-колонка; 4~зеркало подсветки; 5-объектив зрительной трубы; 6—вертикальный круг; 7—зеркало буссоли; 8—визирное устройство зрительной трубы; 9-закрепительиый винт зрителыюй трубы; 10-барабан фокуоировки (кремальера); 11-наводящий (микрометренный) винт зрительной трубы; 12 - цилиндрический уровень алидады горизонтального круга; 13-наводящий (микрометренный) винт алидады горизонтального круга; 14-закрепителышй винт алидады горизонтального круга; 15-наводящий (микрометренный) винт лимба; 16-подставка (трегер); 17-подъёмный винт; 18-цилиндрический уровень зрительной трубы;19-окуляр зрительной трубы; 20-окуляр отсчётного устройства; 21-буссоль; 22-круглый уровень; 23-окуляр оптического центрира; 24-повторительное устройство
Теодолит приводится в положение 1, т.е. разворачивается так, чтобы цилиндрический уровень алидады горизонтального круга располагался вдоль каких-либо двух подъёмных винтов. Работая этими подъёмными винтами, приводим пузырёк уровня в нуль-пункт. На схеме показано направление вращения подъёмных винтов, если пузырёк находится слева и справа от середины.
Теодолит приводится в положение 2, т.е. разворачивается на 90°. Работая третьим подъёмным винтом, приводим пузырёк уровня в нуль-пункт. Для контроля качества горизонтирования теодолит разворачивается в несколько произвольных положений. Отклонение пузырька уровня от середины должно быть не более одного деления.
О писанная методика горизонтирования применяется, если при алидаде горизонтального круга имеется цилиндрический уровень. У многих теодолитов при алидаде горизонтального круга круглый уровень (2Т5К). В этом случае теодолит устанавливается в произвольное положение и, вращая поочерёдно все три подъёмных винта, пузырёк уровня приводится в нуль-пункт. Затем выполняется контроль горизонтирования.
Рис.14. Горизонтирование по цилиндрическому уровню
На рис. 14 показаны возможные варианты расположения пузырька уровня, направление вращения подъёмных винтов и направление перемещения пузырька.
П осле выполнения центрирования и горизонтирования ось вращения теодолита примет отвесное положение и пройдёт через центр геодезического пункта.
Рис.15. Горизонтирование по круглому уровню
После выполнения центрирования и горизонтирования ось вращения теодолита примет отвесное положение и пройдёт через центр геодезического пункта.
Фокусировка сетки нитей выполняется до начала измерений вращением диоптрийного кольца окуляра зрительной трубы теодолита. Вращение выполняется до чёткого изображения сетки нитей.
Фокусировка шкалы отсчётного устройства выполняется вращением диоптрийного кольца микроскопа отсчётного устройства до чёткого изображения делений шкалы. При фокусировке, а также в дальнейшем при измерениях необходимо с помощью зеркала подсветки добиваться хорошего освещения шкалы.
