1. Измерение уровня шума

Рисунок 5.1 - Схема установки для исследования шума.

Таблица 5.1 – Результаты измерений акустических колебаний

Вид измерения	Частота, Гц
	31,5		125		1000		8000
	Изм.	ПДУ	Изм.	ПДУ	Изм.	ПДУ	Изм.	ПДУ
Без экрана	169	107	164	87	121	75	128	69
Пластик	169	107	164	87	105	75	102	69
Гипсокартон	169,5	107	160	87	89	75	83	69
ДСтП	125	107	144	87	88	75	65	69

Рисунок 5.2 – Зависимость шума от частоты

Оценка полученных результатов. Выводы

Находиться в производственном помещении нельзя, так как все показатели уровня шума превышают предельно-допустимые значения. Экран из ДСтП ближе остальных подходит к предельно допустимому значению уровня шума. При частоте 8000 Гц можно будет находиться в производственном помещении, если используется материал ДСтП.

2. Расчет уровня шума

Нормативные данные 1844-78- Методические указания по проведению измерений и гигиенической оценки шумов на рабочих местах.

а) Разные источники шума

Исходные данные: = 98, 96, 94, 89, 87

Таблица 5.2- Результаты расчета

№ источника			Д
1	98	-	-	-
2	96	2	2,1	100,1
3	94	6,1	1,0	101,1
4	89	12,1	0,27	101,37
5	87	14,37	0,18	101,55

дБ

Ответ: Принимаем дБ

б) Одинаковые источники шума

Количество источников – 3

Уровень шума – 85 дБ

=5

дБ

Ответ: Принимаем дБ

Лабораторная работа №6

Определение параметров вибрации производственного оборудования.

Цель работы:

-Изучить физико-биологические характеристики вибрации;

-Определить параметры вибрации и сравнить их с допустимыми значениями;

-Познакомиться с мероприятиями по снижению вибрации.

Исходные данные:

t = 4 сек

Среднеарифметическая частота, Гц:

,

где n- количество колебаний;

t- шаг одного колебания.

Гц;

Среднеарифметическое отклонение, мм:

мм;

Среднеарифметическая амплитуда, мм:

,

где К- масштаб увеличения записи прибора, К=6

мм;

Допустимые параметры вибрации

Амплитуда перемещения при гармонических колебаниях мм

Вывод:

Необходимо провести мероприятия по снижению вибрации, так как

Лабораторная работа №7

Измерение сопротивления заземляющих устройств, удельного сопротивления грунта.

Цель работы:

1) Провести измерения сопротивления защитного заземления и удельного сопротивления грунта.

2) Выполнить сравнительный анализ фактических данных с нормативными и предельно допустимыми значениями.

3) Расчет и построение схемы молниезащиты.

1 Схема установки

Рисунок 14 – Измеритель сопротивления М-416: 1 – Зажимы; 2 – Ручка переключателей пределов; 3 – Реохорд; 4 – Кнопка включателя.

2 Результаты измерений

Схема подключения при измерении

Таблица 9 – Результат измерений

№ замера	Исследуемый объект	Сопротивление заземления, Ом
		по замеру R3	по нормам Rдоп
1	Сложное заземление	18,0	≤8,0
2		16,0
3		10,0

При всех трех измерениях наблюдается превышение величины сопротивления, следовательно, предлагается провести работы по снижению сопротивления заземляющего устройства.

Архангельская область находится в 1 климатической зоне, коэффициент сезонности составит К_сез=1,9.

Таблица 10 – Результат измерений

№ замера	Исследуемый объект	Сопротивление заземления, Ом		Вид грунта
		по замеру R3
1	Грунт	3	179	Суглинок
2		2	119

Согласно нормативным данным сопротивление заземление должно составлять от 40 до 150 Ом. Но, при измерении сопротивление получилось больше нормативного, для его снижения предлагается уменьшить расстояние между заземлителями.

3 Расчет

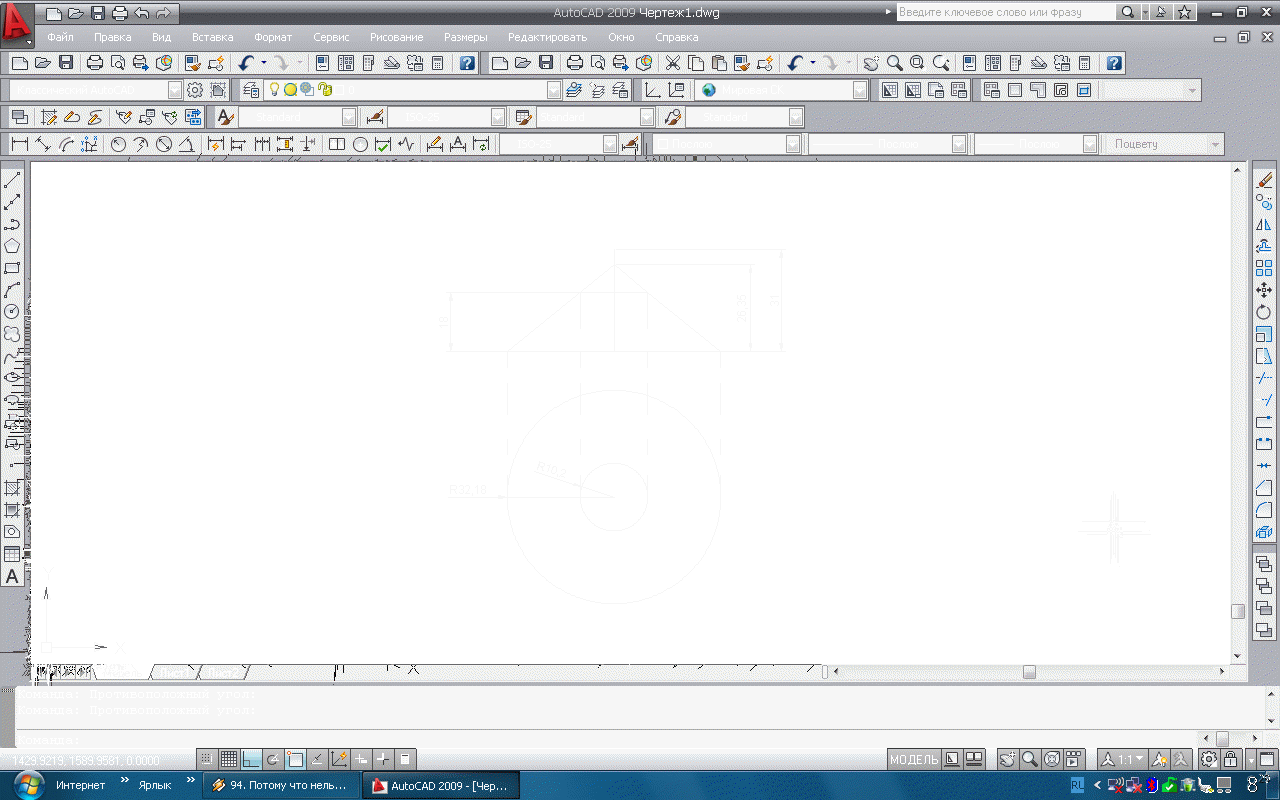

3.1 Зона А (h =31, h_x=18).

h₀ = 0,85h

h₀ = 0,85*31=26,35

r₀ = (1,1-0,002h)h

r₀ = (1,1-0,002*31)31 = 32,178

r_x = (1,1-0,002h)(h-h_x/0,85)

r_x = (1,1-0,002*31)(31-18/0,85) =10,196

Рисунок 7.1

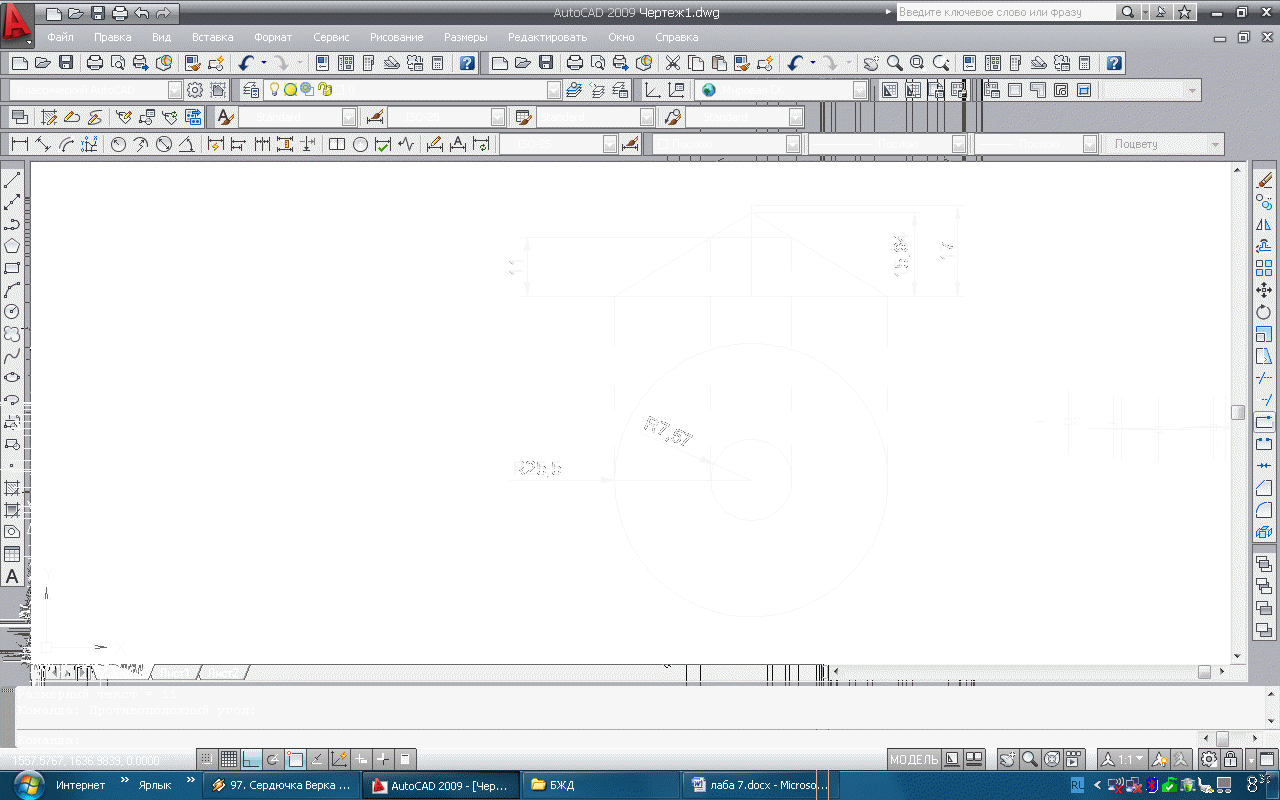

3.2 Зона Б (h =17, h_x=11).

h₀ = 0,92h

h₀ = 0,92*17 = 15,64

r₀ = 1,5h

r₀ = 1,5*17 = 25,5

r_x = 1,5(h-h_x/0,92)

r_x = 1,5(17 - 11/0,92) = 7,565

Рисунок 7.2

Лабораторная работа №8

Определение категории помещений и зданий по взрывопожарной и пожарной опасности и определение необходимого количества первичных средств пожаротушения.

Цель работы:

1)ознакомиться с методикой определения категорий помещений и зданий по взрывопожарной и пожарной опасности;

2)ознакомиться со средствами первичного пожаротушения и научиться определять потребность в них.

Расчет.

I Определение избыточного давления взрыва для аварийной ситуации

Вариант 14.

Исходные данные: вещество, находящееся в помещении – метан (ГВС); масса газа, поступающего в помещение m = 150кг; размеры помещения: 80×22×5 м.

Решение:

1. Определяем концентрацию газо-воздушной смеси.

Выбираем категорию помещения – А.

(1)

где V_св- свободный объем помещения, м³.

где 0,8 –разница между объемом помещения и объемом оборудования, принимаем 80% от геометрического объема помещения.

2. Полученное значение сравниваем со значение предельных концентраций, для НКПВ(по объёму) = 16,66, ВКПВ(по объёму) = 102,6. Следовательно, при наличии источника инициирования, взрыв возможен.

3. Определяем величину избыточного давления.

₍₂₎

Вывод: помещение цеха относится к категории А по взрыво- и пожароопасности. Полученное значение величины дает основание предположить, что помещение цеха находится в зоне сильных разрушений взрыва, так как 30< >50 кПа и составляет около 10 % всей площади очага. Анализ рассматриваемой аварийной ситуации указывает на необходимость разработки мероприятий по предупреждению взрывов или уменьшению их последствий.

II Определение категории помещения по пожароопасности (В1-В4)

Вариант 12.

Исходные данные: вещество, находящееся в помещении – каучук натуральный; масса материала m=3000кг; размеры помещения: 50х15 м.

Решение:

1.Определяем теплоту сгорания для указанных материалов:

Н_т=42·10⁶ Дж/кг

2.Определяем максимальное значение пожарной нагрузки.

₍₃₎

где G_i - количество i-го материала пожарной нагрузки, кг;

Q_нi – низшая теплота сгорания i-го материала пожарной нагрузки, МДж/кг.

3.Определяем удельную пожарную нагрузку.

₍₄₎

где S – площадь размещения пожарной нагрузки, м².

Вывод: сравнивая полученную удельную пожарную нагрузку с нормативной удельной пожарной нагрузкой, находим, что помещение относятся к категории В4 по пожароопасности.

III Определение первичных средств защиты пожаротушения

1.Определяем класс пожара.

В указанном помещении находится каучук натуральный, что соответствует классу пожара - А.

2.Определяем количество и виды ручных огнетушителей.

Предельная защищаемая площадь для категории А помещений, в которых находятся плавящиеся твердые вещества, составляет S =400 м².

Фактическая площадь S_ф=50х15=750 м².

Вычисляем коэффициент:

k=S_ф/S (5)

k = 750/400=1,875

Рекомендуются:

1)пенные и водные огнетушители вместимостью 10л – 4шт.

2)порошковые огнетушители вместимостью 5л (масса вещества 4кг) – 4шт;

Допускаются:

1)порошковые огнетушители вместимостью 2л и массой вещества 2кг – 8шт;

2) порошковые огнетушители вместимостью 10л и массой вещества 9кг-2шт;

3)углекислотные огнетушители вместимостью 5л и массой вещества 3кг – 4.

3.Данное помещение возможно оборудовать передвижными огнетушителями.

k =750/500=0,9

Рекомендуются:

1)воздушно-пенные огнетушители вместимостью 100л – 1шт;

2)комбинированные огнетушители (пена, порошок) вместимостью 100л – 1;

3)порошковые огнетушители вместимостью 100л – 1шт.

Допускаются:

1) углекислотные огнетушители вместимостью 25л – 4шт.

2) углекислотные огнетушители вместимостью 80л – 2шт.

4 .Выбираем пожарный щит.

Так как помещение не оборудовано внутренним пожарным водопроводом и автоматическими установками пожаротушения, то в нем должен быть установлен пожарный щит.

Для помещения, где возможен класс пожара А соответствует щит пожарный – ЩП-А.

Комплектация ЩП-А

Рекомендуются:

1)порошковые огнетушители(ОП), вместимостью 10л, массой вещества 9кг – 1шт;

Допускаются:

1)воздушно- пенные огнетушители (ОВП) вместимостью 10л – 2шт;

2)порошковые огнетушители (ОП) вместимостью 5л, массой вещества 4кг – 2шт.

Инструмент и инвентарь:

1)лом- 1шт;

2)багор -1шт;

3)ведро – 2шт;

4)лопата штыковая – 1шт;

5)лопата совоковая- 1шт;

6)емкость для хранения воды V=0,2м³ – 1шт.

Так как площадь помещения(750м²) свыше предельной(400м²), защищаемой одним противопожарным щитом, то в помещении должно быть 2 пожарных щита ЩП-А.

Форма Н-1

Один экземпляр направляется

пострадавшему или его

доверенному лицу

УТВЕРЖДАЮ

В.А. Соловьёв

(подпись, фамилия, инициалы работодателя

(его представителя))

"28" января 1998г.

М.П

Акт № 3

О НЕСЧАСТНОМ СЛУЧАЕ НА ПРОИЗВОДСТВЕ

1. Дата и время несчастного случая___25.01.1998 г. В 12 часов 0 минут_____

_________________________________________________________________________

(число, месяц, год и время происшествия несчастного случая, количество

_____________________________4 часа____________________________________

полных часов от начала работы)

2. Организация (работодатель), работником которой является (являлся)

пострадавший Чечерский лесопункт Гомельского леспромхоза______

(наименование, место нахождения, юридический адрес,

163012_г.Чечер,ул.Добролюбова_1,корп.1____________________________

ведомственная и отраслевая принадлежность (ОКОНХ основного вида

_____________________Деревообрабатывающая отрасль___ ___

деятельности); фамилия, инициалы работодателя - физического лица)

Наименование структурного подразделения_лесосечные работы ___________

3. Организация, направившая работника

_Чечерский лесопункт Гомельского леспромхоза 163012 _

(наименование, место нахождения, г.Чечер,ул.Добролюбова_1,корп.1 Деревообрабатывающая отрасль

юридический адрес, отраслевая принадлежность)

4. Лица, проводившие расследование несчастного

случая__Председатель комиссии:Пигин С.В.-начальник отдела______ охраны труда_______________________________________________________

(фамилия, инициалы, должности и место работы)

_Члены комиссии: Моршев А.В.-начальник производственного_______ отдела,Тарасенко_А.Д.-председатель цехового комитета___________

5. Сведения о пострадавшем:

фамилия, имя, отчество Козлов Анатолий Николаевич___________________

пол (мужской, женский) __мужской_______________________________________

дата рождения ____27 мая 1956 г.________________________________

профессиональный статус __рабочий_________________________________

профессия (должность) _помощник вальщика леса____________________

стаж работы, при выполнении которой произошел несчастный случай ________,

________________10 месяцев____________________________________________________________

(число полных лет и месяцев)

в том числе в данной организации ________10 месяцев____________________

(число полных лет и месяцев)
