2.Уточнение состава узлов концептуальной модели
Выявление дополнительных узлов и построение уточненной схемы q-модели
Анализируем описание системы, ранее полученные схемы Q-моделей. Выявляем, локализуем отдельные действия (фазы) в процессе обработки заявок каждого потока в виде дополнительных узлов (управляющих; маршрутных; источников; приемников; и др.). Уточняем схему модели.
Для заданной системы.
В моделируемой системе (см. рисунок 2):
- после узла S0 нужен добавочный узел S6 анализа наличия свободной емкости памяти S3 для пришедшей заявки и выбора дальнейшего маршрута движения запроса – в память на узел S3,1 или в приемник отказанных заявок. С функционированием S6 связано ранее сформулированное условие выбора маршрутов движения после узла S6: наличие свободного места в памяти, достаточного для пришедшего запроса;
- соответственно необходим узел S5 - приемник заявок, не вошедших в систему из-за нехватки памяти;
- после выхода из узла S2 дальнейший маршрут заявки определяется вероятностным выбором из двух альтернатив – необходим узел S5, “разыгрывающий” для каждой пришедшей заявки выбор маршрута в соответствии с заданными вероятностями.

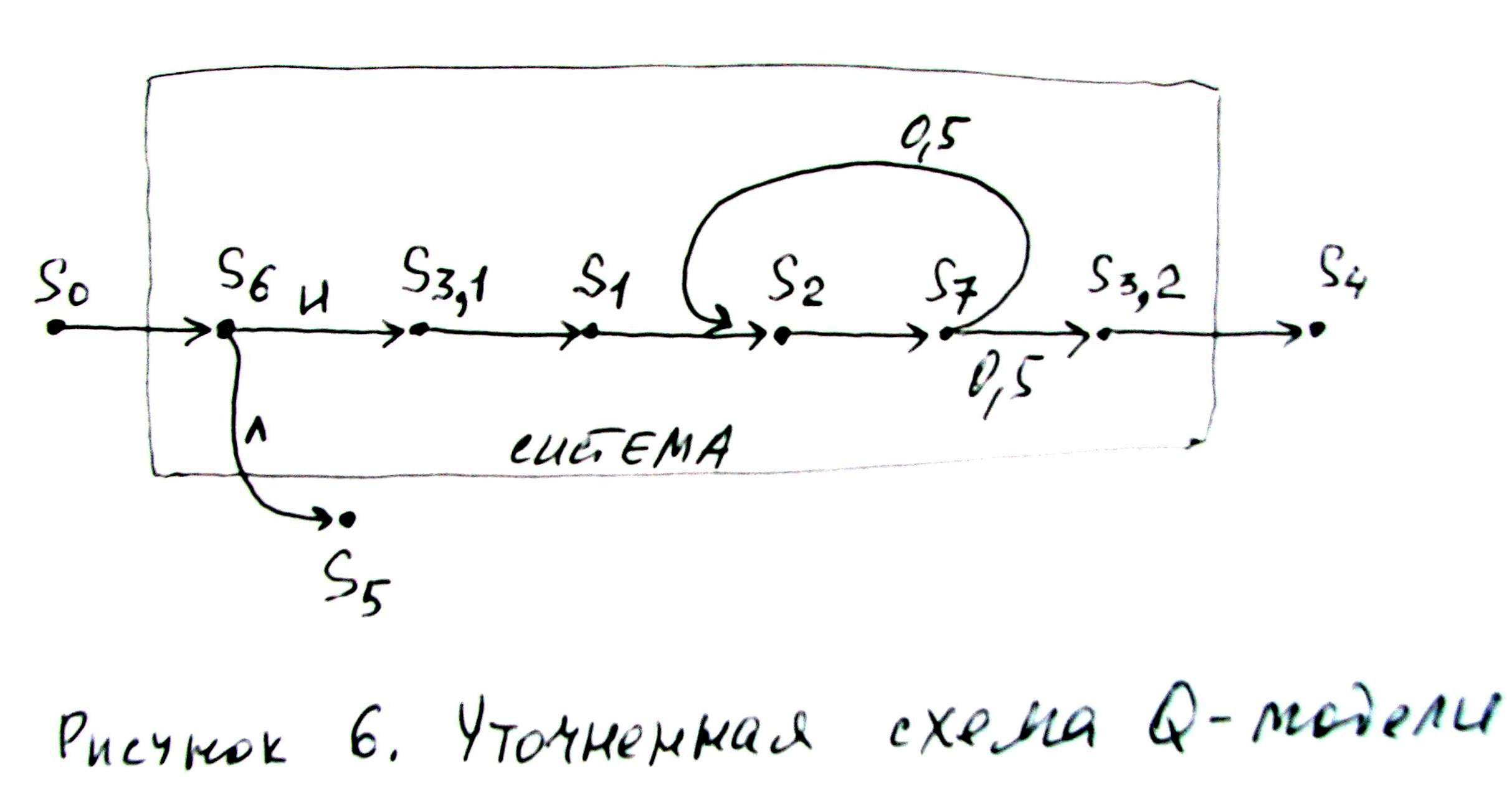

Уточненная схема модели для СИСТЕМЫ 1 безотносительно к потокам приведена на рисунке 6, соответствующая уточненная матрица переходов описана в следующем параграфе.
Уточнение матрицы переходов
В соответствии с данными, полученными на предыдущем этапе, уточняем матрицу переходов.
Для заданной системы.
Порядок движения запросов в процессе обслуживания представлен ниже матрицей переходов P.
Таблица 7. Уточненная матрица переходов P
(для СИСТЕМЫ 1 безотносительно к потокам)
|
S0 |
S6 |
S3,1 |
S1 |
S2 |
S7 |
S3,2 |
S4 |
S5 |
S0 |
|
1 |
|
|
|
|
|
|
|
S6 |
|
|
и |
|
|
|
|
|
л |
S3,1 |
|
|
|
1 |
|
|
|
|
|
S1 |
|
|
|
|
1 |
|
|
|
|
S2 |
|
|
|
|
|
1 |
|
|
|
S7 |
|
|
|
|
0,5 |
|
0,5 |
|
|
S3,2 |
|
|
|
|
|
|
|
1 |
|
S4 |
|
|
|
|
|
|
|
1 |
|
S5 |
|
|
|
|
|
|
|
|
1 |
