2.1.6 Графіки теплового навантаження

Для визначення завантаження, режиму роботи, економічності використання теплофікаційного обладнання користуються річним графіком витрати теплоти за тривалістю періоду стояння зовнішніх температур. Він будується на підставі графіка залежності теплових навантажень від температур зовнішнього повітря, який розміщують в правому квадранті. При цьому по осі абсцис відкладають значення температур зовнішнього повітря t_н = +8 °С до t_о, по осі ординат - витрати теплоти.

При довільній температурі зовнішнього повітря t_н (-15, -10, -5, 0, +8) витрата теплоти на опалення і вентиляцію Q₀ , Q_V, МВт, визначається по формулах

(1.19)

(1.20)

Результати розрахунків зводяться в таблицю 1.4.

Таблиця 1.4 - Витрата теплоти при різних температурах зовнішнього повітря

Витрата теплоти МВт	Температура зовнішнього повітря , °С
	to=	tвент=	tн = -10	tн = -5	tн = о	tн=+8
Qo
Qv

Графік залежності витрати теплоти від температури зовнішнього повітря показаний на рисунку 1,-6.

Витрата теплоти на гаряче водопостачання не залежить від температури зовнішнього повітря, як у зимовий, так і в літній періоди. Графік максимально-годинної витрати теплоти на гаряче водопостачання показаний на рисунку 1, а. Витрата теплоти на технологічні потреби в більшості випадків не залежить від температури зовнішнього повітря, а диктується умовами технологічного процесу.

Сумарний графік витрати теплоти будують на підставі графіків витрати на опалення, вентиляцію і гаряче водопостачання. Його одержують у результаті складання витрат теплоти при певних значеннях температури зовнішнього повітря.

Q, МВт

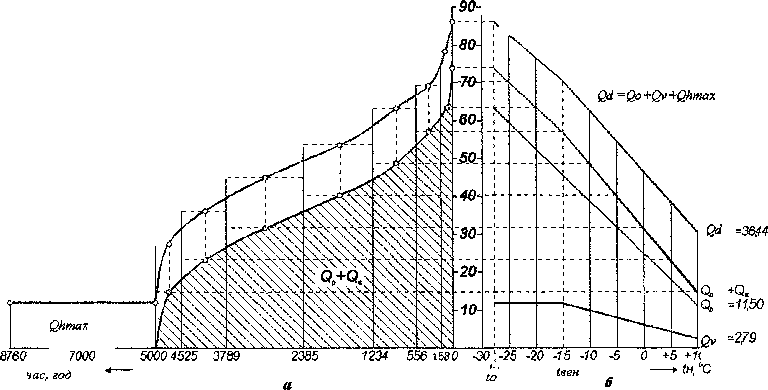

а - тривалості теплового навантаження на протязі року; б - залежності витрат теплоти від температури зовнішнього повітря

Рисунок 1 - Графіки теплового навантаження

Графік витрати теплоти залежно від тривалості періоду стояння зовнішніх температур (графік тривалості теплового навантаження) будують у правому квадранті. При цьому на осі абсцис відкладається тривалість періоду за опалювальний сезон із середньодобовою температурою зовнішнього повітря, що дорівнює або є нижчою від даної t_н. Тривалість стояння температур зовнішнього повітря наведена в Додатку А таблиця 5. На підставі таблиці 5 Додатку А визначається число годин стояння температури зовнішнього повітря нижче -20, -15, -10, -5° С і т.д. Отримані дані заносяться в таблицю 1.5. Вони дозволяють побудувати графік витрати теплоти за тривалістю (рисунок 1а).

Таблиця 1.5 - Тривалість стояння температур зовнішнього повітря нижче t_н _

Температура зовнішнього повітря tн °С	Число годин стояння тем­ператур нижче tн	Температура зовнішнього повітря tн °С	Число годин стояння тем­ператур нижче tн	Температура зовнішнього повітря tн °С	Число годин стояння тем­ператур нижче tн
-15		-5		+5
-10		0		+8
