Расчет искусственного освещения от люминесцентных (газоразрядных) ламп

Правильно устроенное искусственное освещение позволяет повысить производительность труда на 20-25 %, уменьшать утомление зрения. Правильно выбранные типы светильников, провода и способы проводки выключатели позволяют исключить возможность пожаров и взрывов.

Исходные данные

1. Наименование помещения - отделение лакирования.

2. Размеры помещения, м: длина а=54; ширина в=18; высота с=6.

3. Окраска стен - серая, потолка - белая.

4. Выделение пыли темной - менее 5 мг/м³ .

5.Выделений паров кислот и щелочей, а также газов, способных при соприкосновении с влагой образовывать слабые растворы кислот и щелочей, обладающих большой коррозирующей способностью, - нет.

6. Поверхность, над которой нормируется освещенность, расположена на высоте 0,8 м от пола.

7. Плоскость, на которой нормируется освещенность, - горизонтальная.

8. Коэффициент отражения от рабочей поверхности Ррп = 10%.

9. Характеристика зрительных работ: наименьший размер объекта различения 0,5-0,7 мм; фон - средний; контраст - средний; точность - средняя.

10. Расстояние объекта от глаз работающего - 0,5 м.

11. Длительность непрерывного напряжения зрения -7 ч.

12. Повышенной опасности травматизма - нет.

13. Пребывание людей - постоянное.

14. Оборудование требует постоянного обслуживания.

15. Источник света - люминесцентные лампы.

16. Высота подвески светильников hcв = 2,5 м.

17. Напряжение сети Uc = 220 В.

18. Рабочие места у стен отсутствуют.

Указания к расчету искусственного освещения

1. Определяем расположение светильников. Принимаем наиболее распространенное - параллельными рядами. Рисуем схему расположения светильников.

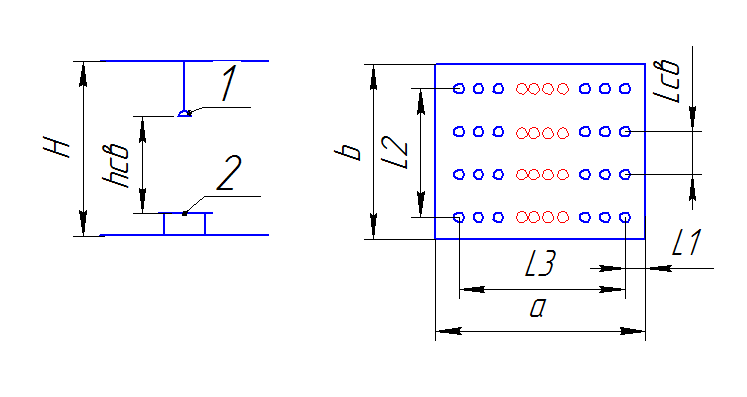

Рис.1. Расположение светильников:

а - в разрезе помещения; б - в плане;

1 - светильник; 2 - уровень рабочей поверхности; Н - высота помещения;

hсв - высота подвески светильника над рабочей поверхностью; L1 - расстояние от стены до крайнего ряда светильников по длине и ширине помещения; L2 - расстояние между крайними рядами светильников по ширине; L3 - то же по длине; Lсв - расстояние между светильниками.

2.Определяем характеристику окружающей среды в помещении:

а)по пожарной опасности по ПУЭ ([I], с. 9-11) оно относится к пожароопасным с зонами класса П-1;

б) по взрывоопасности по ПУЭ ([1], с. 3-11) - к взрывоопасным с зонами класса В-1а.

3. Определяем степень опасности поражения электрическим током по ПУЭ ([1], табл. 7.11), по степени опасности поражения электротоком относим к помещениям без повышенной опасности.

4. Определяем характеристику окружающей среды ([1], табл.7.12), по характеру окружающей среды помещение может быть отнесено к нормальным сухим, так как отсутствуют признаки, свойственные помещениям жарким, пыльным, с химически активной средой.

5. Определяем тип светильников по зонам класса взрыво- и пожароопасности (В-1а и П-1) ([1], табл. 6.5), принимаем - светильник РСП 11-400-002.

6. По зонам классов В-1а и П-1 выбираем провода для осветительной сети и способ прокладки ([1], табл. 6.3). Принимаем провода АПР или АПРТО с прокладкой в стальных трубах поверх стен и потолка.

7. По зонам класса В-1а и П-1а согласно [1] (табл.6.8) выбираем выключатели и переключатели типа УП-5800 маслонаполненного исполнения МОД, а для зон класса П-1 могут быть установлены выключатели и переключатели типов ГПВМ, ГППМ, ПКП и ПКВ герметичного исполнения. Принимаем - ГПВМ.

8. По размеру объекта различения 0,5-0,7 мм, фону среднему, контрасту среднему определяем разряд и подразряд работы ([1], табл. 5.1, прим. п.5). Выполняемая работа относится к разряду IV, подразряду -"в", минимальная освещенность от комбинированного освещения Емин.к = 400 лк и общее освещение 200 лк.

9. Выбираем экономически выгодную систему освещения ([1], табл. 5.2). Принимаем комбинированную.

10. Определяем потребную освещенность при комбинированном освещении газоразрядными лампами ([1], табл. 5.3) от светильников общего освещения Ео.к = 150 лк, от местного освещения Ем.к = 250 лк.

11. По выделяемой темной пыли (менее 5 мг/м³) определяем коэффициент запаса ([1], табл. 5.4), Кз =1,5.

12. По выбранному типу светильника НОГЛ определяем наиболее выгодное отношение v расстояния между светильниками Lcb к высоте подвески hсв ([1], табл. 5.5) и принимаем

v = LcB/hcB = 1,4.

13. По отношению v = 1,4 определяем расстояние между светильниками по ширине помещения

Lcbш = v*hcв = 1,4*2,5 = 3,5 м, принимаем 4 м.

Расстояние по длине принимается в зависимости от длины корпуса светильника lсв и расстояния между корпусами светильников t. При длине корпуса 1,3 м принимаем t = 0,1 м:

Lсвд = lcв + t = 1,3 + 0,1=1,4 м.

14. Определяем расстояние от стен до первого ряда светильников по наличию рабочих мест у стены. При наличии – L1 = 0,3*Lcbш, а при отсутствии – L1 = 0,5*Lсвш. Для наших условий

L1 =0,5*4 = 2 м.

15. Определяем расстояние между крайними рядами по ширине:

L2 = в - 2*L1 = 18 - 2*2 - 14 м.

16. Определяем число рядов светильников, которые можно расположить между крайними рядами по ширине помещения:

nсв.ш = L2/Lcbш - 1 = 14/4 -1 = 2,5, принимаем 2 ряда.

17. Общее число рядов светильников по ширине составит:

nш.общ = nсв.ш + 2 = 2 + 2 = 4 ряда.

18. Определяем расстояние между крайними рядами по длине:

L3 = a-2*L1 = 54-2*2 = 50 м

19. Определяем число рядов светильников, которые можно расположить между крайними рядами по длине помещения:

nсв.д = L3/Lсвд - 1 = 50/1,4 - 1 = 34,7, принимаем 34 ряда.

20. Общее число рядов светильников по длине составит:

nд.общ=nсв.д+2=34+2=36 рядов.

21. Определяем общее количество светильников в помещении

nсв.общ=nш.общ*nд.общ=4*36=144 шт.

22. По цветовой отделке помещения определяем коэффициенты отражения от стен и потолка: Рст=30%;Рп=50%.

23. Определяем коэффициент z, учитывающий неравномерность освещения в зависимости от типа светильника и отношения v = 1,4 ([1], табл. 5.7). Принимаем z=1,1.

24. Площадь пола освещаемого помещения составляет:

Sп = а*в = 54*18 = 972 м².

25. По размерам помещения и высоте подвески светильников находим показатель помещения:

φ = (a*в)/(hcв*(a+в)) = (54*18)/(2,5*(54+18)) = 5,4.

26. По показателю помещения, типу светильника и коэффициентам отражения от стен и потолка определяем коэффициент использования светового потока ([1], табл. 5.9) и принимаем nи = 0,54.

27. Потребный световой поток одной лампы составит, лм:

Fл.расч.=

где nл.св - число ламп в светильнике.

28. По потребному световому потоку определяем мощность лампы ([1], табл. 5.13). Принимаем тип лампы ЛД30-4 мощностью 30 Вт и световым потоком Fл.табл = 1640 лм.

29. Определяем действительную освещенность, лк:

Едейст=

30. Определяем величину освещенности, которую должны обеспечить светильники местного освещения ([1], табл. 5.3):

Ем.к = Емин.к - Е дейст =400- 159 = 241 лк.
