Устройство и работа приемника апт.

Приемник состоит из двух основных устройств: приемного устройства и устройства электропитания и измерений (рис.2).

Устройство согласующее

Выход

Вход

~

Рис. 2. Блок-схема приемника АПТ.

Приемное устройство состоит из функциональных частей:

• согласующего устройства (линейного трансформатора),

• полосового фильтра,

• удлинителя,

• усилителя входного сигнала,

• двустороннего ограничителя,

• промежуточного усилителя,

• дискриминатора,

• фильтра нижних частот,

• выходного устройства,

• схемы сигнализации,

• схемы измерений.

Из линии связи частотно-модулированные колебания поступают на линейный трансформатор, позволяющий произвести согласование характеристического сопротивления линии и входного сопротивления приемника.

Для выделения сигнала с рабочей полосой частот данного канала из поступающего частотно-модулированного сигнала за линейным трансформатором включен полосовой фильтр.

Между полосовым фильтром и усилителем входного сигнала во избежание перегрузки усилителя при больших уровнях входного сигнала предусмотрена возможность включения удлинителя.

Двусторонний пассивный ограничитель служит для ограничения амплитуды сигнала, поступающего с усилителя входного сигнала.

После усиления промежуточным усилителем сигнал прямоугольной формы поступает на дискриминатор, который преобразует частотно-модулированные колебания в амплитудно-модулированные с последующим детектированием.

Дискриминатор нагружен на фильтр нижних частот, предназначенный для подавления побочных продуктов преобразования.

На выходное устройство поступает сигнал, представляющий собой последовательность двоичных знаков с пологими фронтами. На выходе приемника форма сигнала соответствует форме сигнала, поступающего на вход передатчика с датчика телеинформации.

Часть сигнала с выхода усилителя входного сигнала через делитель поступает на усилитель и схему сигнализации. Контактами реле схемы сигнализации включается лампочка, сигнализирующая наличие сигнала.

При снижении уровня сигнала на 13 дБ или пропадании сигнала реле схемы сигнализации своими контактами отключает лампочку, замыкает цепь внешней сигнализации и разрывает выходную цепь приемника.

Порядок выполнения работы

1. Собрать рабочую схему (рис. 3).

2. С разрешения преподавателя (лаборанта) подать питание приемника включением тумблера СЕТЬ, находящимся в верхней части корпуса.

3. Произведите проверку наличия напряжений с помощью измерительного прибора и переключателя блока БП, руководствуясь табл. 2.

Таблица 2

Измеряемый параметр	Шкала	Примечание
12ВI 12ВII 24 В UВЫХ. ПРМ UВХ. ОГР	25—0—25 В 25—0—25 В 50—0—50 В 10—0—10 В	Показания прибора должны быть в пределах от минус 3 до минус 6 В. (предел измерения по шкале 10 В). Индикация наличия сигнала на входе ограничителя

4. Разность измерений по табл.2. не должна превышать 20%.

5. С разрешения преподавателя (лаборанта) подать питание передатчика включением тумблера СЕТЬ, находящимся в верхней части корпуса.

6. Проверьте работу передатчика и проверку наличия напряжений с помощью измерительного прибора и переключателя блока БП, руководствуясь табл.3

Таблица 3

Измеряемый параметр	Шкала	Примечание
12ВI 12ВII АКК.БАТ. 24 В ВЫХ. ПЕР.	25—0—25 В 25—0—25 В 50—0—50 В	Индикация наличия сигнала на выходе передатчика.

7. Для использования в режиме реальной передачи телеинформации потенциометрами «+ КАЛИБР.—», расположенными в узле УВ добейтесь, чтобы стрелка прибора, установленного на блоке БП, отклонялась вправо при подаче верхней характеристической частоты и влево — при подаче нижней характеристической частоты до крайних делений шкалы прибора; Для использования в локальном режиме (для выполнения данной лабораторной работы) эта операция не требуется, так как она необходима для определения величины искажений длительности импульсов (преобладания) канала передачи.

8. Для визуального контроля или измерения сигнала в канале связи подключите входы «Х» и «Y» осциллографа к линии связи и образцовому генератору.

9. Для визуального контроля или измерения искажений длительности импульсов (преобладания) канала передачи параметров сигнала телеинформации осциллограф подключить на выход приемника АПТ.

10. Переключателем на передатчике установить режим f_н.

11. Меняя частоту ВЧ генератора, определить частоту передатчика, используя соотношение частот на экране осциллографа по фигурам Лиссажу (получение эллипса говорит о совпадении частот аппаратуры и ВЧ генератора).

12. Переключив осциллограф на внутреннюю синхронизацию, добиться устойчивого изображения синусоиды на экране. Замерить уровни передачи в канале связи в вольтах (В), перевести их в децибелы (дБ), принимая за характеристическое сопротивление линии связи 600 Ом.

13. Для режимов работы f_в и f_ср повторить пункты п.10, п.11 и п.12.

~

~

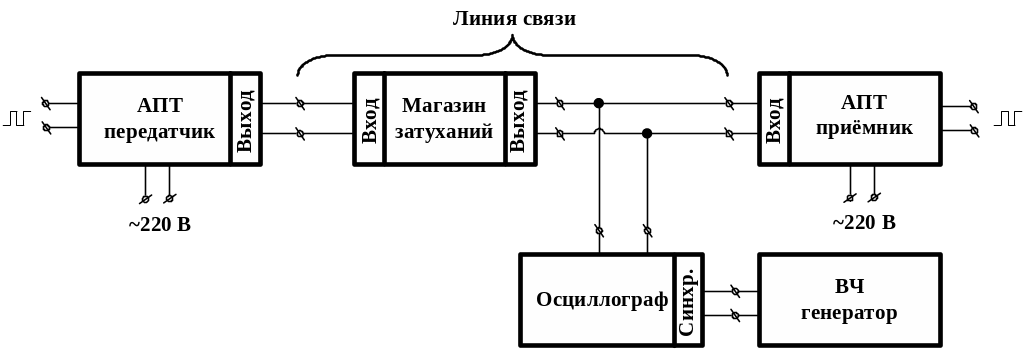

Рисунок 3.

При необходимости отключения передатчика и приёмника, а также по окончании работы, тумблеры СЕТЬ и АКК. БАТ. установите в выключенное положение.

Таблица 3. Таблица результатов определения параметров канала телемеханики.

№ п/п	Напряжение постоянного тока на входе АПТ передатчика	Параметры сигнала на выходе передатчика			Значение МЗ при Рmin на входе АПТ	Рmin на входе приёмника АПТ.	Расчётное значение затухания канала связи	Напряжение постоянного тока на выходе АПТ приёмника	искажения длительности импульсов
		Частота Гц	Амплитуда В	Уровень дБ.	Нп./дБ.	Уровень дБ.	дБ.	В	мсек.	%
1
2
3
