ВВЕДЕНИЕ
В процессе подготовки архитекторов-дизайнеров важнейшим фактором является последовательность разработки проекта, осознанное проектное действие, основанное на усвоении профессиональных знаний.
Курсовой проект «РИМСКИЕ ОРДЕРА В ДЕТАЛЯХ» является первой ступенью освоения мастерства дизайн-проектирования. Курсовой проект включает в себя изучение пропорционального построения ордера, его частей и графических приемов подачи информации.
1. Общие положения
Цель работы: знакомство с классическими приемами пропорционирования, соотношения частей и целого построения и использования архитектурных обломов, деталей в ордерной системе знакомство с основными терминами.
Задачи работы: знакомство и овладение приемами графической подачи классических архитектурных форм, плановостью в ортогональном изображении.
2. Состав курсового проекта
Текстовая часть
Реферативный материал 10-12стр.
Графическая часть
Проект выполняется на одном планшете 550х750 мм.
Фасад ( )
Детали ордера
Применение ордера в архитектурном произведении
3. Основные этапы выполнения курсовой работы
3.1. Аналитический этап
Занятие 1. 4 часа. Вводная лекция. Выдача задания знакомство с работами предшественников, перечень необходимых материалов и инструментов, выдача задания.
Основной понятийный ряд:
Стоечно-балочная система;
Понятие ордера, ордерная система;
Части и модули как единицы измерения;
Фотофиксация применения ордерной системы в городской среде (часть реферативного материала)
3.2. Этап творческого поиска
Занятие 2.4 часа. Графические упражнений «РАСТР», «СЕТКА», «МУАР» выполняются на планшете 550х750мм техника подачи – тушь.
Разработка и утверждение эскиза экспозиции в М1:10 вид подачи 5-7 вариантов на листе формата А3.
Занятие 3.4часа. Графическое упражнение «ПОСТРОЕНИЕ ВАЛЮТЫ ИОНИЧЕСКОГО ОРДЕРА» выполняется на планшете 550х750мм техника подачи – тушь.
Разработка и утверждение эскиза экспозиции в М1:5
3.3. Этап творческой доработки
3.4. Графическое выполнение проекта
Занятие 4. 5. 6. 7. 8. По 4 часа. Графическое оформление проекта. Построение проекций на планшете в тонких линиях.
Занятие 9. 4 часа. Просмотр построения
Занятие 10. 11. По 4 часа. Обводка построения
Занятие 12. 4 часа. Подведение итогов работы. Сдача и обсуждение проекта.
ФОТОФИКСАЦИЯ ПРИМЕНЕНИЯ ОРДЕРНОЙ СИСТЕМЫ В ГОРОДСКОЙ СРЕДЕ

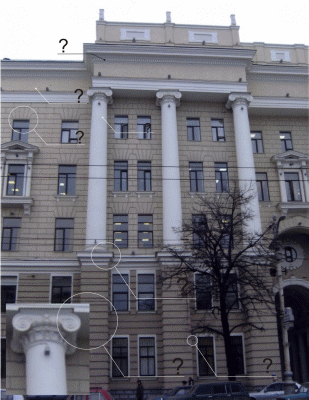

РИС.1 ПРИМЕР ФОТОАНАЛИЗА: ПРИМЕНЕНИЕ ОРДЕРНОЙ СИСТЕМЫ В ГОРОДСКОЙ СРЕДЕ
В реферате необходимо указать какие элементы ордерной системы применяются в Вашем примере, их названия и функции, по сути ответить на вопрос: «что это? и для чего это?».

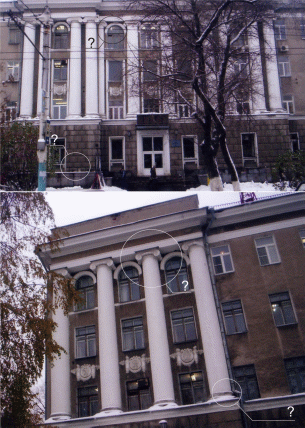

РИС.2 ПРИМЕР ФОТОАНАЛИЗА: ПРИМЕНЕНИЕ ОРДЕРНОЙ СИСТЕМЫ В ГОРОДСКОЙ СРЕДЕ

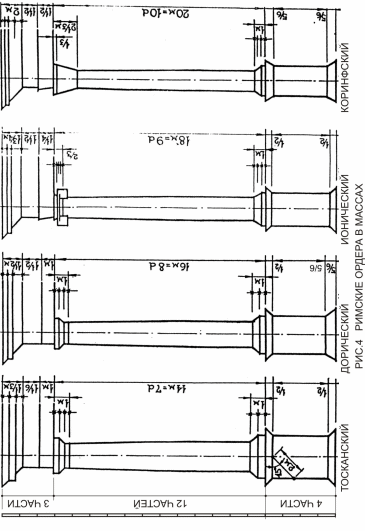

РИМСКО-ДОРИЧЕСКИЙ ОРДЕР

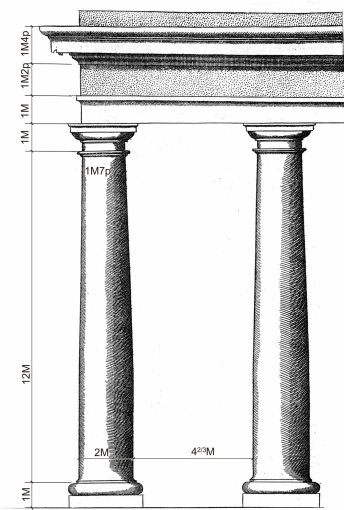

РИС.5 РИМСКО-ДОРИЧЕСКИЙ ОРДЕР
РИС.6 ПРОФИЛЬ КАРНИЗА РИМСКО-ДОРИЧЕСКОГО ОРДЕРА ПО ВИНЬОЛЕ,
ПЛАФОН О РИМСКОД-ОРИЧЕСКОГО ОРДЕРА

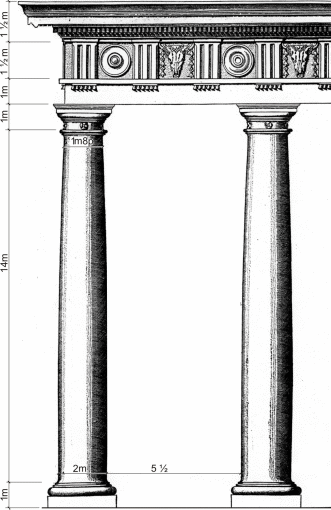

РИС.7 РИМСКО-ДОРИЧЕСКИЙ ОРДЕР

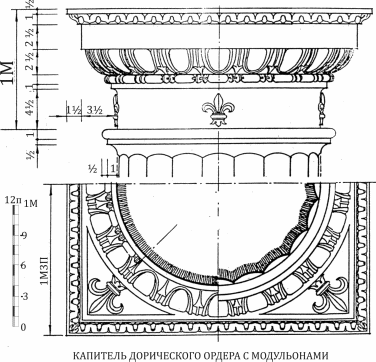

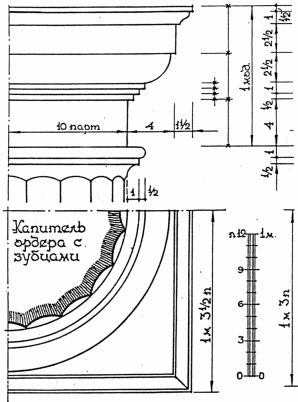

РИС.8 КАПИТЕЛЬ РИМСКО-ДОРИЧЕСКОГО ОРДЕРА С ЗУБЦАМИ

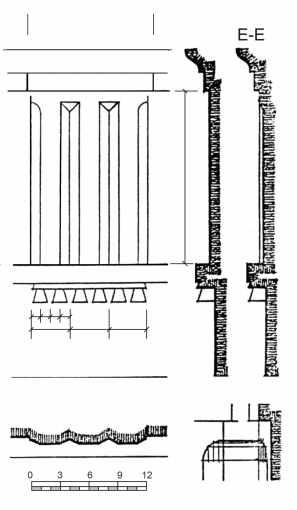

РИС.9 ТРИГЛИФ РИМСКО-ДОРИЧЕСКОГО ОРДЕРА
РИС.10 ПЬЯДЕСТАЛ РИМСКО-ДОРИЧЕСКОГО ОРДЕРА

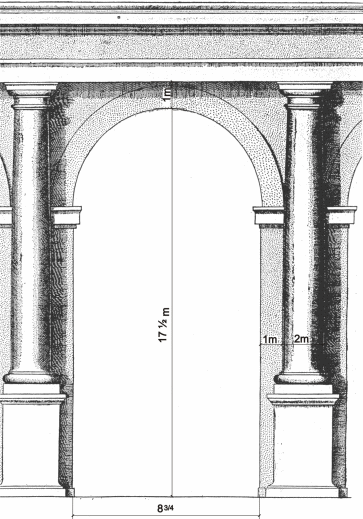

РИС.11 АРКА РИМСКО-ДОРИЧЕСКОГО ОРДЕРА
РИС.12 АРКА РИМСКО-ДОРИЧЕСКОГО ОРДЕРА
РИС.13 КОЛОНАДА РИМСКО-ДОРИЧЕСКОГО ОРДЕРА
РИС.14 КОЛОНАДА РИМСКО-ДОРИЧЕСКОГО ОРДЕРА
РИС.15 КОЛОНАДА РИМСКО-ДОРИЧЕСКОГО ОРДЕРА
РИС.16 КОЛОНАДА РИМСКО-ДОРИЧЕСКОГО ОРДЕРА
