Лабораторна робота № 6 випробування металевої ферми статичним навантаженням

Мета роботи: 1. Провести випробування статичним навантаженням моделі металевої ферми.

2. Вивчити напружено-деформований стан окремих елементів ферми в процесі навантаження.

3. Порівняти теоретичні та експериментальні зусилля в елементах ферми.

4. Визначити прогин ферми в середині прольоту.

1. Об'єкт випробування_____________________________________________

2. Найменування конструкції ________________________________________

3. Дата випробування ______________________________________________

4. Дата виготовлення конструкції ____________________________________

5. Вид конструкції та його елементів__________________________________

6. Метод випробування _____________________________________________

7. Тип приладів (див. таблицю 16)____________________________________

8. Дата останньої повірки приладу ___________________________________

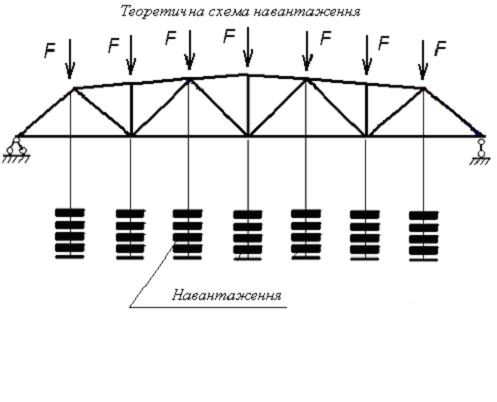

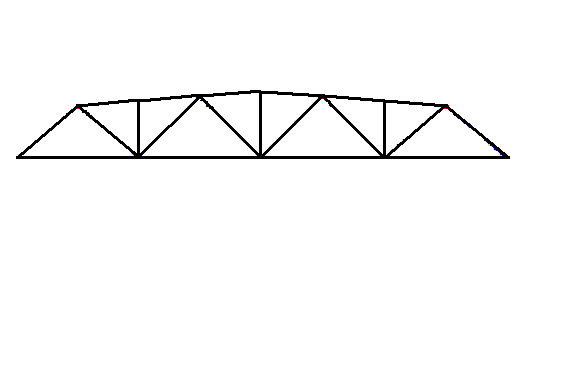

Рис.10. Схема завантаження ферми

Характеристика вимірювальних приладів Таблиця 16

п/п

Умовне

позна-чення

Найменування приладу

Ціна поділки, ,мм

База

b, мм

Заводський номер

Рис.11. Схема розташування приладів

Рис.12. Геометрична схема (складена за результатами обмірів)

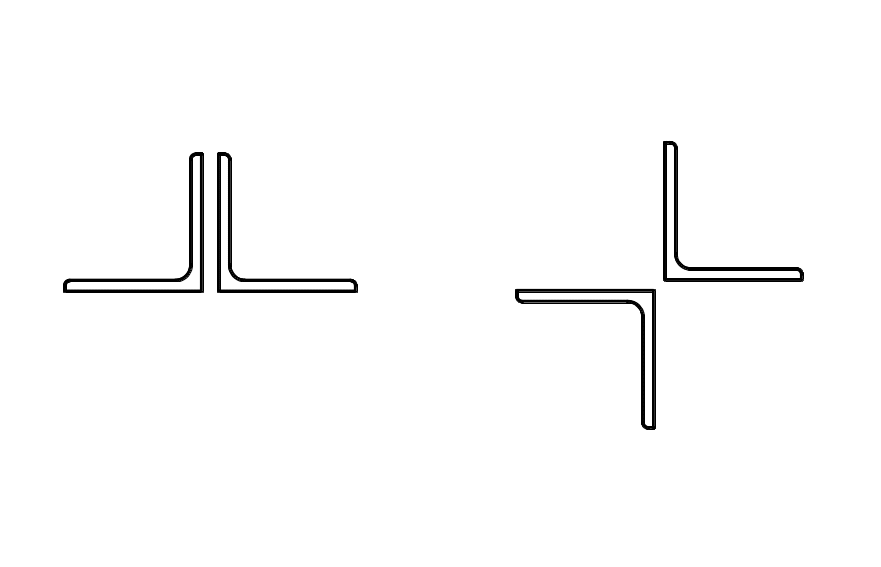

Рис.13. Ескіз перерізів (складені за результатами обмірів)

Геометричні характеристики перерізу

А= ___________________________________________________________ см2

Ix= ___________________________________________________________ cм4

Iy ____________________________________________________________ cм4

Wx ___________________________________________________________ cм3

Wy ___________________________________________________________ cм3

1. Теоретична частина.

Визначення розрахункових зусиль і прогинів елементів ферми.

1.1. Розрахунок ферми за міцністю.

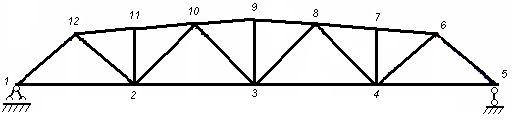

Рис.14. Схема нумерації вузлів ферми.

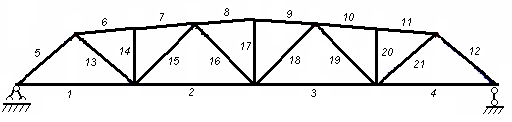

Р ис.15. Схема нумерації елементів ферми.

У таблиці 17 наведені результати статичних розрахунків на міцність кроквяної ферми від одиничних навантажень. Розрахунки виконано за допомогою ПЕОМ для фактичних перерізів ферми. За цією ж програмою визначено значення прогину.

Найбільш напружений елемент нижнього поясу ____________________

зусилля в ньому _______________________________________________

напруження ___________________________________________________

матеріал ферми ________________________________________________

межа текучості ________________________________________________

(приймаємо найнижче можливе значення)

максимальне можливе теоретичне навантаження на ферму із умови міцності ___ кН.

Теоретичні зусилля і осьові напруження у стержнях ферми при =1кН Таблиця 17

п/п

Положення

елементів ферми

Позначення

Зусилля ,

кН

Напруження

теоретичне , МПа

Напруження експериментальне , МПа

1

Нижній пояс

1

+3,959

2

2

+7,137

3

3

+7,137

4

4

+3,959

5

Верхній пояс

5

-5,283

6

6

-6,218

7

7

-6,222

8

8

-7,175

9

9

-7,175

10

10

-6,222

11

11

-6,218

12

12

-5,283

13

Розкоси і стояки

13

+2,985

14

14

-0,995

15

15

-1,357

16

16

+0,033

17

17

-0,048

18

18

+0,033

19

19

-1,357

20

20

-0,995

21

21

+2,985

Прогин (см)

3 (вузол)

9,1699х

10-2 см
