А-IV Ø 12мм

Напруження в арматурному стержні, мПа

Рис 5. Залежність напруження в арматурному стержні від його прогину

(прилад АД-18-63 №12)

Показання тензорезисторів при випробуваннях Таблиця 7

Ступені навантаження	Тензорезистори
	1	2	3	4	5	6
0 (mo)
sp (m)
Різниця відліків m =m-mo
Відносні деформації s =m
Напруження, МПа sp=Ess

Середнє значення =

Відхилення =

Показання тензометрів при випробуваннях Таблиця 8

Ступені навантаження	Тензометри
	1	2
0 (mo)	0	0
sp (m)
Різниця відліків m =m-mo
Абсолютні деформації, мм =m
Відносні деформації s= /b
Напруження, МПа sp=Ess

Середнє значення =

Відхилення =

Висновок:___________________________________________________

__________________________________________________________________________________________________________________________________

Роботу виконав (ла)____________________

Робота зарахована ____________________

„______”__________________20 р.

Лабораторна робота № 5 Випробування збірної багатопорожнистої плити перекриття статичним навантаженням

Мета роботи: 1. Згідно ДСТУ Б.В.2.6-7-95 та робочих креслень (серія № 1.141-1, вип. 1, марка ПК 60.12-8Ат-V) на багатопорожнисту плиту провести її випробування статичним навантаженням.

2. Дослідити процес тріщиноутворення та заміряти ширину розкриття тріщин.

3. Дослідити жорсткість розрахункових перерізів, заміряти прогин і зміщення кінців попередньо напруженої арматури.

4. Зіставити отримані величини прогину і ширини розкриття тріщин з відповідними контрольними величинами, вказаними в робочих кресленнях.

1. Об'єкт випробування_____________________________________________

2. Найменування конструкції _______________________________________

3. Дата випробування ______________________________________________

4. Дата виготовлення конструкції ____________________________________

5. Вид бетону та його проектна міцність ______________________________

6. Метод випробування ____________________________________________

7. Тип приладів (див табл. 11) ______________________________________

8. Дата останньої повірки приладу ___________________________________

10. Результати зовнішнього огляду та випробувань записуємо таблиці 9-15.

Результати зовнішнього огляду Таблиця 9

№ п/п	Найменування показника	Од. виміру	Кількісна характеристика
			згідно серії	фактична
1	довжина плити по низу	мм
2	ширина плити по низу	мм
3	товщина плити	мм
4	вигин плити	мм
5	товщина захисного шару бетону	мм
	відхилення розмірів плити:
6	по товщині	мм
7	по довжині і ширині	мм

Контрольні і фактичні значення навантажень, ширини розкриття тріщин і прогину

Таблиця 10

№ п/п	Найменування показника	Од. виміру	Кількісна характеристика
			контрольні значення згідно серії	фактичні значення
1	розрахунковий прольот плити	мм
2	руйнівне навантаження (з урахуванням маси плити)при:
	С=1,35	кПа
	С=1,6	кПа
3	навантаження при перевірці:
	жорсткості	кПа
	тріщиностійкості	кПа
4	ширина розкриття тріщин	мм
6	прогин	мм

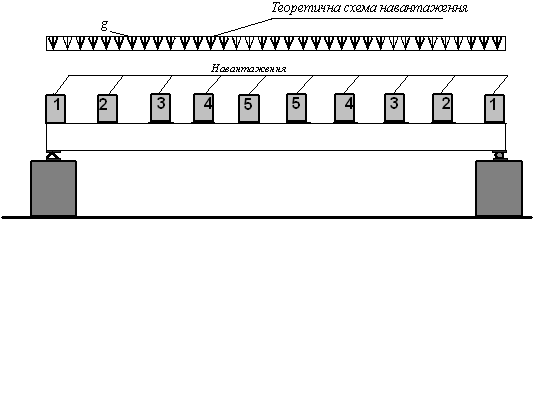

Рис 6. Схема і порядок завантаження плити рівномірно

розподіленим навантаженням

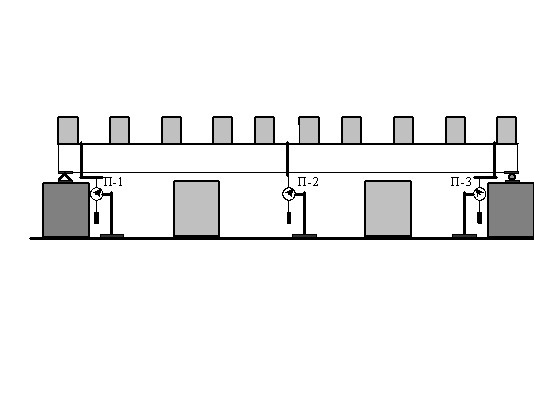

Рис.7. Схема розташування прогиномірів П-1, П-2, П-3

Характеристика вимірювальних приладів Таблиця 11

№ п/п	Умовне позна-чення	Найменування приладу	Ціна поділки,  , мм	База b, мм	Заводський номер

Показання приладів при випробуваннях Таблиця 12

Ступені наванта- ження	Наван- таження F, кН	Вимірювальні прилади
		П-1		П-2		П-3
		1	2	1	2	1	2
0
1
2
3
4
5
6
7
8

Графа 1 — показання приладів відразу після навантаження;

графа 2 — показання приладів після витримки під навантаженням (10, 30 хвилин)

Завантаження панелі виконують штучними бетонними вантажами масою 1,5 кН. Схема навантаження наведена на рис.6.

Величина ступені навантаження складає ________________________

Після прикладання кожної ступені дають витримку 10 хв. Після прикладання навантаження при контролі жорсткості плиту витримують 30 хв.

Рис.8 Характер тріщіноутворення в плиті

Обробка показань прогиноміра П-1 Таблиця 13

№	Навантаження F, кН	Відлік по прогиноміру	Різниця відліків	Осідання лівої опори , мм
0
1
2
3
4
5

Обробка показань прогиноміра П-3 Таблиця 14

№	Навантаження F, кН	Відлік по прогиноміру	Різниця відліків	Осідання правої опори , мм
0
1
2
3
4
5

Обробка показань прогиноміра П-2 Таблиця 15

№	Навантаження F, кН	Відлік по прогиноміру	Різниця відліків	Переміщення середини плити , мм	Прогин плити , мм
0
1
2
3
4
5

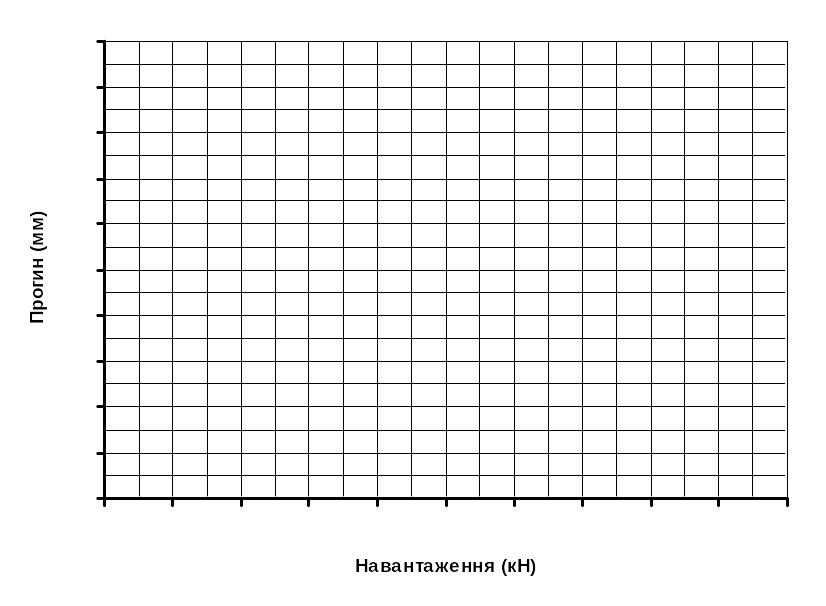

Рис.9. Графік залежності "навантаження-прогин"

Висновок:___________________________________________________

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Роботу виконав (ла)___________________

Робота зарахована ___________________

„______”__________________20 р.
