Лабораторна робота №3 магнітний метод визначення товщини захисного шару бетону і розташування арматури (згідно дсту б в.2.6-4-95)

Мета роботи: 1. Ознайомлення з вимогами ДСТУ Б В. 2.6-4-95 щодо визначення товщини захисного шару бетону і розташування металевої арматури в конструкції магнітним методом.

2. Оволодіння практичними навичками роботи з приладом ИЗС-10Н.

1. Об'єкт випробування____________________________________________

2. Найменування конструкції _______________________________________

3. Дата випробування _____________________________________________

4. Дата виготовлення конструкції ___________________________________

5. Вид бетону та його проектна міцність ______________________________

6. Метод випробування ___________________________________________

7. Тип приладу ___________________________________________________

8. Заводський номер ______________________________________________

9. Дата останньої повірки приладу ___________________________________

10. Результати випробувань записуємо у таблиці 3, 4.

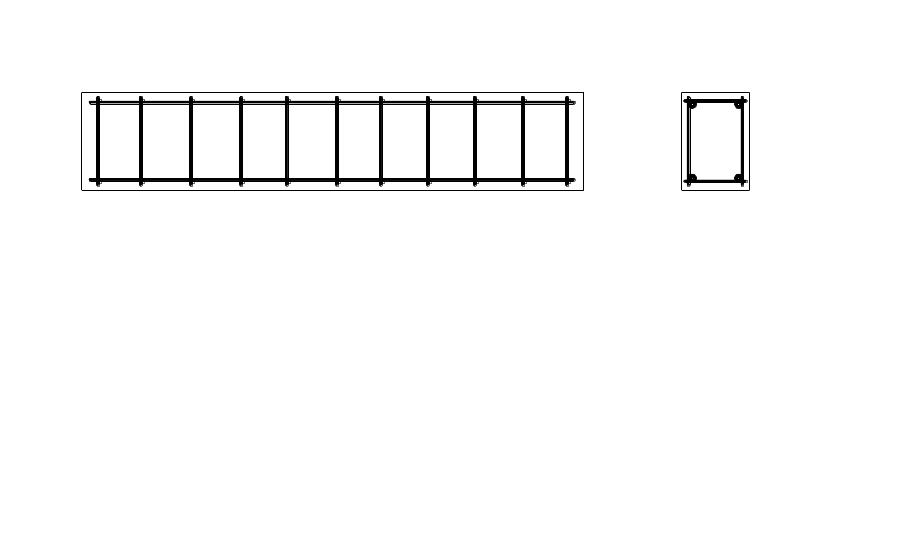

Рис.3. Схема армування залізобетонної конструкції

Результати вимірювання товщини захисного шару бетону

при відомому діаметрі арматури

Таблиця 3

Умовне позна- чення конструкції	Номер ділянки	Діаметр стержня d, мм.	Товщина захисного шару фактична , мм.	Розміщення стержня	Показання приладу		Примітка
					, мм.	умовні
1	2	3	4	5	6	7	9

Допустима похибка приладу, мм

Фактична похибка приладу, мм

Вимірювання товщини захисного шару бетону

при невідомому діаметрі арматури Таблиця 4

Позначення	Значення товщини захисного шару над арматурними стержнями діаметром, мм.
	4	5	6	8	10	12	14	16	18	20-25	28-30

Висновок: мінімальне значення різниці становить ________ мм, що відповідає діаметру арматури _________мм.

Роботу виконав (ла)____________________

Робота зарахована ____________________

„______”__________________20 р.
