Практическая работа № 7

ТЕМА: Расчет цепной передачи. Разработка чертежа звездочки цепной передачи.

ЦЕЛЬ РАБОТЫ: научиться рассчитывать передачу роликовой цепью и разрабатывать рабочий чертеж звездочки.

Задание: Рассчитать передачу роликовой однорядной цепью от редуктора к ленточному конвейеру представленной на рисунке 1.

Данные для расчета:

Тяговая сила ленты F, кН

Скорость ленты , м/c

Передаточное число цепной передачи

Диаметр приводного барабана D, мм

Способ смазывания цепи

Режим работы

Передача горизонтальная

Регулирование натяжения цепи натяжным роликом

Задания по вариантам приведены в таблице 6

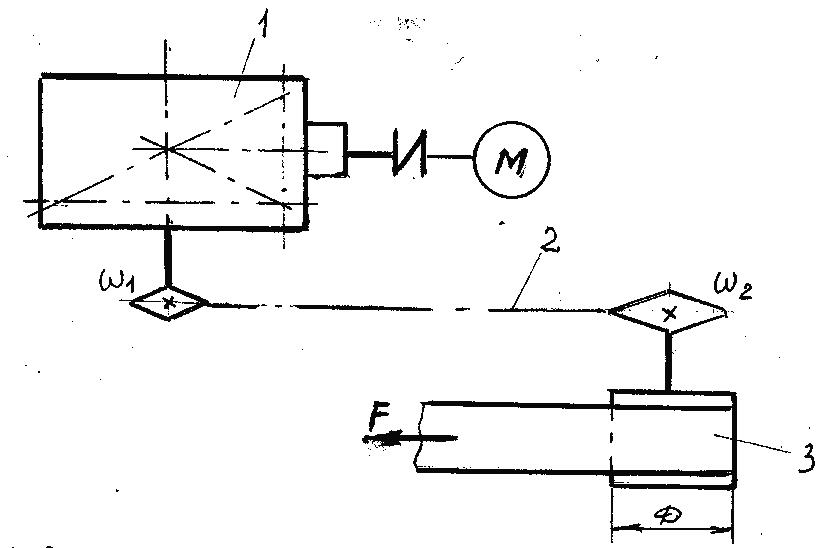

Рисунок 1 − Привод конвейера с горизонтальной цепной передачей:

1 –редуктор; 2 –цепная передача; 3 –ленточный конвейер

Порядок выполнение работы

1 Число зубьев малой звездочки:

.

Предпочтительно принимаем нечетное число зубьев звездочки в сочетании с четным числом звеньев цепи. Принимаем .

2 Число зубьев большей звездочки:

.

Принимаем

Чтобы цепь не соскальзывала со звездочками, принимают .

В противном случае необходимо уменьшить .

3 Фактическое передаточное число .

4 Вращающий момент на валу приводного барабана:

, Нм;

где F – тяговая сила ленты, Н;

D – диаметр приводного барабана, м.

5 Вращающий момент на валу малой звездочки:

, Нм;

– КПД передачи.

6 Угловая скорость малой звездочки и ее частота вращения:

, рад/с;

где , м/с;

, мин-1.

7 Допускаемое давление в шарнирах цепи. По таблице 1 методом интерполяции, ориентируясь на меньшее табличное значение «n1», находим:

;

, н/мм2;

где – меньшее табличное значение.

8 По условиям работы передачи определить коэффициент эксплуатации (таблица 2):

;

где Кд – коэффициент динамичности нагрузки;

Кс – коэффициент способа смазывания;

Ко – коэффициент наклона линии центров звездочек к горизонтам;

Крег. – коэффициент способа регулирования натяжения цепи;

Кр – коэффициент режима работы.

9 Шаг цепи определить из условия износостойкости шарниров цепи:

t = 2,8 , мм;

где М1 – вращающий момент на валу малой звездочки, Нмм;

− число зубьев малой звездочки;

− допускаемое давление в шарнирах целы, Н/мм2.

10 По величине шага t – мм, выбрать роликовую цепь по ГОСТ 13568 – 75 (таблица 3, рис. 2)

Записать обозначение цепи, ПР:

Шаг t, мм

Диаметр валика d0, мм

Масса 1м цепи q, Н/м

Размер , мм

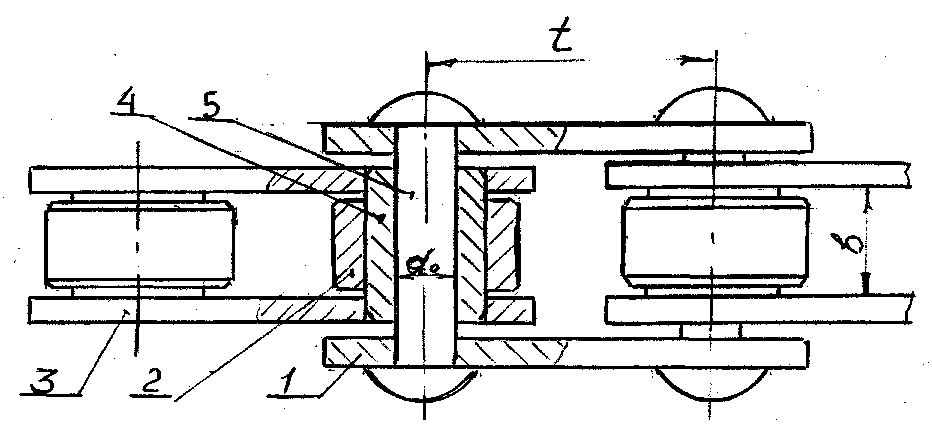

Рисунок 2 − Цепь приводная роликовая однорядная (ПР):

1 – пластина наружная; 2 – ролик; 3 – пластина внутренняя;

4 – втулка; 5 – валик

11 Максимальное значение шага цепи ограничивается угловой скоростью малой звездочки по условию:

по таблице 4: для выбранной цепи находим и сравниваем с

(см. пункт 3)

12 Средняя скорость цепи:

, м/с,

где t, м; , рад/с.

13 Мощность на валу малой звездочки:

, Bm;

где , Нм;

, рад/с.

14 Окружная сила, передаваемая цепью:

, Н;

где , Bm;

, м/с.

15 Расчетное давление в шарнирах цепи:

, Н/мм2;

где S – опорная поверхность шарнира цепи, мм2 принимается

по таблице 5.

Полученное давление должно быть меньше допускаемого.

, н/мм2 (см. пункт 7).

16 Межосевое расстояние:

, мм;

где t – шаг цепи, мм (см. пункт 10).

17 Длина цепи в шагах:

Полученное значение округлить до целого четного числа .

18 Фактическое межосевое расстояние при выбранном числе шагов :

, мм.

19 Сила, действующая на валы звездочек:

, Н;

где – коэффициент нагрузки вала.

Наклон линии центров к горизонту

0 … 400

40 … 900

− при спокойной нагрузке

1,15

1,05

Примечание − При ударной нагрузке увеличивают на 10 … 15%

F0 – предварительное натяжение цепи от провисания ведомой ветви, Н;

, H;

где = 1 – коэффициент провисания цепи для горизонтальных передач;

= масса 1-го м цепи, Нм, (пункт 10);

− межосевое расстояние, м;

g = 9,81 м/с2;

, Н.

20 Разработать рабочий чертеж звездочки:

Таблица 1 Стандартные значения приводных ремней

Шаг цепи t, мм

, Н/мм2 – при частоте вращения меньшей звездочки – n1, мин-1

50

200

400

600

800

1000

1200

1600

2000

12,7 – 15,875

31

28

26

24

22

21

18

16

19,05 – 25,4

35

30

26

23

21

19

17

15

31,75 – 38,1

29

24

21

18

16

15

44,45 – 50,8

26

21

17

15

Пример − Определения допускаемого давления методом интерполяции при n1 = 125 мин-1

, Н/мм2;

, Н/мм2.

Таблица 2 – Корректировочные коэффициенты

Коэффициент динамичности нагрузки Кд

Кд

Нагрузка спокойная

Нагрузка с небольшими толчками

1

1,2 …1,5

Коэффициент способа смазывания Кс

Кс

непрерывное

капельное

периодическое

0,8

1

1,5

Коэффициент наклона линии центров звездочек к горизонтали Ко

Ко

> 600

1

1,25

Коэффициент способы регулирования натяжения цепи Крег

Крег

Передвигающимися опорами

Нажимным роликом

Нерегулируемая передача

1

0,8

1,25

Коэффициент режима работы Кр

Кр

Односменная

Двухсменная

Трехсменная

1

1,25

1,5

Таблица 3 – Цепи приводные типа ПР (ГОСТ 13568 – 75)

Обозначение цепи

Шаг

t, мм

Диаметр валика

d0, мм

Размер

b, мм

не менее

Разрушающая нагрузка

, Н

Масса 1м цепи

d, Н/м

ПР - 8 - 460

8,00

2,31

3,00

460

2,0

ПР - 9,525 - 910

9,525

3,28

5,72

910

4,5

ПР - 12,7 - 900 - 2

12,70

3,66

3,30

900

3,5

ПР - 12,7 - 1820 - 1

12,70

4,45

5,40

1820

6,5

ПР - 15,875 - 2300 - 1

15,875

5,08

6,48

2300

8,0

ПР - 19,05 - 3180

19,05

5,96

12,7

3180

19

ПР - 25,4 - 6000

25,4

7,95

15,88

6000

26

ПР - 31,75 - 900

31,75

9,55

19,05

900

38

ПР - 38,1 - 12700

38,1

11,10

25,40

12700

55

ПР - 44,45 - 17240

44,45

12,70

25,40

17240

75

Таблица 4 – Наибольшие допустимые угловые скорости малой звездочки

Цепь

, рад/с при шаге t, мм

9,52

12,7

15,88

19,05

25,4

31,75

38,1

44,45

50,8

Втулочная, роликовая

260

130

104

94

73

52

42

31

26

Таблица 5 – Опорная поверхность шарнира цепи

Цепь

Опорная поверхность S, мм2

Цепь

Опорная поверхность S, мм2

ПР - 8 - 460

11

ПР - 25,4 - 6000

179

ПР - 9,525 - 910

40

ПР - 31,75 - 900

262

ПР - 12,7 - 900 - 2

22

ПР - 38,1 - 12700

394

ПР - 15,875 - 2300 - 1

51

ПР - 44,45 - 17240

472

ПР - 19,05 - 3180

105

ПР - 50,8 - 22700

645

Таблица 6 – Задания по вариантам

Вариант №

F,

кН

,

м/с

D, мм

Нагрузка

Способ смазывания

Режим работы

1

2,5

1,6

2

250

Спокойная

Капельное

Односменная

2

7,2

4,3

5,2

300

3

2,8

5,5

3

420

4

3,6

2

5

280

С небольшими толчками

Непрерывное

Двухсменная

5

3,5

6,8

3,2

280

6

6,2

4,5

4,8

320

7

5,8

2,5

5,5

400

Спокойная

Периодическое

Трехсменная

8

4

5,8

4,2

350

9

7,8

9

3

300

10

5,2

2,8

6

360

С небольшими толчками

Непрерывное

Односменная

11

4,5

7

3,8

280

12

5,6

4,8

5,2

420

13

5

6

2,5

400

Спокойное

Капельное

Двухсменная

14

3,8

3

4

350

15

5,5

6,2

5,8

400

16

4,6

7,2

6,2

500

Спокойная

Непрерывное

Трехсменная

17

6

3,2

5

320

18

4,2

6,5

3,3

360

19

7,6

3,5

3,5

400

С небольшими толчками

Периодическое

Односменная

20

6,5

7,5

6

360

21

4,8

8,8

3

300

22

7

5,7

6,5

450

Спокойная

Периодическое

Двухсменная

23

6,6

3,8

4,3

300

24

8

9,5

2,6

360

25

3,2

4

5,3

420

С небольшими толчками

Капельное

Трехсменная

26

8,5

8

2,2

320

27

9

4,2

6,3

380

28

2,2

6,15

4,1

320

Спокойная

Непрерывное

Односменная

29

8,8

5

2,8

250

30

6,8

8,5

3,4

350

31

8,2

5,2

6,8

250
