Пз №3. Конструкции приборов для наблюдения за бетонными и железобетонными гтс

1. Приборы для наблюдения за осадками сооружений

Марки бе­тонных сооружений, как и грунтовых плотин, могут быть:

1) поверх­ностные;

2) стенные;

3) глубинные;

4) временные;

5) постоянные;

6) строительные (рис. 1).

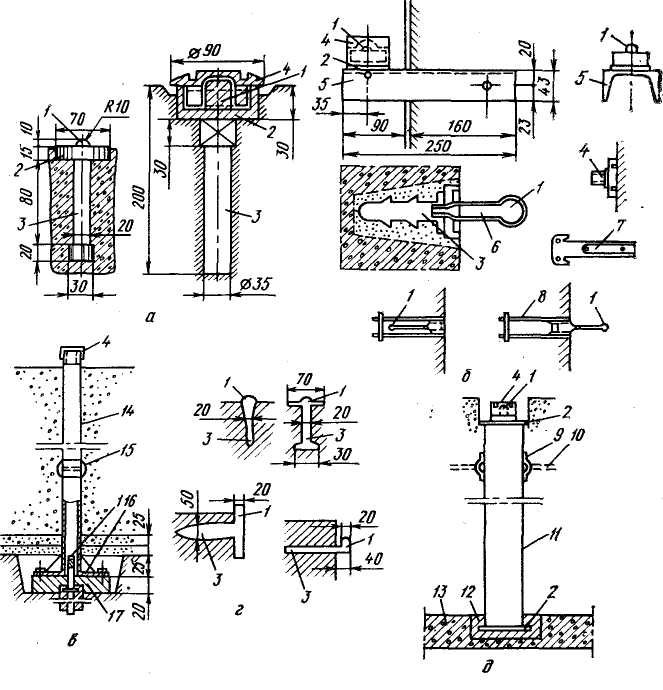

Рис. 1. Высотные марки бетонных сооружений:

а - поверхностные: б - стенные марки: в - глубинная марка: г - временные марки; д -строительная труба-марка; 1 - марка; 2-фланец; 3-анкер; 4-крышка: 5-швеллер; 6- шаровой болт; 7 -ключ; 8-корпус; 9-скоба; 10-арматура; 11,14-трубы; 12- штраба, заделанная бетоном; 13-бетонная подготовка; 15-соединительная муфта; 16 и 17 -металлическая и бетонная плиты. Размеры в мм.

Поверхностная марка, служащая для установки на нее мер­ной рейки и определения отметки, размещается на закреплен­ном в бетон фланце или цилиндре. Сверху марка может быть как открытой, так и закрытой завинчивающейся крышкой. Пос­ле измерения головку смазывают техническим вазелином для предохранения от коррозии. Два типа поверхностных марок показаны на рисунке 1, а.

Поверхностные марки размещают на всех секциях береговых устоев и плотины, что позволяет оце­нить осадку сооружения в пространстве, то есть в направле­ниях оси сооружения и движения потока. На высоких плотинах на скальном основании марки заделывают также в бетон низо­вой грани, ближайшей к основанию незатапливаемой смотро­вой галереи, по одной марке располагают у ее краев. Кроме того, марки устанавливают в поперечных галереях через 8... 10 м на границах межстолбчатых швов.

Стенную марку (консольная) делают на консоли швеллера, заделанного в бетонную поверхность. Она может быть закры­той или потайной (рис. 1,б). Приведенные конструкции стен­ных марок можно также применять в качестве реперов для различных сооружений, если их отметки не изменяются во вре­мени.

Глубинную марку (рис. 1,в) устанавливают для измере­ния деформаций основания под бетонными сооружениями или фундаментальными плитами водосливных плотин. Она разме­щается в закрытой завинчивающейся крышкой защитной трубе, установленной на упорной металлической или железобетонной плите, заложенной в слое исследуемого грунта. Несколько уста­новленных глубинных марок на границе различных слоев грун­та основания позволяют оценить значения и причины осадок бетонного сооружения.

Конструкции временных марок для горизонтальных и верти­кальных поверхностей показаны на рисунке 1,г.

Строительная труба-марка (рис. 1,д) служит для опреде­ления осадок основания сооружения во время строительства и представляет собой жесткую трубу, закрытую с двух сторон фланцами. К верхнему фланцу приваривают марку, которая закрывается крышкой. Нижний конец трубы заделывают це­ментным раствором в бетонной подготовке. В середине трубу приваривают к арматуре с помощью скоб. После укладки пер­вого яруса бетона (2...4 м) марку наращивают. Нивелируя мар­ку на разных уровнях укладки бетона, получают диаграмму осадок основания в период строительства фундаментной части сооружения. После достижения трубой смотровой галереи или верха сооружения устанавливают постоянную марку для наблю­дения за осадками в период дальнейшего строительства и экс­плуатации сооружения.
