Сушка токами высокой частоты

Когда влажный материал помещают в сильное, высокочастотное (от 2 до 100 МГц) электростатическое поле, тепло генерируется внутри материала. Больше тепла производится в более влажных районах, чем в засушливых районах, в результате автоматической коррекции профиля влажности. Вода испаряется без чрезмерного нагрева подложки. Таким образом, в дополнение к свойствам выравнивания, сушка токами высокой частоты обеспечивает равномерный нагрев по всей толщине материала.

Сушка токами высокой частоты регулируется путем изменения силы поля или частоты; изменение силы поля является более простой и эффективной. Реакция на данное изменение является быстрой, без периода ожидания и тепловой инерции при нагревании. Высокочастотный нагреватель является чувствительным измерителем влажности.

Используются несколько конфигураций электрода. Тип плиты (Рисунок 2) используется для сушки и обжига литейных форм, нагревания пластичных матриц и высыхания слоев клея на мебели. Типы стержня или поле рассеяния (Рисунок 3) используются для тонких тонколистовых материалов, таких как бумага и текстильные изделия. Двухстержневые типы (над и под материалом) используются для более толстых материалов или листового проката, такого как фанера. Сушка токами высокой частоты является популярной в текстильной промышленности. Потому что воздух задерживается между волокнами, сушка конвективным теплообменом происходит медленно и неравномерно. Поскольку пряжа, как правило, передается большими упаковками сразу после высыхания, однако, равномерное и правильное содержание влаги может быть получено сушкой токами высокой частоты. Вязальная шерсть, вероятно, извлекает пользу из внутреннего парообразования в мотках.

Деформация, вызванная неоднородной сушкой является серьезной проблемой для фанеры и облицовочного картона. Сушка токами высокой частоты вырабатывает недеформируемые изделия.

Сушка токами высокой частоты является не рентабельной для общей сушки бумаги, но имеет преимущества при использовании в сухой части сушилки конвективным теплообменом парового барабана. Он исправляет проблемы профиля влажности в материале без пересушивания. Это сочетание сушки конвективным теплообменом и сушки токами высокой частоты является взаимоусиливающим: эффект сушки комбинации больше, чем сумма двух типов сушки. Это более ярко выражено в более толстых тонколистовых материалах, на которые приходится 16% линейного увеличения скорости и соответствующие 2% увеличения подводимой энергии.

Индукционная сушка

Индукционная сушка или нагрев используют излучение сверхвысокой частоты (от 900 до 5000 МГц). Это форма нагрева токами высокой частоты и используется

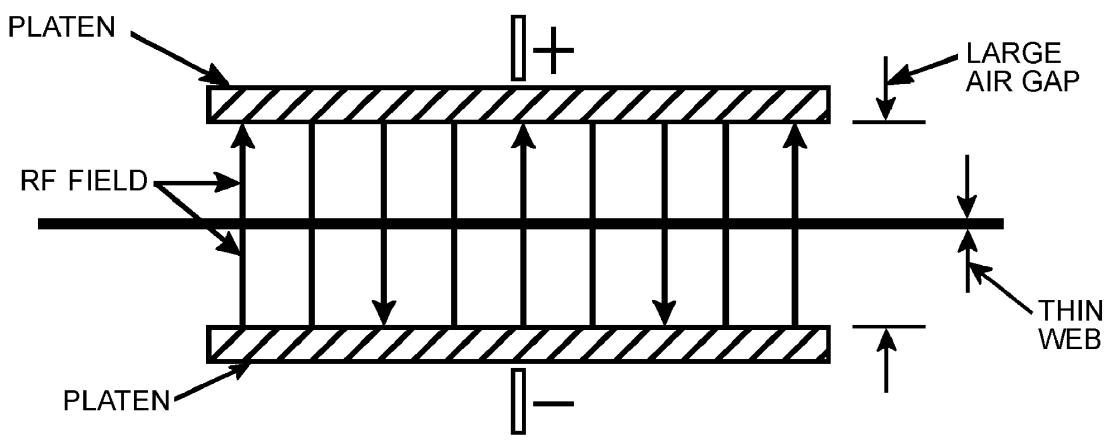

Рис. 2 Плитообразная сушилка токами высокой частоты

Перевод надписей на рисунке:

Platen – Плита

RF field – Высокочастотное поле

Large air gap – Большой воздушный промежуток

Thin web – Тонкий материал

для нагрева непроводящих материалов. Из-за высокой частоты, индукционное оборудование способно генерировать экстремальные плотности энергии.

Индукционная сушка применяется для тонких материалов в виде полос путем прохождения полосы через промежуток раскола светопровода. Экранирование ввода и вывода из делает приложения непрерывного процесса сложными. Многие проблемы для обеспечения безопасности делают индукционную сушку дороже, чем сушка токами высокой частоты. Управление также трудно, потому что индукционной сушке не хватает самокомпенсирующих свойств непроводящих материалов.
