Практика по курсу «Фотометрия»
Практика 4. Характеристики матричных фотоприемников
Основные элементы, определившие создание оптоэлектронных приборов и приемных устройств.
Определение и история ПЗС-матрицы
Общее устройство и принцип работы.
Методы получения кремния
Светочувствительные линейки.
Основные параметры ПЗС-матриц.
4.1. Основные элементы, определившие создание оптоэлектронных приборов и приемных устройств.
Оптоэлектронные элементы подразделяют на следующие группы: источники и приемники излучения, индикаторы, элементы оптики и световоды, а также оптические среды, позволяющие создавать элементы управления, отображения и запоминания информации. Фотоприемник предназначен для преобразования светового излучения в электрические сигналы. В качестве фотоприемников могут быть использованы фоторезисторы, фотодиоды, фототранзисторы, фототиристоры, фотоумножители и другие элементы (табл. 4.1).
Табл.4.1
Сравнение параметров фотоприемников различных типов (приведенные в таблице фотоприемники используются в оптронах)
Фотоприемник |
Kоэффициент передачи, % |
Полоса частот, МГц |
Фотодиод |
0,1 |
0–10 |
Фототранзистор |
30 |
0–0,3 |
Составной фототранзистор |
300 |
0–0,03 |
Спектральная чувствительность у фототранзисторов такая же, как у соответствующих фотодиодов. Параметры некоторых отечественных фототранзисторов приведены в табл. 4.2.
Табл. 4.2.
Параметры некоторых отечественных фототранзисторов
Фототран зистор |
Размеры элемента, мм2 |
Темновой ток, мкА, не более |
Рабочее напряжение, В |
Максимальная спектральная чувствитель ность, мкм |
Импульсная постоянная времени, с |
Интегра льная чув ствительность, мкА/лк |
ФТ-1K |
2,8 |
3 |
5 |
0,8–0,9 |
0,00008 |
0,4 |
ФТ-2Г |
1,0 |
500 |
12–24 |
1,5–1,6 |
0,00001 |
2,0 |
ФТ-3 |
3,0 |
60 |
5–10 |
1,5–1,55 |
0,0001 |
1,0 |
ФТГ-5 |
3,0 |
50 |
5–10 |
1,5–1,55 |
0,00002 |
1,0 |
KТФ109А |
2,0 |
Сведений нет |
5 |
0,83 |
Сведений нет |
0,25 А/Вт |
Фототранзисторы применяют в качестве аналоговых и ключевых приемников излучения, а также в оптопарах.
Фототиристор - это тиристор, который включается воздействием светового потока. При освещении фототиристора в полупроводнике генерируются носители заряда обоих знаков (электроны и дырки), что приводит к увеличению тока через тиристор на величину фототока. Основное достоинство фототиристоров - способность переключать значительные токи и напряжения слабыми световыми сигналами - используется в устройствах «силовой» оптоэлектроники, таких, как системы управления исполнительными механизмами, выпрямителями и преобразователями.
Фотоэлектронный умножитель (ФЭУ) - это усилитель слабых фототоков, действие которого основано на вторичной электронной эмиссии.
Особенности конструкции (большие расстояния между электродами) предопределяют чрезвычайно высокое внутреннее сопротивление ФЭУ в темновом режиме и, следовательно, исчезающе малые темновые токи (шумы) - на уровне наноампер. Поэтому ФЭУ способен реагировать на самые слабые световые сигналы, вплоть до единичных фотонов. Это обстоятельство и дает при высокой интегральной анодной чувствительности (1 А/лм и выше) широкий динамический диапазон (определяемый отношением максимального и минимального сигналов) - более 10000.
Спектральный диапазон ФЭУ для полиграфических целей также безупречен, так как превышает весь видимый (0,38-0,78 мкм) спектр световых волн и захватывает как инфракрасную, так и ультрафиолетовую зоны (например, сурьмяно-цезиевые фотокатоды типа Sb-K-Na-Cs имеют область спектральной чувствительности в диапазоне длин волн 0,3-0,8 мкм).
В наиболее распространенном астрономическом фотоумножителе ФЭУ-79 11 динодов, благодаря чему достигается динодное умножение 106- 107. Это значит, что каждый фотоэлектрон, выбитый из фотокатода и попавший на первый динод, создает на аноде импульс электрического тока, состоящий из 106- 107 электронов. Отношение числа импульсов электрического тока на аноде ФЭУ к числу квантов, упавших на фотокатод, называется квантовым выходом ФЭУ ε. Для ФЭУ-79 в зеленом участке спектра ε ~ 0,1.

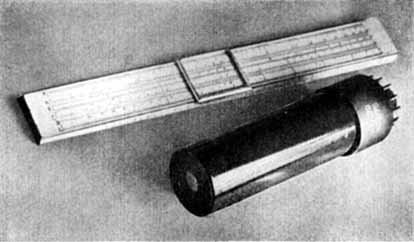

Рис. 1. Внешний вид фотоумножителя ФЭУ-79
Видиконы. Существуют фотоприемники, которые способны воспринимать все изображение целиком, со всеми его перепадами яркостей (или светлот), цветов, полутонов. В телевидении эти приборы называют передающими трубками. Основными элементами видикона являются фотомишень и электронный прожектор.
Сканистор представляет собой полупроводниковый преобразователь пространственного распределения светового потока в адекватную ему последовательность электрических сигналов (видеосигнал). Сканистор считается твердотельным аналогом передающего электронно-лучевого прибора, основанным на внутреннем фотоэффекте. При отсутствии светового потока сигнал на выходе цепочки фотодиод - вентильный диод равен нулю, а при воздействии светового потока в фотодиодах возникают фототоки, которые суммируются и создают ступенчатый выходной сигнал.
Сканисторы применяют в фототелеграфии, в системах оптической обработки информации, а также в колориметрах и спектрофотометрах.
Фотодиодные линейки и матрицы. Многоэлементные фотодиодные приемники предназначены для преобразования двухмерной (распределенной по площади) оптической информации от изображения в одномерную временную последовательность электрических сигналов. Они выпускаются в виде линеек и матриц. В линейках фотодиоды расположены в ряд (строку, линию) с равномерным небольшим шагом, а матричные представляют собой набор таких линеек.
Развертка изображения осуществляется последовательным считыванием сигналов каждого из фотодиодов линейки, а в матричном варианте - путем поочередного опроса каждой линейки (и каждого фотодиода в линейке). Фотодиодные линейки и матрицы используются в современных спектрофотометрах, сканерах и других устройствах ввода оптической информации.
