2.3 Порядок виконання роботи

2.3.1 Питомі втрати на перемагнічування текстурованої сталі визначається методом ватметра при частоті 50 Гц у малому апара­ті Ейнштейна. Схема установки показана на рис. 2.1.

2.3.2 Маса зразка, призначеного для випробування, повинна бути рівною 1 кг ± 0.01. Розміри пластин складають 280 х 30 мм. З пластин складається чотири пакета, маса яких не повинна відрізнятись один від одного більше ніж на + 0.01 кг. Ці чотири пакета представ­ляють собою один зразок для випробування. Для випробування підго-товлюється 4 зразки масою 1 кг з пластин електротехнічної сталі вказаних марок: 3405, 3406, 3407, 3408.

Рисунок 2.1 – Принципова схема для визначення магнітних властивостей сталі на малому апараті Ейнштейна

2.3.3 Зашихтувати пластини одного зразка в малий апарат Ейнштейна - усі пластини зразка сталі укласти рівномірно в кожне плече апарата, тобто виконати шихтовку пластин, як показано на рис. 2.2. Закріпити затискувачами зашихтовані пластини.

2.3.4 Перед початком роботи перевірити правильність увімкнення вимірювальних пристроїв,установлених меж вимірювання, по­ложення тумблерів та якість шихтовки зразка.

2.3.5 Ввімкнути пакетний вимикач Р₁, установки (рис. 2.1) пере­віривши щоб повзун ЛАТРа знаходився в крайньому лівому поло­женні.

2.3.6 Натиснути кнопку К₁, при цьому на панелі установки засвітиться червона лампочка, показуючи наявність живлення на уста­новці. Можна приступати до вимірювань.

2.3.7 Обертаючи ручку ЛАТРа по годинниковій стрільці, створюємо у зразку магнітну індукцію, величина якої пропорційна струму намаг­нічування.

2.3.8 Зняти показання всіх приладів у межах вимірювань мілі­амперметра від 0 до 150 мА. Дані вимірювань занести в табл 2.1.

Таблиця 2.1. Дані вимірювань та розрахункові

Дані вимірювань				Дані розрахунків
І	Uсер	Uеф	α	Вm	Р	Pпт	H
мА	В	В	діл.	Тл	Вт	Вт/кг	А/м

2.3.9 Знайти магнітну індукцію, відповідно кожному значенню намагнічуючого струму, використовуючи формулу:

,Тл

де U_сер - середнє значення напруги, В;

f- частота мережі, Гц (f=50);

S - площа перетину зразка, м²;

W₂ - число витків вимірювальної обмотки.

2.3.10 Визначити загальні втрати в сталі зразка при всіх значеннях намагнічуючого струму по формулі:

,Вт

де U - межа вимірювання ватметра по напрузі, В;

І - межа вимірювання ватметра по струму, А;

w₁,w₂ - кількість витків, відповідно, намагнічуючої та вимірювальної обмоток;

N - кількість ділень шкали ватметра;

α - показання ватметра у діленнях;

соsφ - ватметра;

U_еф- ефективне значення напруги, В;

R_екв - еквівалентний опір обмотки ватметра середніх значень та паралельної обмотки ватметра (Ом), визначається по формулі:

,

де R_w – опір паралельної обмотки ватметра, Ом;

R_vсер – опір обмотки вольтметра середніх значень, Ом.

2.3.11 Визначити питомі втрати у зразку сталі, відповідно кожному значенню намагнічуючого струму по формулі:

, Вт/кг

де m_еф – ефективна вага зразка сталі, кг; приймається:

,

де l_n – довжина пластин зразка сталі (0.280 м);

l₁ – довжина магнітного шляху (0.232 м);

m – вага експериментального зразку, кг.

1 – 3404; 2 – 3405; 3 – 3406; 4 – 3407, 5 – 3408, 6 - 3413

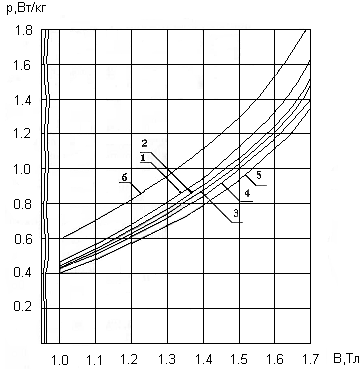

Рисунок 2.3 – Залежності питомих втрат від магнітної індукції в

електротехнічній сталі товщиною 0.35 мм.

2.3.12 Визначити напруженість магнітного поля у зразку при усіх виміряних значеннях намагнічуючого струму по формулі:

,

де І - намагнічуючий струм, А;

w₁ - число витків намагнічуючої обмотки;

1_сер - середня довжина магнітної силової лінії зразка, м.

2.3.13 Дані розрахунків занести у табл. 2.1. По одержаним даним експерименту побудувати залежності Р_ПТ=f(В_m), В_m=f(Н), Р_ПТ=f(Н).

14. Порівнянням експериментальних залежностей Р_ПТ=f(В_m) з відповідними типовими (рис. 2.3) і даних табл. 2.2 визначити марку сталі.

2.3.14 Одержані значення питомих втрат для всіх трьох зразків сталі порівняти між собою і зробити висновки про вплив технологічної обробки сталі на її електромагнітні властивості.

Таблиця 2.2 – Магнітні властивості електротехнічних сталей

Марка	Товщина,	Питомі втрати, Вт/кг
сталі	мм	Р1.0/50	Р1.5/50	Р1.7/50
3404	0,3	0,43	1,03	1,61
	0,35	0,46	1,10	1,67
3405	0,3	0,41	0,98	1,50
	0,35	0,43	1,04	1,54
3406	0,3	0,39	0,94	1,40
	0,35	0,42	1,02	1,49
3407	0,3	0,37	0,91	1,32
	0,35	0,41	0,98	1,40
3408	0,3	0,35	0,88	1,25
	0,35	0,39	0,93	1,33

2.4 Зміст звіту:

- мета роботи;

- схема випробування і шихтовки зразків;

- дані вимірювань і розрахунків;

- графіки дослідних залежностей Р_ПТ=f(В_m), В_m=f(Н), Р_ПТ=f(Н)

- висновки.
