3. Прогнозирование возможной обстановки и расчет сил и средств для ограничения развития пожара
Прогнозирование обстановки производим на момент времени прибытия всех подразделений по вызову №2
Время развития пожара до момента подачи последнего ствола по вызову №2:
где:
τсл - время прибытия последнего подразделения по вызову №2;
τбр - время боевого развертывания последнего подразделения, прибывающего по вызову №2 ( Принимаем время боевого развертывания последнего подразделения равным 3 мин ).
Определение расстояния, пройденного фронтом пламени внутри помещения:
форма, которую принимает пожар внутри помещения это прямоугольник, так как минимальное расстояние от места расположения очага пожара огонь прошел на 12 м)
Определение площади пожара:
Оценка среднеобъемной температуры при пожаре :
определение плотности теплового потока
Snep, Sст, Sпол - площадь перекрытий ,полов и стен (поверхностей теплообмена).
;
Орн=16500 кДж /кг- низшая рабочая теплота сгорания горючего материала Vм = 0,84 кг/(м2мин)- массовая скорость выгорания горючего материала
β=0,97 коэффициент химического недожога горючего материала
V0= 4,2 м3/кг - расход воздуха на горение.
Проемы в помещении находятся на отметке 0,00м.
По номограмме определяем коэффициент избытка воздуха αm
αm =6
Время от момента возникновения пожара до момента подачи стволов последним подразделением, прибывающими по повышенному номеру вызова №2 составляет 42 мин.
По номограмме определяем среднеобъемную температуру пожара, она составляет примерно 280°С

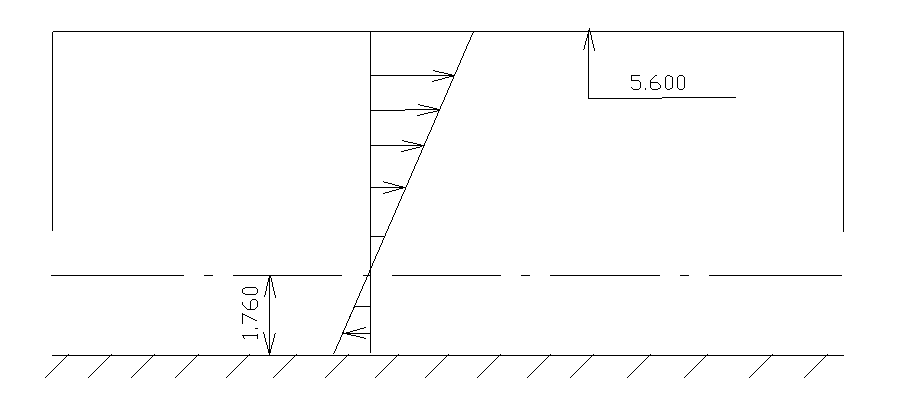

Для оценки степени задымления определим высоту нейтральной зоны hH3:
hнз= = =1,76м
Пожар в цехе отделки распространился на площадь 660 м2. Среднеобъемная температура в помещении 280 °С. В помещении сильное задымление, высота нейтральной зоны 1,76м.
4. Расчет сил и средств для тушения пожара
Определение площади тушения внутри помещения при использовании ручных стволов:
Требуемый расход для локализации пожара внутри помещения:
Требуемое количество стволов для локализации пожара:
для тушения пожара принимаем стволы РС-70 с диаметром насадка 19мм, (qст = 7 л/с)
(6 стволов РС-70 с диаметром насадка 19 мм)
Для предотвращения распространения пожара в соседнее помещение требуется подать стволы с расходом 25% (9 л/с) от общего расхода на тушение. Исходя из тактических соображений на защиту принимаем 4 ствола типа «Б».
Таким образом для тушения пожара в помещении необходимо подать звеньями ГДЗС 6 стволов РС-70 с диаметром насадка 19 мм и для защиты смежных помещений 4 ствола типа «Б».
Определяем суммарный расход на тушение пожара:
Согласно справочнику РТП водопроводная сеть с характеристиками К-200, Н-40 имеет водоотдачу 110 л/с.
Следовательно, фактический расход 110 л/с превышает требуемый 56 л/с.
Количество отделений, высылаемых по 2-му номеру, обеспечивает возможность создания 7 звеньев ГДЗС и работу ствольщиков для защиты помещений.
Сил и средств высылаемых по 2-му номеру вызова достаточно для ликвидации данного пожара
Определяем необходимые напоры на насосах пожарных автомобилей, установленных на пожарные гидранты.
Исходя из тактических соображений, устанавливаем пожарные автомобили на ПГ-3, ПГ-4 и ПГ-6.
Определяем напор на насосе, установленный на ПГ-3
Значения разности отметок ствола и оси насоса (Z) и уклон местности (у) принимаем равными 0.
Определяем напор на насосе, установленный на ПГ-4
Значения разности отметок ствола и оси насоса (Z=10 м, т.к. подаем ствол на защиту кровли), а уклон местности (у) принимаем равными 0.
Определяем напор на насосе, установленный на ПГ-6
Значения разности отметок ствола и оси насоса (Z) и уклон местности (у) принимаем равными 0.
Максимальный напор, развиваемый пожарным насосом составляет 90 метров, следовательно, насосы обеспечивают рабочие характеристики по расходу при нормальных значениях давления.
