Академия Государственной противопожарной службы МЧС России
Кафедра пожарной тактики и службы
КУРСОВАЯ РАБОТА
«организация и тактика тушения пожара на объекте оптовой торговой базы площадью 10000 м2»
Выполнил
Слушатель 5-го курса 2-го факультета
Учебной группы № 2304
Младший лейтенант _________ /Крепышев С.А./
Дата |
Номер варианта |
Защитил |
Преподаватель |
|||
Сдачи |
реценз. |
Дата |
Оценка |
Уч. степень |
Звание Ф.И.О. |
|
|
|
103 |
|
|
|
Подполковник внутренней службы Органоков Т.М. |
М осква 2007 г.
Содержание
Исходные данные………………………………………………………………....3
Оперативно-тактическая характеристика объекта…………………………...…4
Оценка действий первого РТП…………………………………………………...6
Прогнозирование возможной обстановки и расчет сил и средств для ограничения развития пожара……………………………………………………8
Расчет сил и средств для тушения пожара…………………………………….10
Организация управления силами и средствами при ведении боевых действий…………………………………………………………………….……11
Выводы …………………………………………………………………………..14
Графическая часть………………………………………………….……………15
Исходные данные:
Вариант 103
Номер учебного дела 5
Номер варианта расписания выезда 3
Номер варианта водоснабжения 3
Разряд СПТ 1
Место возникновения горения 17
Время возникновения пожара τ1 17:24 [ч, мин]
Время сообщений о нём в пожарную охрану τ2 17:39 [ч. мин]
Время введения первого ствола τ3 17:47 [ч. мин]
Время прибытия СПТ τ4 17:51[ч. мин]
Площадь пожара на момент введения стволов
первым подразделением Sп 350 м2
Линейная скорость распространения горения Vл 0,5 м/мин
Температура наружного воздуха -10ºС
Номера неисправных гидрантов -
1.Оперативно-тактическая характеристика объекта оптовой торговой базы площадью 10000 м2 Оперативно-тактическая характеристика
Здание торговой базы одноэтажное, имеет размеры в плане 180.5х72 м. стены кирпичные толщиной 510 мм. Здание разделено на складские помещения противопожарными стенами. Перегородки кирпичные толщиной 125 мм. Покрытие совмещенное из сборных железобетонных плит по железобетонным фермам (R60). Утеплитель из несгораемого материала. Кровля- из 3 слоев рубероида по битумной мастике.
Дверные проемы в наружных и противопожарных стенах имеют размеры 3х3 м, в перегородках 1.4х2.2 м. полы асфальтированные. Дверные проемы в перегородках имеют размеры 1.2х2.1 м.
Вентиляция в складских помещениях естественная. Силовое электрооборудование работает под напряжением 380 В, а осветительное - 220 В.
Здание оборудовано внутренним противопожарным водопроводом, на котором установлены внутренние пожарные краны. Одновременно можно использовать 2 пожарных крана с общим расходом воды 5 л/с. Пожарная нагрузка в складских помещениях составляет 100-150 кг/м2.
№ |
Помещения |
Площадь, м2 |
1 |
Склад обуви и галантереи |
2569 |
2 |
Склад промтоваров |
2553 |
3 |
Склад электро- и хозтоваров |
1075 |
4 |
Склад культтоваров |
1406 |
5 |
Склад продтоваров |
1794 |
Схема объекта
Расписание выезда
Номер вызова |
Наименование частей, тип техники и количество прибывающей техники |
Время в пути |
1 |
ПЧ-4 АЦ-40(131) 137 АНР-40(131) 127-А |
5 |
2 |
ПЧ-1 АЦ-40(375Н) Ц1А АН-40(130Е) 127-А АСО-12(66)90А ПЧ-11 АЦ-40(375Н) Ц1-А ПНС-110(131) АР-2(131)133 ПЧ-5 АНР-40(130) 63-А АЛ-30(131) Л21 ПЧ-13 АЦ-40(130) 63А АТ -3 (131)Т2 |
8
10
13
16 |
3 |
ПЧ-3 АЦ-40(131)137 ПЧ-15 АЦ-40(130)63Б ПЧ-6 АЦ-40(375)Ц1 АВ-40(375Н)Ц50А ПЧ-19 АН-40(130Е)127
|
17
18
20
20 |
4 |
ПЧ-23 АЦ-40(133Г1)181 ПЧ-7 АЦ-40(131)137 ПЧ-8 АЦ-40(131)153 ПЧ-2 АЦ-40(130)63А |
22
24
25
29 |

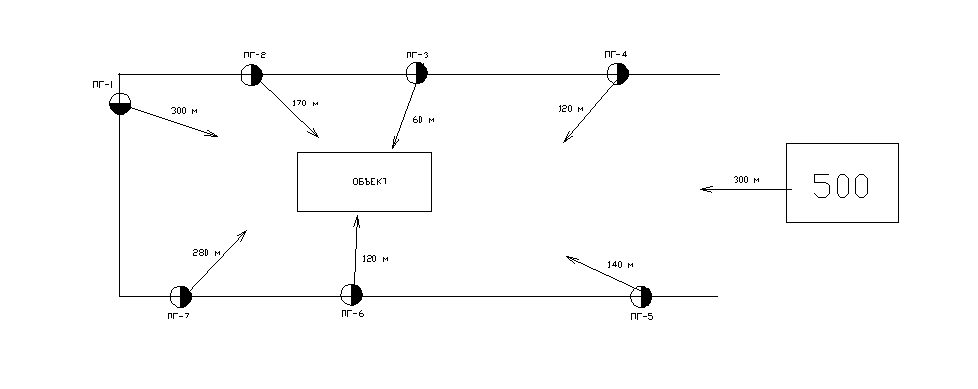

Схема водоснабжения объекта:
Рисунок 1
