Знакомство с программой BPWin для проектирования баз данных.

Лабораторные работы.

Цель: Знакомство с программой BPWin и проектирование модели программного средства и процесса создания ПО собственном примере (в лабораторной работе – на примере решения квадратного уравнения).

Описание:

Студент должен проработать все перечисленные ниже пункты и ознакомится с работой программы BPWin, ответить на контрольные вопросы и показать созданную модель программного обеспечения, сгенерированный отчет.

Справочные сведения.

Для анализа и проектирования деятельности предприятия используются различные методологии структурного анализа и проектирования.

Методология структурного анализа и проектирования Основная цель использования методологии состоит в четком структурировании, разделении функций между блоками программного обеспечения, определении входных, выходных и управляющих данных для каждого блока.

В настоящее время широко используются методологии SADT (Structured Analysis and Design), структурного системного анализа Гейна-Сарсона и др.

SADT – одна из самых известных методологий анализа и проектирования систем, введенная в 1973 года Россом. Используется повсеместно.

Модель, по SADT, может быть одного из двух типов: модель активностей системы (другие названия – бизнес-функции, работы) и модель данных системы.

Основным элементом в модели по SADT является диаграмма. Модель может объединять несколько диаграмм в одну иерархию. Чем глубже диаграмма находится в иерархии, тем более она детализована, тем более подробно отображает данные или активности системы или блока.

Состав функциональной модели

Результатом применения методологии SADT является модель, которая состоит из диаграмм, фрагментов текстов и глоссария, имеющих ссылки друг на друга. Диаграммы - главные компоненты модели, все функции ИС и интерфейсы на них представлены как блоки и дуги. Место соединения дуги с блоком определяет тип интерфейса. Управляющая информация входит в блок сверху, в то время как информация, которая подвергается обработке, показана с левой стороны блока, а результаты выхода показаны с правой стороны. Механизм (человек или автоматизированная система), который осуществляет операцию, представляется дугой, входящей в блок снизу (рис.1.).

Одной из наиболее важных особенностей методологии SADT является постепенное введение все больших уровней детализации по мере создания диаграмм, отображающих модель.

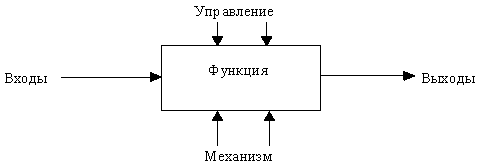

Рис 1. Функциональный блок и интерфейсные дуги

На рисунке 2, где приведены четыре диаграммы и их взаимосвязи, показана структура SADT-модели. Каждый компонент модели может быть декомпозирован на другой диаграмме. Каждая диаграмма иллюстрирует "внутреннее строение" блока на родительской диаграмме.

Иерархия диаграмм

Построение SADT-модели начинается с представления всей системы в виде простейшей компоненты - одного блока и дуг, изображающих интерфейсы с функциями вне системы. Поскольку единственный блок представляет всю систему как единое целое, имя, указанное в блоке, является общим. Это верно и для интерфейсных дуг - они также представляют полный набор внешних интерфейсов системы в целом.

Затем блок, который представляет систему в качестве единого модуля, детализируется на другой диаграмме с помощью нескольких блоков, соединенных интерфейсными дугами. Эти блоки представляют основные подфункции исходной функции. Данная декомпозиция выявляет полный набор подфункций, каждая из которых представлена как блок, границы которого определены интерфейсными дугами. Каждая из этих подфункций может быть декомпозирована подобным образом для более детального представления.

Во всех случаях каждая подфункция может содержать только те элементы, которые входят в исходную функцию. Кроме того, модель не может опустить какие-либо элементы, т.е., как уже отмечалось, родительский блок и его интерфейсы обеспечивают контекст. К нему нельзя ничего добавить, и из него не может быть ничего удалено.

Рис.2. Структура SADT-модели. Декомпозиция диаграмм

Модель SADT представляет собой серию диаграмм с сопроводительной документацией, разбивающих сложный объект на составные части, которые представлены в виде блоков. Детали каждого из основных блоков показаны в виде блоков на других диаграммах. Каждая детальная диаграмма является декомпозицией блока из более общей диаграммы. На каждом шаге декомпозиции более общая диаграмма называется родительской для более детальной диаграммы.

Дуги, входящие в блок и выходящие из него на диаграмме верхнего уровня, являются точно теми же самыми, что и дуги, входящие в диаграмму нижнего уровня и выходящие из нее, потому что блок и диаграмма представляют одну и ту же часть системы.

BPwin позволяет аналитику создавать сложные модели бизнес-процессов при минимальных усилиях. BPwin поддерживает три методологии - IDEF0, IDEF3 и DFD. Каждая из них призвана решать свои специфические задачи. Также можно строить смешанные модели. Модель в BPwin рассматривается как совокупность работ, каждая из которых оперирует с некоторым набором данных. Работы изображаются в виде прямоугольников (блоков), данные - в виде стрелок (дуг).

Нотация IDEF0 (Integration Definition for Function Modeling) была разработана на основе методологии структурного анализа и проектирования SADT, утверждена в качестве стандарта США и успешно эксплуатируется во многих проектах, связанных с описанием деятельности предприятий.

IDEF0 может быть использована для моделирования широкого класса систем.

Для новых систем применение IDEF0 имеет своей целью определение требований и указание функций для последующей разработки системы, отвечающей поставленным требованиям и реализующей выделенные функции.

Для существующих систем IDEF0 может быть использована для анализа функций, выполняемых системой и отображения механизмов, посредством которых эти функции выполняются.

Результатом применения IDEF0 к некоторой системе является модель этой системы, состоящая из иерархически упорядоченного набора диаграмм, текста документации и словарей, связанных друг с другом с помощью перекрестных ссылок.

В таблице 1 приведены основные графические нотации для диаграмм IDEF0.

Таблица 1.

№	Наименование	Описание элемента IDEF0 диаграммы	Графическое представление
1	Модуль поведения (UOB)	Объект служит для описания функций (процедур, работ), выполняемых подразделениями/сотрудниками предприятия.
2	Стрелка слева	Стрелка описывает входящие документы, информацию, материальные ресурсы, необходимые для выполнения функции.
3	Стрелка справа	Стрелка описывает исходящие документы, информацию, материальные ресурсы, являющиеся результатом выполнения функции.
4	Стрелка сверху	Стрелка описывает управляющее воздействия, например распоряжение, нормативный документ и т.д. В нотации IDEF0 каждая процедура должна обязательно иметь не менее одной стрелки сверху, отражающей управляющее воздействие.
5	Стрелка снизу	Стрелка снизу описывает т.н. механизмы, т.е. ресурсы, необходимые для выполнения процедуры, но не изменяющие в процессе ее выполнения свое состояние. Примеры: сотрудник, станок и т.д.
6	Стрелка вниз	Стрелка вниз изображает связь между разными диаграммами или моделями, указывая на некоторую диаграмму, где данная работа рассмотрена более подробно.

Все работы и стрелки должны быть именованы.

Основу методологии IDEF0 составляет графический язык описания бизнес-процессов. Модель в IDEF0 представлена совокупностью иерархически упорядоченных и логически связанных диаграмм. Каждая диаграмма располагается на отдельном листе. Можно выделить четыре типа диаграмм:

• контекстную диаграмму А-0 (в каждой модели может быть только одна контекстная диаграмма);

• диаграммы декомпозиции (в том числе диаграмма первого уровня декомпозиции А0, раскрывающая контекстную);

• диаграммы дерева узлов;

• диаграммы только для экспозиции (FEO).

Контекстная диаграмма является вершиной древовидной структуры диаграмм и представляет собой самое общее описание системы и ее взаимодействия с внешней средой (как правило, здесь описывается основное назначение моделируемого объекта). После описания системы в целом проводится разбиение ее на крупные фрагменты. Этот процесс называется функциональной декомпозицией, а диаграммы, которые описывают каждый фрагмент и взаимодействие фрагментов, называются диаграммами декомпозиции. После декомпозиции контекстной диаграммы (т.е., получения диаграммы А0) проводится декомпозиция каждого блока диаграммы А0 на более мелкие фрагменты и так далее, до достижения нужного уровня подробности описания. После каждого сеанса декомпозиции проводятся сеансы экспертизы - эксперты предметной области (обычно это интервьюируемые аналитиками сотрудники предприятий) указывают на соответствие реальных бизнес-процессов созданным диаграммам. Найденные несоответствия исправляются, и только после прохождения экспертизы без замечаний можно приступать к следующему сеансу декомпозиции. Так достигается соответствие модели реальным бизнес-процессам на любом и каждом уровне модели. Синтаксис описания системы в целом и каждого ее фрагмента одинаков во всей модели.

Компоненты синтаксиса языка IDEF0 - блоки, стрелки, диаграммы, правила.

Блоки представляют функции, определяемые как деятельность, процесс, операция, действие или преобразование. Стрелки представляют данные или материальные объекты, связанные с функциями. Правила определяют, как следует применять компоненты. Диаграммы обеспечивают формат графического и словесного описания модели. Так как IDEF0 - методология функционального моделирования, то имя блока, описывающее функцию, должно быть глаголом или глагольным оборотом. Примеры имен функций: производить детали, наблюдать за выполнением, планировать ресурсы. Стрелки и их сегменты помечаются существительными или оборотами существительных.

Диаграмма дерева узлов показывает иерархическую зависимость работ, но не взаимосвязи между работами. Диаграмм деревьев узлов может быть в модели сколько угодно, поскольку дерево может быть построено на произвольную глубину и не обязательно с корня.

Диаграммы для экспозиции (FEO) строятся для иллюстрации отдельных фрагментов модели, для иллюстрации альтернативной точки зрения, либо для специальных целей.

Нотация IDEF3

Нотация IDEF3 была разработана с целью более удобного описания рабочих процессов (workflow), для которых важно отразить логическую последовательность выполнения процедур.

Наличие в диаграммах DFD элементов для описания источников, приемников и хранилищ данных позволяет точно описать процесс документооборота. Однако для описания логики взаимодействия информационных потоков модель дополняют диаграммами еще одной методологии – IDEF3, также называемой workflow diagramming. Методология моделирования IDEF3 позволяет графически описать и задокументировать процессы, фокусируя внимание на течении этих процессов и на отношениях процессов и важных объектов, являющихся частями этих процессов.

IDEF3 предполагает построение двух типов моделей: модель может отражать некоторые процессы в их логической последовательности, позволяя увидеть, как функционирует организация, или же модель может показывать “сеть переходных состояний объекта”, предлагая вниманию аналитика последовательность состояний, в которых может оказаться объект при прохождении через определенный процесс.

С помощью диаграмм IDEF3 можно анализировать сценарии из реальной жизни, например, как закрывать магазин в экстренных случаях или какие действия должны выполнить менеджер и продавец при закрытии. Каждый такой сценарий содержит в себе описание процесса и может быть использован, что бы наглядно показать или лучше задокументировать бизнес-функции организации.

В таблице 2 приведены основные графические нотации для диаграмм IDEF3.

Таблица 2.

№	Наименование	Описание	Графическое представление
1	Единица работы (Unit of Work)	Объект служит для описания функций (процедур, работ), выполняемых подразделениями/сотрудниками предприятия.
2	Объект ссылки (Referents)	Объект, используемый для описания ссылок на другие диаграммы модели, циклические переходы в рамках одной модели, различные комментарии к функциям.
Связи (Links) - Связи, изображаемые стрелками, показывают взаимоотношения работ. В IDEF3 различают три типа связей.
	Связь предшествования (Precedence)	Показывает, что прежде чем начнется работа-приемник, должна завершиться работа-источник. Обозначается сплошной линией.
	Связь отношения (Relational)	Показывает связь между двумя работами или между работой и объектом ссылки. Обозначается пунктирной линией.
	Поток объектов (Object Flow)	Показывает участие некоторого объекта в двух или более работах, как, например, если объект производится в ходе выполнения одной работы и потребляется другой работой. Обозначается стрелкой с двумя наконечниками
Перекрестки (Junctions) - перекрестки используются в диаграммах IDEF3, чтобы показать ветвления логической схемы моделируемого процесса и альтернативные пути развития процесса могущие возникнуть во время его выполнения.
	Перекресток слияния (Fan-in Junction)	Узел, собирающий множество стрелок в одну, указывая на необходимость условия завершенности работ-источников стрелок для продолжения процесса.
	Перекресток ветвления (Fan-out Junction)	Узел, в котором единственная входящая в него стрелка ветвится, показывая, что работы, следующие за перекрестком, выполняются параллельно или альтернативно.
3	Логическое «И»	Логический оператор, определяющий связи между функциями в рамках процесса. Позволяет описать ветвление процесса.
4	Логическое «ИЛИ»	Логический оператор, определяющий связи между функциями в рамках процесса. Позволяет описать ветвление процесса.
5	Логическое исключающее «ИЛИ»	Логический оператор, определяющий связи функциями в рамках процесса. Позволяет описать ветвление процесса.
