КОМПЛЕКТ ЗАДАЧ
ДЛЯ ПРАКТИЧЕСКИХ ЗАНЯТИЙ
НА 3 КУРСЕ ФМС и СМиВВП
Одесса 2007
ЗАДАЧИ ПО ОПОРНОМУ ПЛАКАТУ №1
1-е практическое занятие
Задача 1-1
По заданным средней осадке судна Тср=5.4 м и дифференту d= -1.6 м, определить его осадки носом и кормой.
Задача 1-2

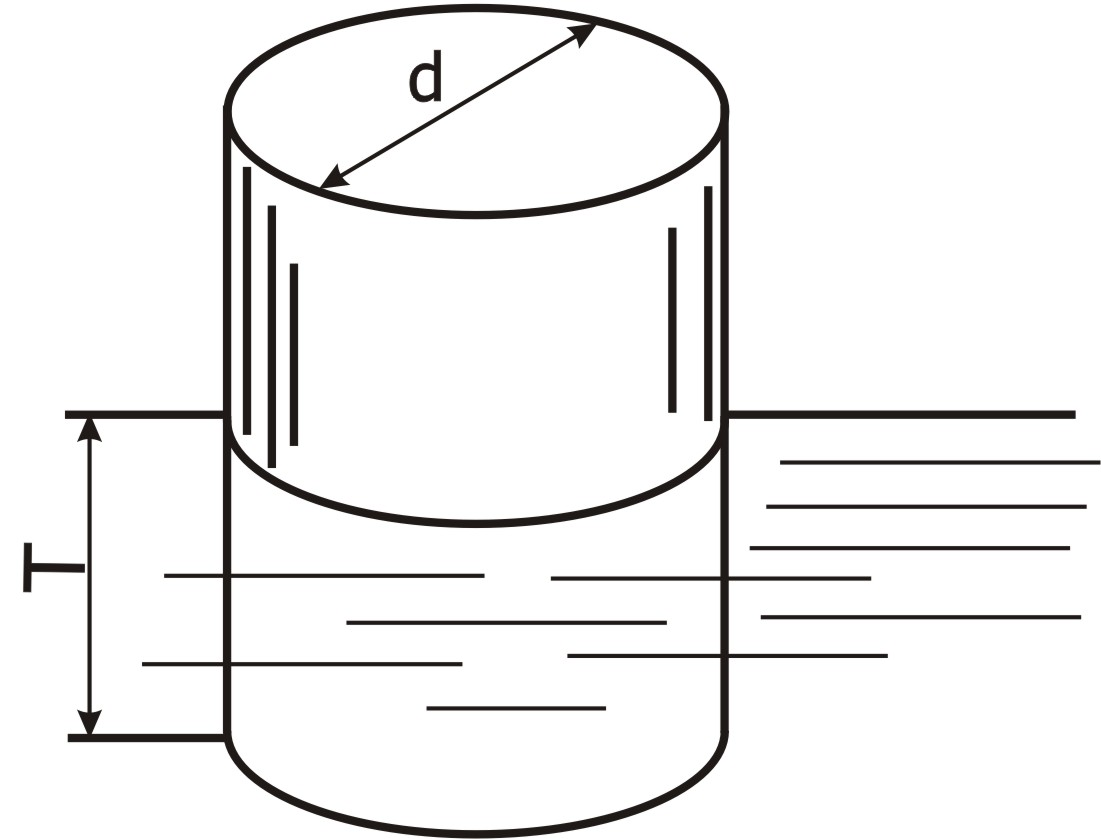

Определить коэффициенты полноты кругового цилиндра, плавающего в воде в вертикальном положении.
Задача 1-3

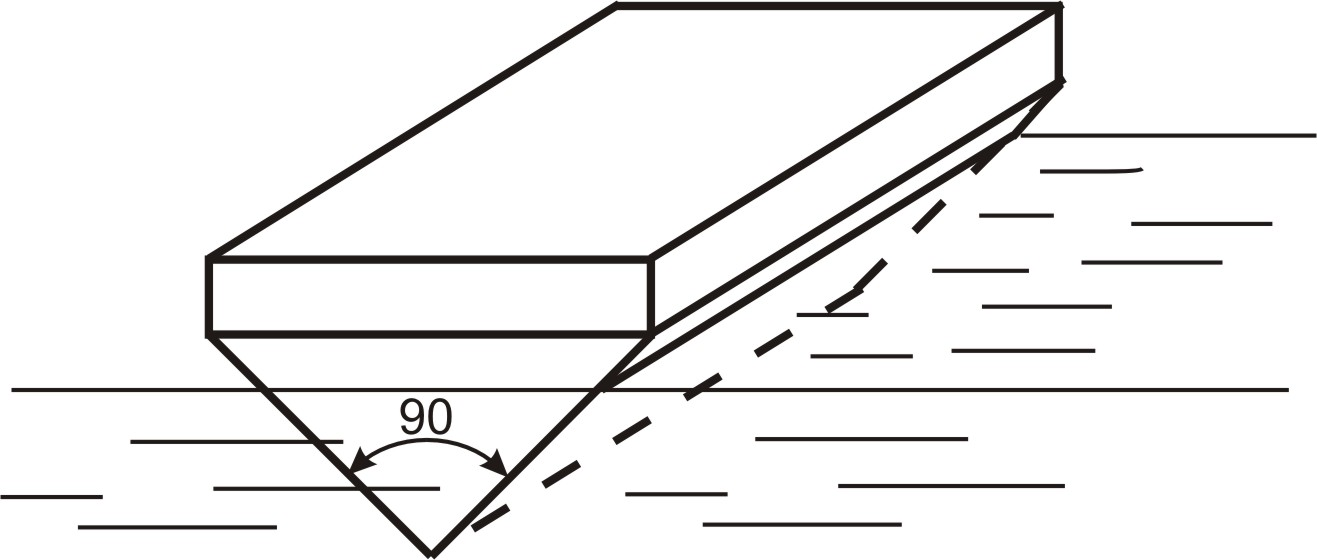

Определить коэффициенты полноты судна призматической формы с поперечным сечением подводной части корпуса в виде треугольника с углом при вершине 90.
Задача 1-4

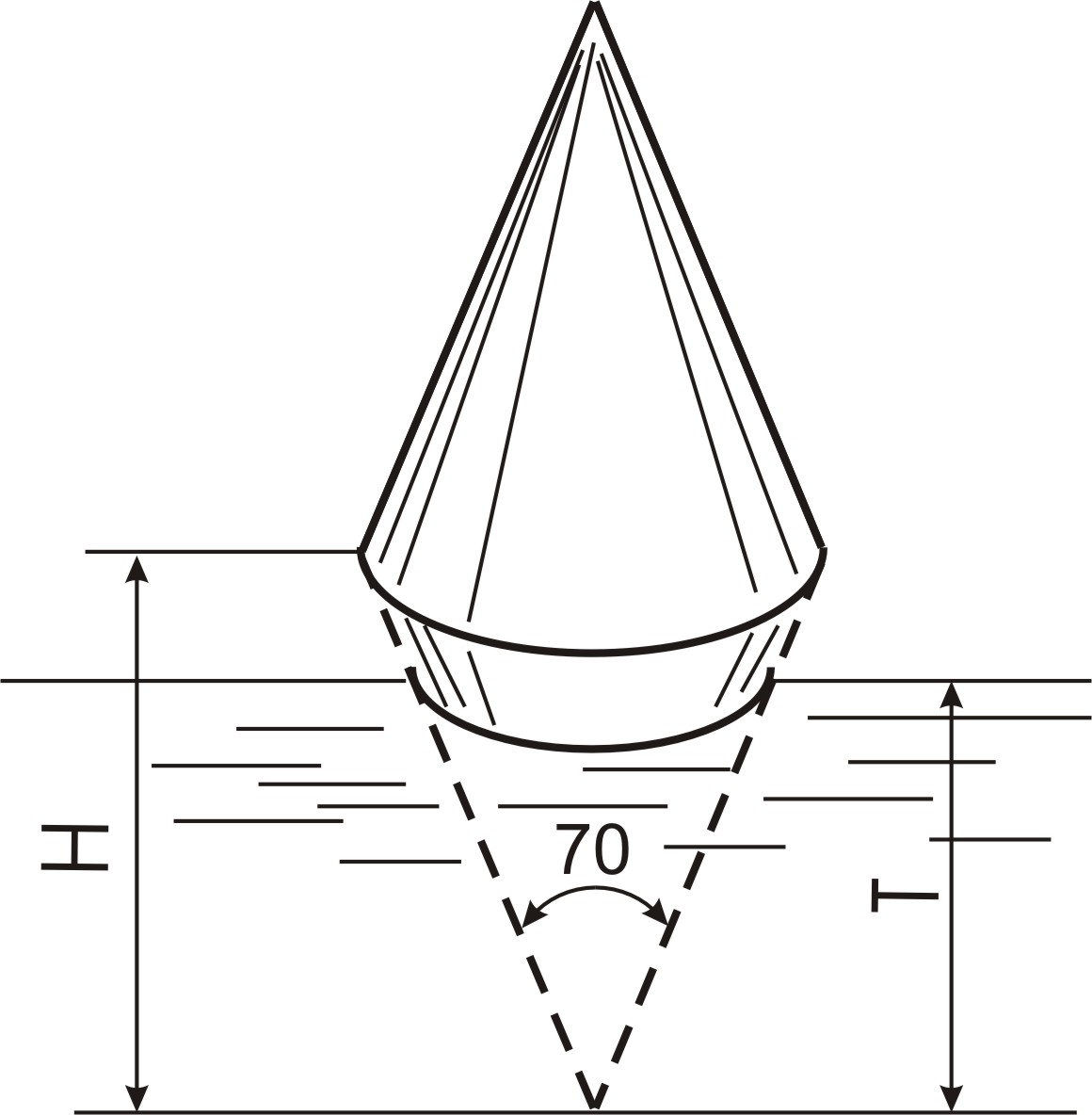

Найти коэффициенты полноты конусного буя.
Задача 1-5
Определить коэффициенты полноты сферического понтона, плавающего с осадкой, равной половине диаметра.
Задача 1-6
По сохранившемся в судовых документах кривым элементов теоретического чертежа и масштабу Бонжана определены расчетная осадка лесовоза 5.59м, и отвечающие ей пл. ВЛ 904 м2 , площадь погруженной в воду части мидель шпангоута 71.6 м2 и коэффициенты полноты =0.986; =0.819. Найти расчетные длину и ширину судна.
Задача 1-7
Вычислить коэффициент вертикальной полноты речного судна с L=61.8м; В=8.4м; Т=1.24м; =0.87; =0.71.
Задача 1-8
Найти объемное водоизмещение рефрижератора с Т=2.8 м; В/Т=3.39; =0.732; L/В=5.1
Задача 1-9
Известны следующие данные контейнерного судна: V= 23400 м3; Т=8.84 м; В/Т=2.78; =0.701; =0,985; =0.793. Рассчитать длину, ширину, площадь ВЛ и площадь погруженной части мидель-шпангоута судна.
Задача 1-10
По заданным осадке судна Т=7.00 м; В/Т=2.84, площади действующей ватерлинии S=2210 м2 и коэффициентом полноты =0.76 и =0.66, определить массовое водоизмещение судна при плотности =1020 кг/м3.
Задачи по опорному плакату №1
2-е практическое занятие
Задача 1-11
По кривым (Т), (Т) и (Т) д/эх «Пенжина» (рис.2) с главными размерениями L=123.00 м, В=18.80 м, определить его объемное водоизмещение, площадь ватерлинии и погруженную в воду площадь мидель-шпангоута при осадке Т=8.00 м; 7.00 м; 6.00 м.
Задача 1-12
По кривым элементов теоретического чертежа китобойного судна «Влиятельный» (рис.3) с главными размерениями L=59.7 м; В=9.50 м, определить его водоизмещение, площадь ВЛ и погруженную в воду площадь мидель-шпангоута при осадке Т=4.5м; 4.0м; 3.5м.
Задача 1-13
По кривым элементов теоретического чертежа т/х «Оренбург» (рис.4), определить его водоизмещение, площадь ВЛ и погруженную в воду площадь мидель-шпангоута и координаты центра величины Хс и Zс при посадке Т=8.0 м; 6.5 м; 5.0 м.
Задача 1-14
Найти расчетную длину и ширину грузового судна, если известны V=1780 м3; =0.725; =0.976 и =70.2 м2 при осадке Т=5.53 м.
Задача 1-15
Определить длину, ширину и осадку китобойной базы водоизмещением 43800 м3 с =0.823; L/В=7.43; В/Т=2.56.
Задача 1-16
По кривым элементов теоретического чертежа д/эх «Пенжина» (рис.2) определить водоизмещение судна, коэффициенты полноты корпуса, координаты ЦВ Хс и Zс, абсциссу ЦТ площади действующей ВЛ хf и продольный метацентрический радиус R при осадках оконечностей Тн=7.00 м и Тк=8.00 м.
Задача 1-17
По кривым элементов теоретического чертежа т/х «Славянск» (рис.8), определить водоизмещение судна, коэффициенты полноты корпуса, координаты ЦВ Хс и Zс, абсциссу ЦТ площади действующей ватерлинии хf и продольный метацентрический радиус R при осадке носом Тн=6.00 м и дифференте d=-1.40 м.
Задача 1-18
По кривым элементов теоретического чертежа т/х «Оренбург» (рис.4) определить водоизмещение D (с выступающими частями), коэффициенты полноты корпуса, координаты ЦВ Хс и Zс, абсциссу ЦТ площади действующей ватерлинии при осадке судна кормой Тк=9.5 м и дифференте d=-3.0м.
Задача 1-19
По кривым элементов теоретического чертежа китобойного судна «Влиятельный» (рис.3) определить его водоизмещение; коэффициенты полноты корпуса, координаты ЦВ Хс и Zс, абсциссу ЦТ площади действующей ватерлинии хf при осадках Тн=3.6 м и Тк=4.5 м.
Задача 1-20
Используя кривые элементов теоретического чертежа д/эх «Пенжина» (рис.2), определить длину судна по ВЛ при осадке Т=6.0 м, если ширина судна В=18.8 м.
Задача 1-21
Используя кривые элементов теоретического чертежа т/х «Славянск» (рис.8), определить погруженную площадь мидель-шпангоута при осадке Т=7.0 м, если длина судна L=140 м.
Задача 1-22
С помощью кривых элементов теоретического чертежа т/х «Оренбург» (рис.4), определить значения коэффициентов полноты корпуса и координаты ЦВ Хс и Zс, абсциссу ЦТ площади действующей ватерлинии хf по заданному водоизмещению судна D=18000 т. Судно находится в пресной воде =1.00 т/м3. Значения главных размерений корпуса приведены на чертеже.
Задача 1-23
Используя кривые элементов теоретического чертежа китобойного судна «Влиятельный» (рис.3), по заданному водоизмещению судна D=1200 т, вычислить длину судна по ВЛ, если известны ширина судна В=9.50 м и плотность морской воды =1.015 т/м3.
Задача 1-24
Определить величины всех пяти коэффициентов полноты корпуса судна для д/эх «Пенжина» при осадке судна Т=6.00 м, используя кривые элементов теоретического чертежа (рис.2).
Задача 1-25
Определить величины всех пяти коэффициентов полноты корпуса судна для т/х «Славянск» при осадке судна Т=6.00 м, используя кривые элементов теоретического чертежа (рис.8).
Задача 1-26
Определить величины всех пяти коэффициентов полноты корпуса судна для т/х «Оренбург» при осадке судна Т=6.00 м, используя кривые элементов теоретического чертежа (рис.4).
