Применение лазеров в медицине и биологии
К первому типу отнесено воздействие на ткани патологического очага импульсным или непрерывным лазерным излучением при плотности мощности, недостаточной для глубокого обезвоживания, испарения тканей и возникновения в них дефекта. Этому типу воздействия соответствует применение лазеров в дерматологии и онкологии для облучения патологических тканевых образований, которое приводит к их коагуляции. Второй тип - рассечение тканей, когда под влиянием излучения лазера непрерывного или частотно-периодического действия часть ткани испаряется и в ней возникает дефект. В этом случае плотность мощности излучения может превосходить используемую при коагуляции на два порядка и более. Этому типу воздействия соответствует хирургическое применение лазеров. К третьему типу можно отнести влияние на ткани и органы низкоэнергетического излучения, обычно не вызывающего явных морфологических изменений, но приводящего к определенным биохимическим и физиологическим сдвигам в организме, т.е. воздействие типа физиотерапевтического. Сюда же следует включить применение гелий-неонового лазера в целях биостимуляции при вяло текущих раневых процессах, трофических язв и др.
Экспериментальная часть
Изучение поляризационных свойств излучения окг
Интенсивность плоско-поляризованного света,проходящего через анализатор ,зависит от угла поворота анализатора в соответствии с формулой Малюса
Для определения параметра степени поляризации излучения :
-разместили фотодиод 5 вслед за поляризационным анализатором
- поставили поляризационый анализатор в улевое положение
-измерили ток фотодиода при нулевом положении барабана
-плавно вращая барабан с шагом в одно деление измерили соответствующее значение тока фотодиода
-измерения провели для углов в пределах от 0 до 360 градусов
-результаты занесли в таблицу 2
ф, град |
0 |
20 |
40 |
60 |
80 |
100 |
120 |
140 |
160 |
180 |
200 |
220 |
240 |
260 |
280 |
300 |
320 |
340 |
360 |
Iфд, мкА |
96 |
105 |
84 |
53 |
18 |
1 |
5 |
24 |
41 |
87 |
81 |
80 |
45 |
15 |
1 |
6 |
28 |
61 |
87 |

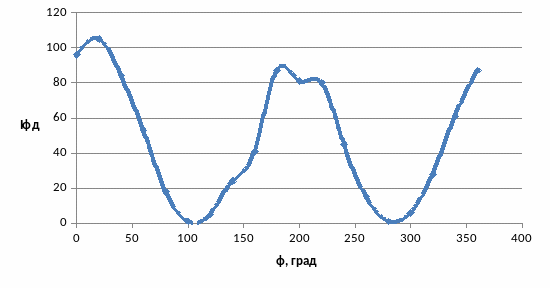

- построили зависимость тока фотодиода от угла поворота анализатора
-степень поляризации вычислили по формуле
Р=(105-1)/(105+1)=104/106=0,981
Определение угла расходимости лазерного излучения
Определение угла расходимости лазерного излучения
Измерили диаметры лазерного луча в двух его сечениях: на выходе d = 1мм и на экране D = 3мм,
L = 950мм;
Определили угол расходимости Θ:
Измерение длины волны излучения лазера
Дифракционная решетка-это оптический прибор, представляющий собой совокупность большого числа параллельных, равноотстоящих друг от друга штрихов одинаковой формы, нанесённых на плоскую или вогнутую оптическую поверхность.Расстояние между центрами соседних щлей С –период дифракционной решетки.При падении на решетку света на экране наблюдается серия световых пятен . Наиболее яркое пятно соответствует нулевому порядку дифракции
(m=0),последующие световые пятна M=1,2,3
Отметили центры световых пятен, соответствующие нулевому, первому, второму и третьему порядкам дифракции;
Измерили расстояние L = 500мм;
Измерили расстояние x между центрами пятен нулевого и первого порядков дифракции: x1 = 3, x2 = 6, x3 = 9.5;
Рассчитали длину волны для m = 1, m = 2, m = 3 при С = 0,01:
