2 Лаборатория гоу огу 2003
2.1 Станок токарный 16б16т1
Токарный станок с числовым программным управлением модели 16Б16Т1 (Рисунок 1) предназначен для токарной обработки деталей типа тел вращения со ступенчатыми и криволинейным профилем в том числе и для нарезания резьб, в полуавтоматическом цикле. Управление станком осуществляется от программы, вводимой в память управляющей системы с пульта оперативного управления или с кассеты внешней памяти. Станок может быть использован в механических цехах машиностроительных заводов с единичным повторяющимся, мелкосерийным и серийным производством. Класс точности станка по ГОСТ 18097-93-II.
Основные технические данные и характеристики станка
Наибольший диаметр устанавливаемого изделия на станине: 320 мм.
Наибольший диаметр обрабатываемого изделия над суппортом: 125 мм
Наибольшая длина устанавливаемого изделия: 750 мм.
Наибольшая длина хода суппорта: продольного – 700 мм;
поперечного – 210 мм.
Количество частот вращения шпинделя: 18 шт.
Пределы частот вращения шпинделя, от 40 до 2000 об/мин
Количество частот вращения шпинделя в одном диапазоне, переключаемых по программе: 12 шт.
Пределы управляемых по программе частот: 40-500; 160-2000 об/мин.
Максимальная скорость продольной подачи при нарезании резьбы: 4000 м/мин
Пределы величин оборотных подач: продольных – от 0,01 до 20,47;
поперечных – от 0,005 до 0,23.
Максимальная скорость рабочей подачи: 1200 мм/мин.
Скорость быстрых ходов: продольных – 6000 или 8000мм/мин;
поперечных – 5000 мм/мин.
Дискретность перемещений: продольных - 0,01 мм;
поперечных – 0,005 мм.
Количество однопозиционных резцедержателей: 2 мм.
Количество позиций автоматической поворотной резцовой головки: 6.
Присоединительные размеры однопозиционного резцедержателя оп ОСТ2-У16-I-78 (ласточкин хвост): 90 мм.
Высота резца, устанавливаемого в резцедержателе: 25 мм.
Наибольший крутящий момент на шпинделе: 600 Н·м.
Рисунок 1 - Станок токарный 16Б16Т1
2.2 Промышленный робот с чпу рб-241
Промышленный робот с ЧПУ РБ-241 (Рисунок 2) с электромеханическим приводом предназначен для автоматизации установки – снятия заготовок и деталей, смены инструментов и других вспомогательных операций при обслуживании станков с ЧПУ. Возможности роботов этой серии позволяют обслуживать одну или две единицы внешнего технологического оборудования и образовывать вместе с ними и накопительными устройствами РТК различного назначения.

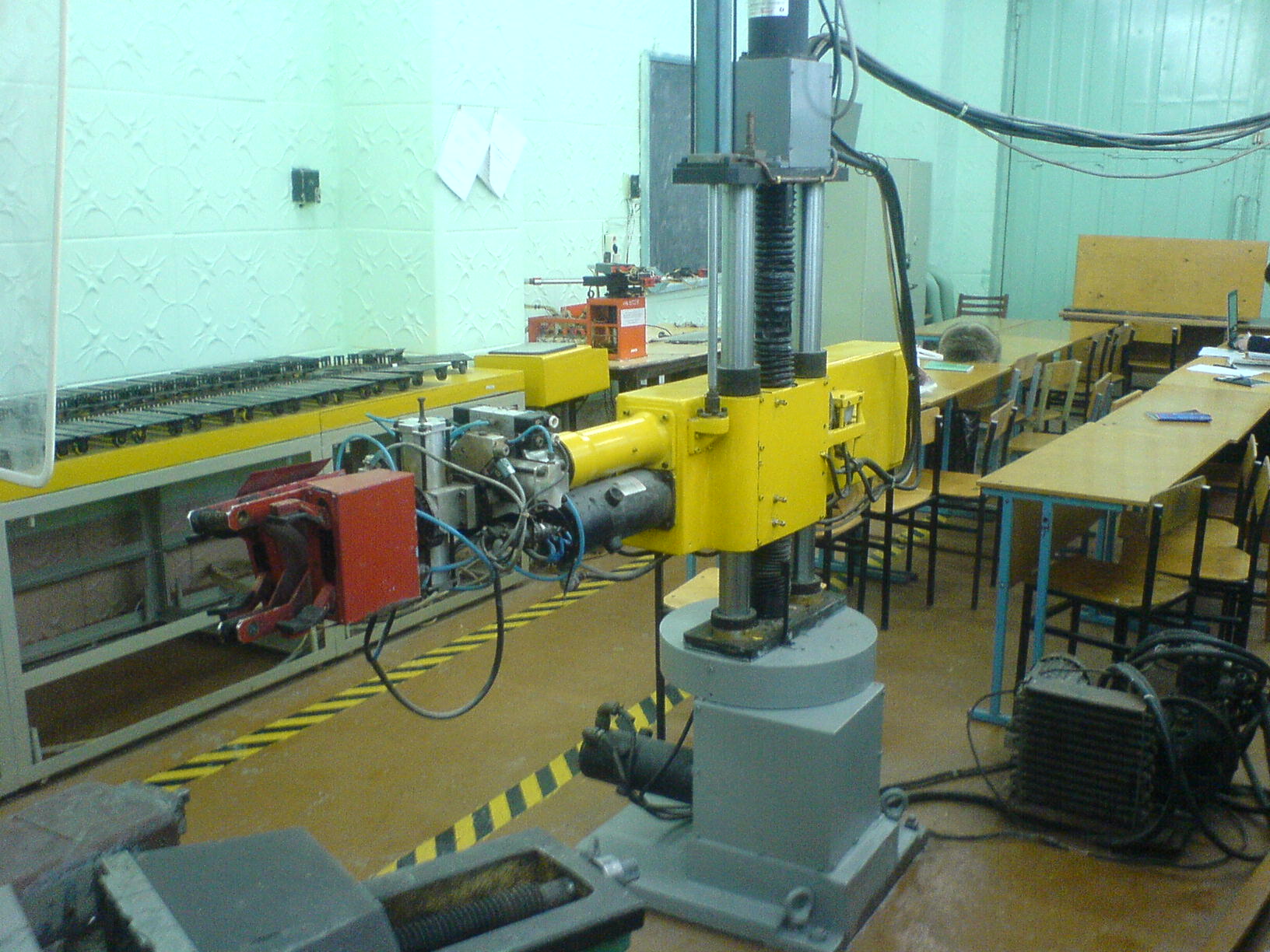

Рисунок 2 - Промышленный робот с ЧПУ РБ-241.
2.3 Станок фрезерный лф260мф3
Технические характеристики (Рисунок 3)
Габариты, мм: 2000x2020x2185
Начало серийного производства: 1978
Мощность двигателя главного движения, кВт: 8
Масса станка с выносным оборудованием, кг: 4050
Класс точности: Н
Модель ЧПУ: Н33-1М
Минимальная частота вращения шпинделя, об/мин: 31.5
Максимальная частота вращения шпинделя, об/мин: 1600
Рисунок 3 - Станок фрезерный ЛФ260МФ3.
