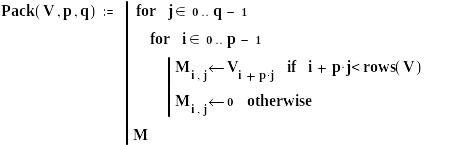

Программа преобразования вектора в матрицу
Рис.
3. Результаты импорта файла данных в
Mathcad
Н
а

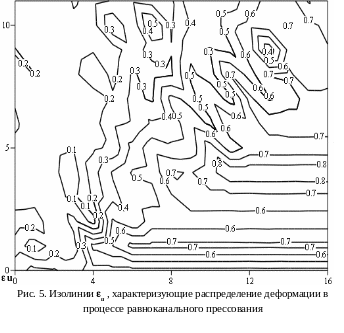

рис. 5 по диагонали слева снизу направо
вверх отчетливо просматривается зона
интенсивного роста деформации. На выходе
из очага деформации наблюдается
относительно равномерное распределение
деформации, что характерно для
равноканального прессования.
Контрольные вопросы.
1. Что такое главные деформации?
2. В чем заключаются методы определения деформированного состояния по искаженной координатной сетке?
3. Разновидности метода координатных сеток?
4. В чем заключается метод Зибеля?
5. Основные этапы расчета накопленной деформации по искажению координатной сетки методом Зибеля в среде Mathcad?
Список литературы
1. Сторожев М.В., Попов Е.А. Теория обработки металлов давлением. М.: Машиностроение, 1977.
2. Шестаков Н.А., Власов В.А. Расчеты процессов обработки металлов давлением в среде MATHCAD. Учебное пособие – М.: МГИУ, 2000. – 225с.
3. Ганаго О.А., Шестаков Н.А., Методическая разработка к изучению курса «Теория обработки металлов давлением. М: Завод-втуз, 1987.
