Цель работы
Построение кривых упрочнения по результатам испытаний на сжатие (осадку).
Техническое оснащение работы
Работа проводится на гидравлическом прессе усилием 4 т.с. Измерение высоты образца производится штангенциркулем с ценой деления 0,1 мм.
Осадке
подвергаются стальные образцы с начальным
диаметром D0=
20 мм с отношением
.
Порядок выполнения работы
Ознакомится со всеми составными частями экспериментальной оснастки и приборами, оформить протокол №1.
Составить канал записи.
Произвести замеры образцов и данные занести в таблицу 10.1.
Произвести осадку образцов, начиная с образца, имеющего максимальную высоту до величины обжатия
(60%), регистрируя усилие деформирования через 2 мм хода пуансона.
Обработка результатов и составление отчета
По результатам проведенных экспериментов построить диаграммы в координатах

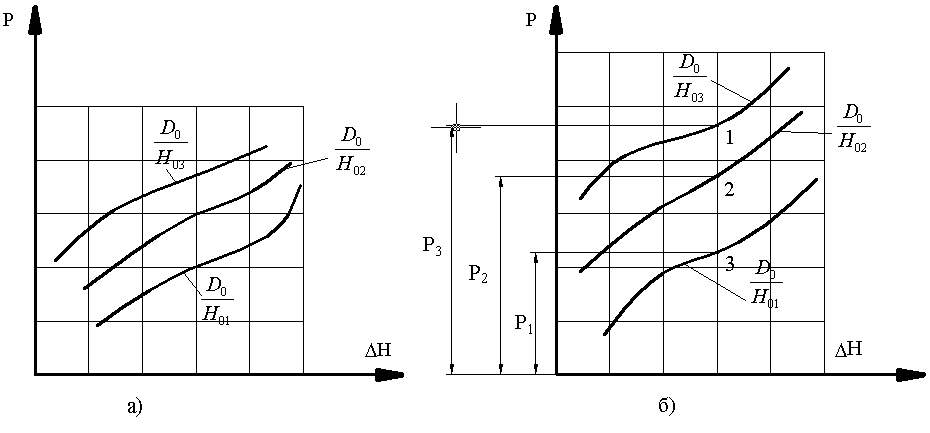

(рис.10.1а).
Перестроить полученные кривые в координатах
(рис.10.1, б), используя формулу
, где Н – текущее значение высоты.
Рис.10.1

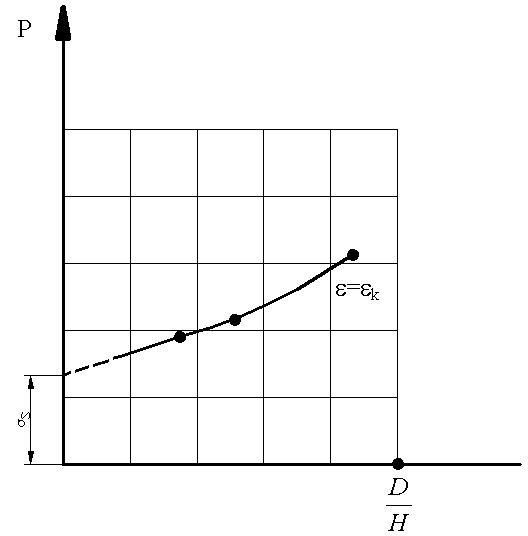

Построить график изменения удельного усилия деформирования Р в зависимости от отношения (рис.10.2). Для этого на диаграмме (рис.10.1, б) провести ряд вертикальных прямых (произвольно) и определить три значения усилия деформирования Р, соответствующее каждой величине ε (например для εК точки 1.2.3). Для каждой точек пересечения кривых с вертикальными линиями определить отношение и величину удельного усилия по формулам:
;
.
Результаты всех расчетов занести в таблицу 10.1.
Рис.10.2
Экстраполируя полученные прямые до пересечения с осью координат (штриховая линия на рис.10.2), получить значение удельного усилия, соответствующее =0, которое будет равно напряжению текучести при одноосном сжатии.
Построить аналогичные прямые для других точек, выбранных на диаграмме (рис.10.1, б) и найти значение σS для различных деформаций ε. Данные занести в таблицу 10.1.

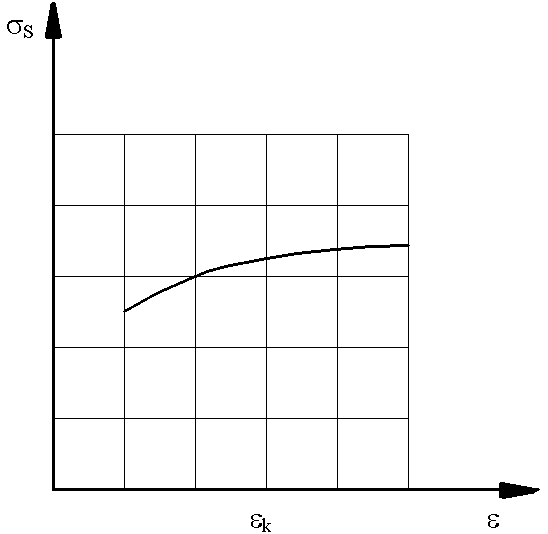

По полученным результатам построить кривую упрочнения в координатах σS-ε (рис.10.3)
Рис.10.3
Перестроить полученную кривую упрочнения в диаграмму в координатах σS-δ, определив δ по формуле
Сделать вывод об интенсивности упрочнения исследуемого материала.
Таблица 10.1
№ этапа |
Величина осадки ΔH мм |
Образец №1 |
Образец №2 |
Образец №3 |
Деформация εК
|
Отношение D/H |
Уд. усилие P1 кг/м2 |
Уд. усилие P2 кг/м2 |
Уд. усилие P3 кг/м2 |
Напряжение текучести σS кг/мм2 |
Логарифмическая деформация δ |
|||
D0= H0= |
D0= H0= |
D0= H0= |
||||||||||||
Усилие Р тс |
Деформация ε |
Усилие Р тс |
Деформация ε |
Усилие Р тс |
Деформация ε |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
