Министерство образования и науки РФ Белгородский государственный технологический университет им. В.Г. Шухова кафедра электроэнергетики ЖУРНАЛ ЛАБОРАТОРНЫХ РАБОТ По дисциплине «Теоретические основы электротехники» Подготовил: Принял: Белгород 2010 Оглавление

Лабораторная работа № 1 3

«Поверка амперметра и вольтметра» 3

Лабораторная работа № 2 6

«Исследование неразветвленной электрической цепи при одном переменном 6

сопротивлении» 6

Лабораторная работа № 3 8

«Проверка основных законов электрической цепи» 8

Лабораторная работа № 4 14

«Преобразование треугольника сопротивлений в эквивалентную звезду» 14

Лабораторная работа № 5 17

«Цепь переменного синусоидального тока с последовательным соединением катушки и конденсатора. Резонанс напряжений» 17

Лабораторная работа № 6 25

«Параллельное соединение индуктивности и ёмкости. Резонанс токов» 25

Лабораторная работа № 7-8 31

«Исследование цепи трехфазного тока при симметричной и несимметричной нагрузках фаз. Соединение звездой и треугольником» 31

Таблица условных обозначений элементов, устройств на электрических схемах 38

Лабораторная работа № 1 «Поверка амперметра и вольтметра»

Цель работы: ознакомиться с устройством технических и образцовых измерительных приборов. Получить практические навыки по определению погрешностей измерительных технических приборов.

Пояснения к работе

При любом измерении результат отличается от истинного значения величины вследствие наличия погрешностей. Погрешность прибора определяет степень близости его показаний к действительному значению измеряемой величины, которое при измерениях всегда остается неизменным. За действительное значение измеряемой величины Аg принимают ее значение, полученное при измерении образцовым прибором.

Разность между показаниями прибора Aиз и действительным значением измеряемой величины Аg называется абсолютной погрешностью ∆А, имеющей размерность измеряемой величины.

∆А = Аиз – Ag.

Абсолютная погрешность, взятая с обратным знаком, представляет собой поправку К.

К = -∆А.

Поправка есть та величина, которую следует алгебраически прибавить к показаниям прибора, чтобы получить действительное значение измеряемой величины.

Погрешность измерений оценивается также относительной погрешностью γ₀. Относительная погрешность γ₀ представляет отношение модуля абсолютной погрешности |∆А| к действительному значению Аg измеряемой величины.

Степень точности прибора определяют приведенной погрешностью, которая представляет отношение модуля абсолютной погрешности |∆А| к наибольшему значению шкалы прибора Ан.

ГОСТ I8454-59 приборы непосредственной оценки по степени точности делит на восемь классов: 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4. Класс точности обозначает наибольшую основную приведенную погрешность прибора, выраженную в процентах.

При эксплуатации могут иметь место износ отдельных частей приборов и разного рода повреждения. Это приводит к появлению недопустимо больших погрешностей при измерениях, поэтому необходимо периодически поверять приборы во время их эксплуатации. Поверку производят органы Государственной и ведомственной метрологической службы.

Поверка – это определение погрешности прибора и установление его пригодности к применению. Она включает в себя внешний осмотр поверяемого прибора, выбор образцового прибора, поверку показаний прибора и оформления документов. Внешний осмотр прибора имеет целью выяснить дефекты, препятствующие дальнейшему применению прибора, например, повреждение стекла, корректора, стрелки или наличие отсоединяющихся деталей и т.д.

Образцовый прибор выбирают по роду тока, по номинальным значениям величин и классу точности. Верхний предел измерения образцового прибора должен быть близок к верхнему пределу поверяемого прибора, а приведенная погрешность, по крайней мере, в 3 раза меньше приведенной погрешности поверяемого.

Поверку технических приборов производят путем сравнения их показаний с показаниями образцовых приборов.

Регулировку тока или напряжения следует вести так, чтобы показания поверяемого прибора сначала постепенно увеличивались до номинального, а затем плавно уменьшалась до нуля. При этом стрелку поверяемого прибора необходимо точно устанавливать на основные деления шкалы и производить запись показаний обоих приборов (поверяемого и образцового).

Для поверки амперметра и вольтметра собирают схемы в соответствии с рисунками 1.1 и 1.2.

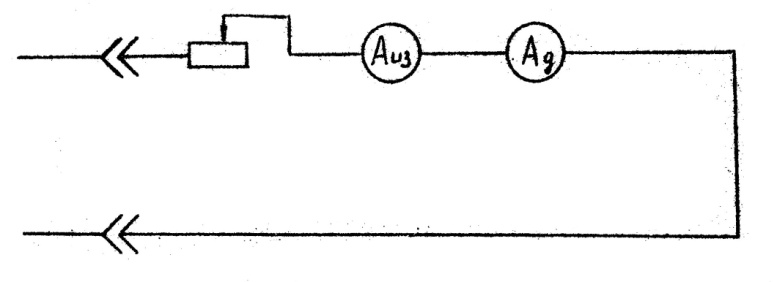

Рис. 1.1 Схема установки для поверки амперметра.

Поверку амперметра производят при напряжении сети не более 36В.

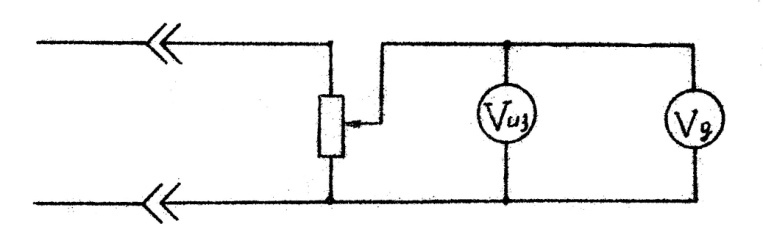

Рис. 1.2 Схема установки для поверки вольтметра.
