4 Диз’юнктор

Диз’юнктор (схема диз’юнкції, схема АБО, збірка) представляє логічний елемент, який реалізує операцію АБО (логічне додавання).

Логічна функція, яку реалізує диз’юнктор

.

Функціонує дизюнктор відповідно до таблиці 4, а його функціональна схема представлена на рисунку 8. Релейний варіант схеми диз’юнкції наданий на рисунку 9. Часова діаграма роботи представлена на рисунку 10.

Таблиця 4 – Логіка роботи диз’юнктора

0 0	0
0 1	1
1 0	1
1 1	1

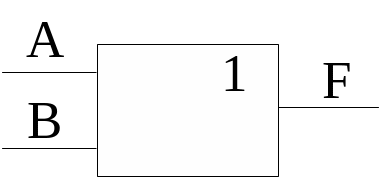

Рисунок 8 – Функціональна схема диз’юнктра

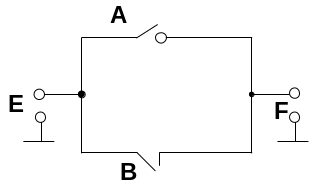

Рисунок 9 – Диз’юнктор в релейному виконанні

Рисунок 10 - Часова діаграма роботи диз’юнктора

5 Реалізація схеми або на основі правила де Моргана

Використовується правило де Моргана в вигляді формули:

.

Функціонування схеми проходить в відповідності з таблицею 5.

Таблиця 5 – Логіка роботи схеми АБО на основі правила де Моргана

х
0	0	1	1	1	0
0	1	1	0	0	1
1	0	0	1	0	1
1	1	0	0	0	1

Реалізується схема АБО з допомогою правила де Моргана в вигляді схеми поданій на рисунку 11.

Рисунок 11- Реалізація елемента АБО на основі правила де Моргана

Таблиця 6 - Зведена таблиця елементів універсального логічного базису

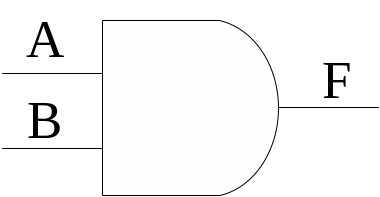

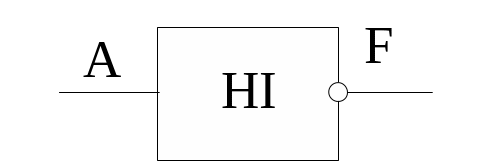

Позначення	Графічне позначення	Реалізація функцій	Таблиця істинності	Релейне виконання

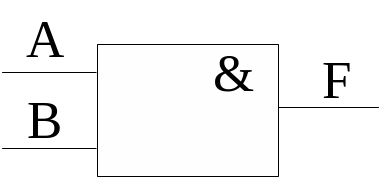

AND І, &			AB F 00 0 01 0 10 0 11 1
OR АБО, 1			AB F 00 0 01 1 10 1 11 1

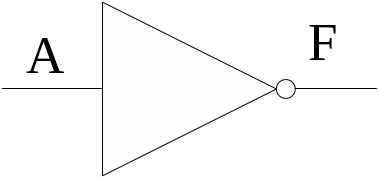

NOT НІ			A F 0 1 1 0
Змінна А			A F 1 1 0 0
Константа 0			A F 0 0
Константа 1			A F 1 1
